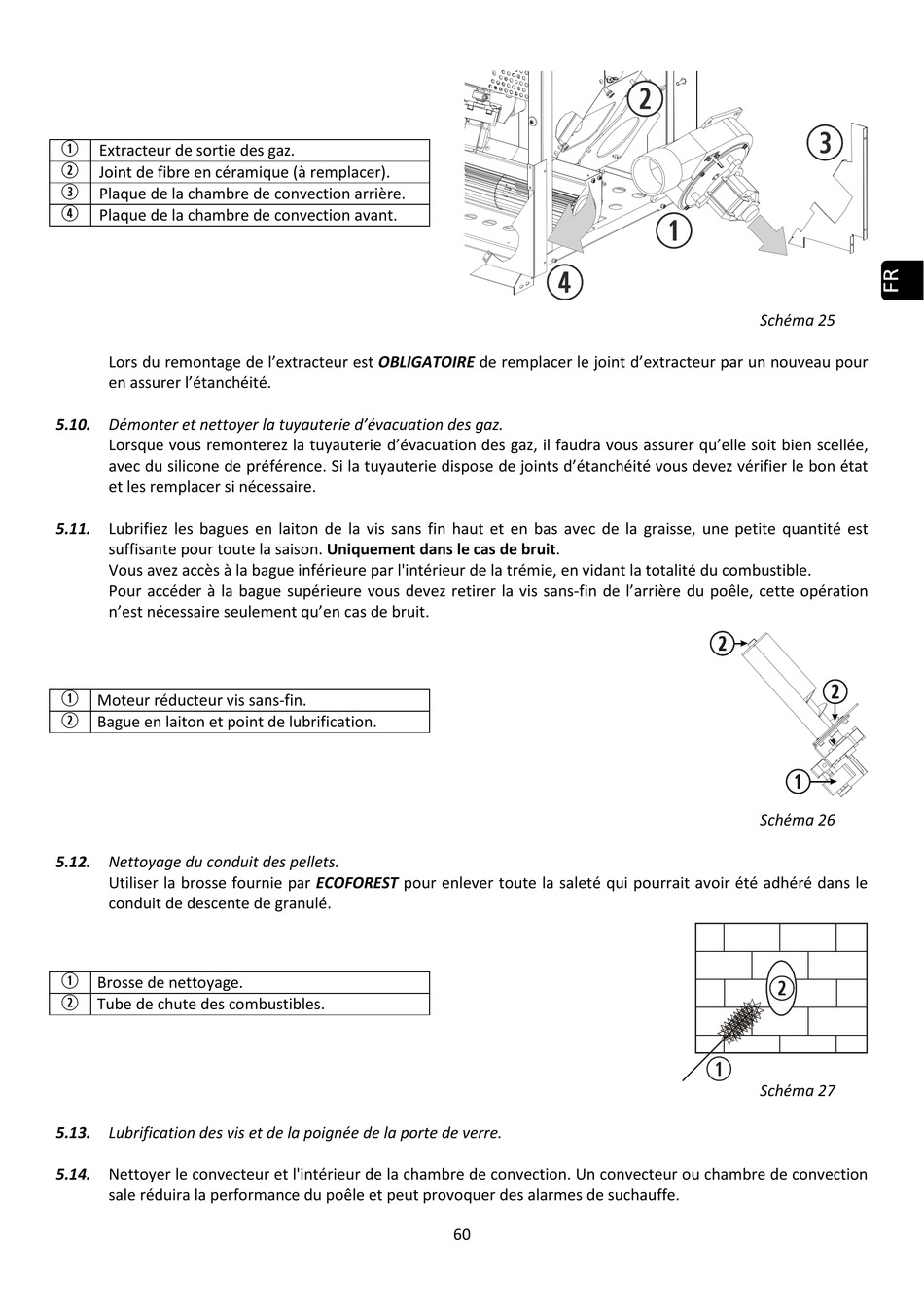

ECOFOREST Basic Installation And Maintenance Manual page 61


Extracteur de sortie des gaz.

Joint de fibre en céramique (à remplacer).

Plaque de la chambre de convection arrière.

Plaque de la chambre de convection avant.
Lors du remontage de l'extracteur est OBLIGATOIRE de remplacer le joint d'extracteur par un nouveau pour
en assurer l'étanchéité.
5.10. Démonter et nettoyer la tuyauterie d'évacuation des gaz.
Lorsque vous remonterez la tuyauterie d'évacuation des gaz, il faudra vous assurer qu'elle soit bien scellée,
avec du silicone de préférence. Si la tuyauterie dispose de joints d'étanchéité vous devez vérifier le bon état
et les remplacer si nécessaire.
5.11. Lubrifiez les bagues en laiton de la vis sans fin haut et en bas avec de la graisse, une petite quantité est
suffisante pour toute la saison. Uniquement dans le cas de bruit.
Vous avez accès à la bague inférieure par l'intérieur de la trémie, en vidant la totalité du combustible.
Pour accéder à la bague supérieure vous devez retirer la vis sans-fin de l'arrière du poêle, cette opération
n'est nécessaire seulement qu'en cas de bruit.

Moteur réducteur vis sans-fin.

Bague en laiton et point de lubrification.
5.12. Nettoyage du conduit des pellets.
Utiliser la brosse fournie par ECOFOREST pour enlever toute la saleté qui pourrait avoir été adhéré dans le
conduit de descente de granulé.

Brosse de nettoyage.

Tube de chute des combustibles.
5.13. Lubrification des vis et de la poignée de la porte de verre.
5.14. Nettoyer le convecteur et l'intérieur de la chambre de convection. Un convecteur ou chambre de convection
sale réduira la performance du poêle et peut provoquer des alarmes de suchauffe.
60
Schéma 25
Schéma 26
Schéma 27
