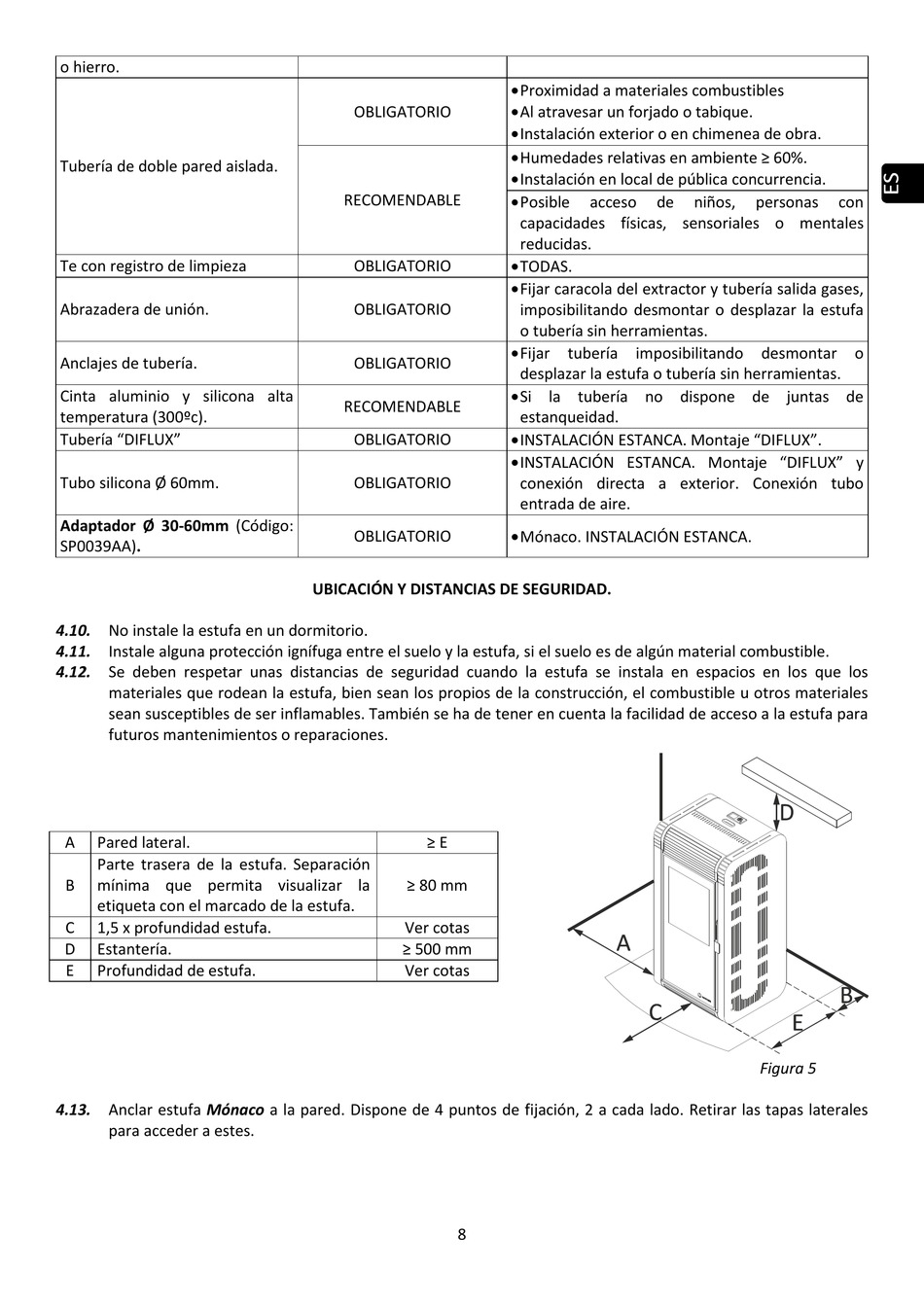

ECOFOREST Basic Installation And Maintenance Manual page 9

o hierro.
Tubería de doble pared aislada.
Te con registro de limpieza
Abrazadera de unión.
Anclajes de tubería.
Cinta aluminio y silicona alta
temperatura (300ºc).
Tubería "DIFLUX"
Tubo silicona Ø 60mm.
Adaptador Ø 30-60mm (Código:
SP0039AA).
4.10. No instale la estufa en un dormitorio.
4.11. Instale alguna protección ignífuga entre el suelo y la estufa, si el suelo es de algún material combustible.
4.12. Se deben respetar unas distancias de seguridad cuando la estufa se instala en espacios en los que los
materiales que rodean la estufa, bien sean los propios de la construcción, el combustible u otros materiales
sean susceptibles de ser inflamables. También se ha de tener en cuenta la facilidad de acceso a la estufa para
futuros mantenimientos o reparaciones.
A Pared lateral.
Parte trasera de la estufa. Separación
B mínima que permita visualizar la
etiqueta con el marcado de la estufa.
C 1,5 x profundidad estufa.
D Estantería.
E Profundidad de estufa.
4.13. Anclar estufa Mónaco a la pared. Dispone de 4 puntos de fijación, 2 a cada lado. Retirar las tapas laterales
para acceder a estes.
OBLIGATORIO
RECOMENDABLE
OBLIGATORIO
OBLIGATORIO
OBLIGATORIO
RECOMENDABLE
OBLIGATORIO
OBLIGATORIO
OBLIGATORIO
UBICACIÓN Y DISTANCIAS DE SEGURIDAD.
≥ E
≥ 80 mm
Ver cotas
≥ 500 mm
Ver cotas
8
 Proximidad a materiales combustibles
 Al atravesar un forjado o tabique.
 Instalación exterior o en chimenea de obra.
 Humedades relativas en ambiente ≥ 60%.
 Instalación en local de pública concurrencia.
 Posible acceso de
capacidades físicas, sensoriales o mentales
reducidas.
 TODAS.
 Fijar caracola del extractor y tubería salida gases,
imposibilitando desmontar o desplazar la estufa
o tubería sin herramientas.
 Fijar tubería imposibilitando desmontar o
desplazar la estufa o tubería sin herramientas.
 Si la tubería no dispone de juntas de
estanqueidad.
 INSTALACIÓN ESTANCA. Montaje "DIFLUX".
 INSTALACIÓN ESTANCA. Montaje "DIFLUX" y
conexión directa a exterior. Conexión tubo
entrada de aire.
 Mónaco. INSTALACIÓN ESTANCA.
niños, personas con
Figura 5
