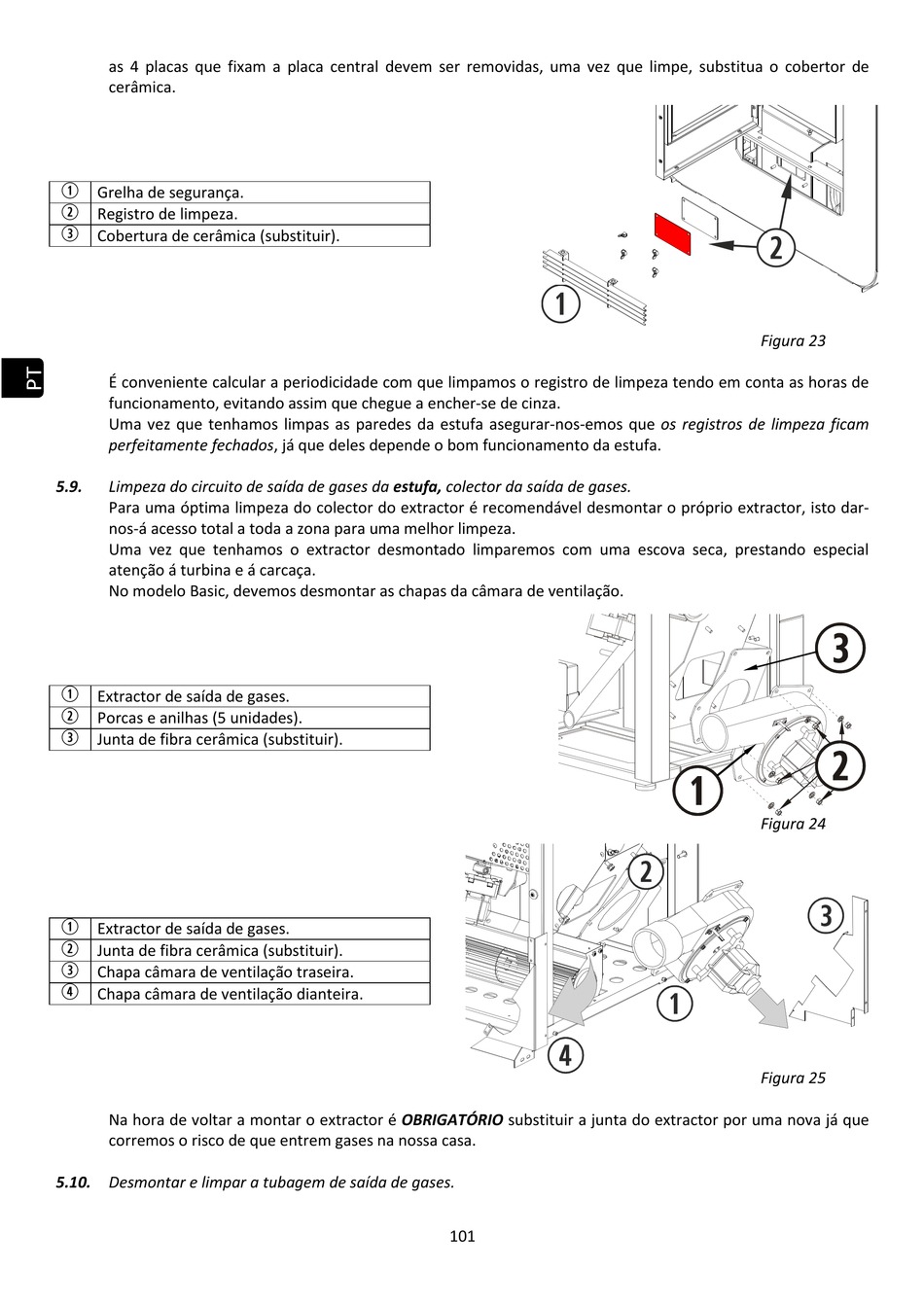

ECOFOREST Basic Installation And Maintenance Manual page 102

as 4 placas que fixam a placa central devem ser removidas, uma vez que limpe, substitua o cobertor de
cerâmica.

Grelha de segurança.

Registro de limpeza.

Cobertura de cerâmica (substituir).
É conveniente calcular a periodicidade com que limpamos o registro de limpeza tendo em conta as horas de
funcionamento, evitando assim que chegue a encher-se de cinza.
Uma vez que tenhamos limpas as paredes da estufa asegurar-nos-emos que os registros de limpeza ficam
perfeitamente fechados, já que deles depende o bom funcionamento da estufa.
5.9. Limpeza do circuito de saída de gases da estufa, colector da saída de gases.
Para uma óptima limpeza do colector do extractor é recomendável desmontar o próprio extractor, isto dar-
nos-á acesso total a toda a zona para uma melhor limpeza.
Uma vez que tenhamos o extractor desmontado limparemos com uma escova seca, prestando especial
atenção á turbina e á carcaça.
No modelo Basic, devemos desmontar as chapas da câmara de ventilação.

Extractor de saída de gases.

Porcas e anilhas (5 unidades).

Junta de fibra cerâmica (substituir).

Extractor de saída de gases.

Junta de fibra cerâmica (substituir).

Chapa câmara de ventilação traseira.

Chapa câmara de ventilação dianteira.
Na hora de voltar a montar o extractor é OBRIGATÓRIO substituir a junta do extractor por uma nova já que
corremos o risco de que entrem gases na nossa casa.
5.10. Desmontar e limpar a tubagem de saída de gases.

101

Figura 23
Figura 24
Figura 25
