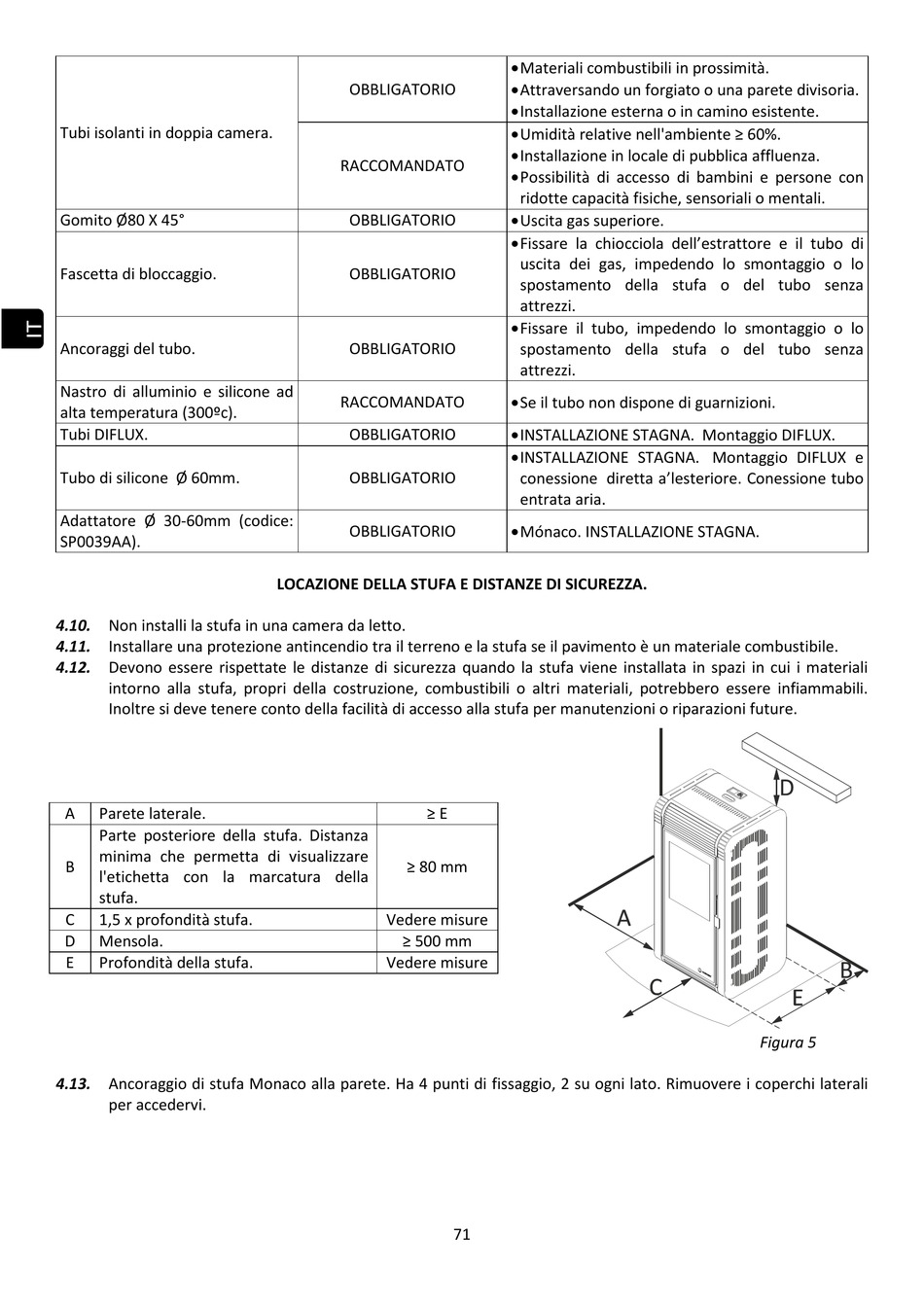

ECOFOREST Basic Installation And Maintenance Manual page 72

Tubi isolanti in doppia camera.
Gomito Ø80 X 45°
Fascetta di bloccaggio.
Ancoraggi del tubo.
Nastro di alluminio e silicone ad
alta temperatura (300ºc).
Tubi DIFLUX.
Tubo di silicone Ø 60mm.
Adattatore Ø 30-60mm (codice:
SP0039AA).
4.10. Non installi la stufa in una camera da letto.
4.11. Installare una protezione antincendio tra il terreno e la stufa se il pavimento è un materiale combustibile.
4.12. Devono essere rispettate le distanze di sicurezza quando la stufa viene installata in spazi in cui i materiali
intorno alla stufa, propri della costruzione, combustibili o altri materiali, potrebbero essere infiammabili.
Inoltre si deve tenere conto della facilità di accesso alla stufa per manutenzioni o riparazioni future.
A Parete laterale.
Parte posteriore della stufa. Distanza
minima che permetta di visualizzare
B
l'etichetta con la marcatura della
stufa.
C 1,5 x profondità stufa.
D Mensola.
E Profondità della stufa.
4.13. Ancoraggio di stufa Monaco alla parete. Ha 4 punti di fissaggio, 2 su ogni lato. Rimuovere i coperchi laterali
per accedervi.
OBBLIGATORIO
RACCOMANDATO
OBBLIGATORIO
OBBLIGATORIO
OBBLIGATORIO
RACCOMANDATO
OBBLIGATORIO
OBBLIGATORIO
OBBLIGATORIO
LOCAZIONE DELLA STUFA E DISTANZE DI SICUREZZA.
≥ E
≥ 80 mm
Vedere misure
≥ 500 mm
Vedere misure
 Materiali combustibili in prossimità.
 Attraversando un forgiato o una parete divisoria.
 Installazione esterna o in camino esistente.
 Umidità relative nell'ambiente ≥ 60%.
 Installazione in locale di pubblica affluenza.
 Possibilità di accesso di bambini e persone con
ridotte capacità fisiche, sensoriali o mentali.
 Uscita gas superiore.
 Fissare la chiocciola dell'estrattore e il tubo di
uscita dei gas, impedendo lo smontaggio o lo
spostamento della stufa o del tubo senza
attrezzi.
 Fissare il tubo, impedendo lo smontaggio o lo
spostamento della stufa o del tubo senza
attrezzi.
 Se il tubo non dispone di guarnizioni.
 INSTALLAZIONE STAGNA. Montaggio DIFLUX.
 INSTALLAZIONE STAGNA. Montaggio DIFLUX e
conessione diretta a'lesteriore. Conessione tubo
entrata aria.
 Mónaco. INSTALLAZIONE STAGNA.
71
Figura 5
