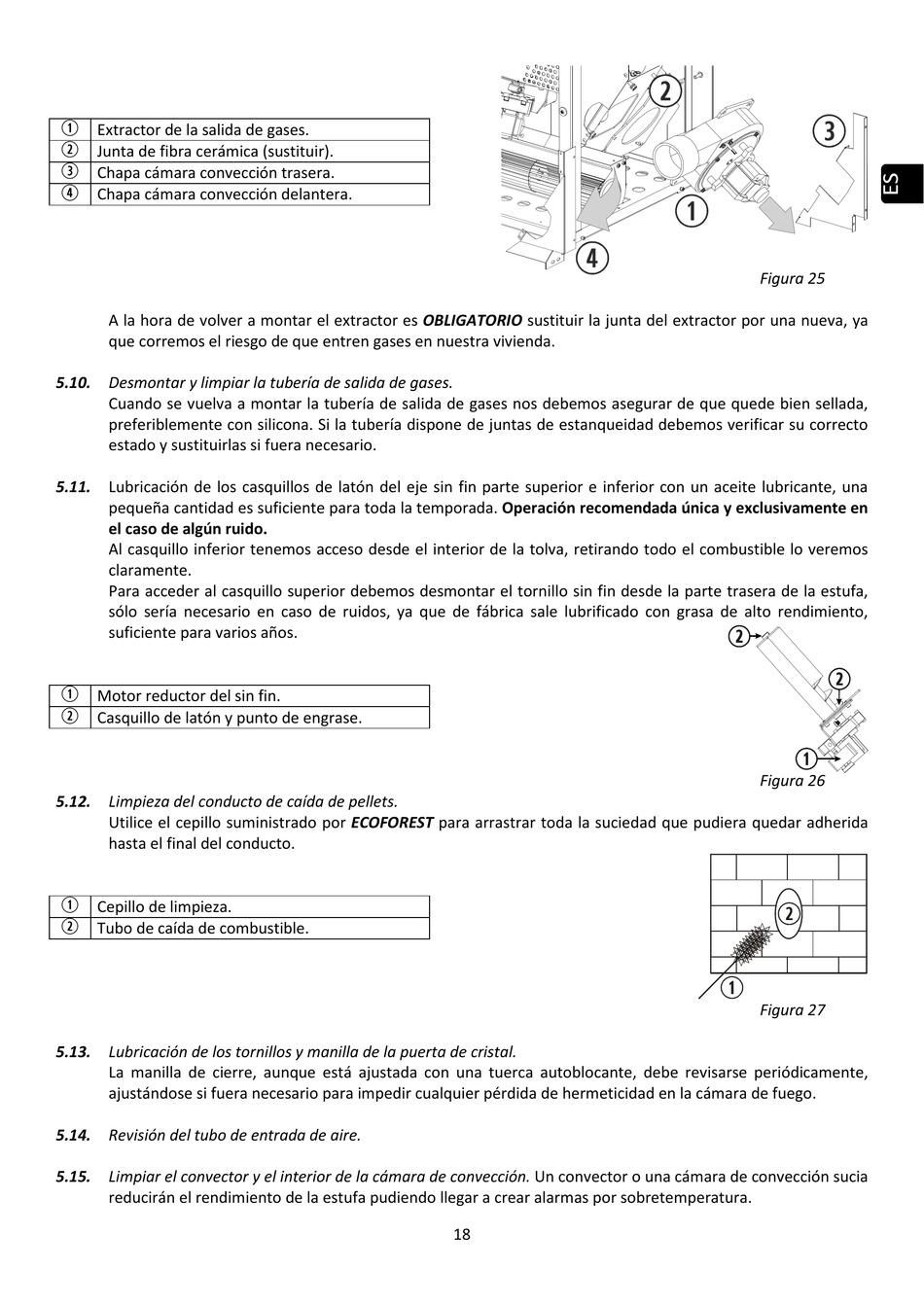

Extractor de la salida de gases.

Junta de fibra cerámica (sustituir).

Chapa cámara convección trasera.

Chapa cámara convección delantera.
A la hora de volver a montar el extractor es OBLIGATORIO sustituir la junta del extractor por una nueva, ya
que corremos el riesgo de que entren gases en nuestra vivienda.
5.10. Desmontar y limpiar la tubería de salida de gases.
Cuando se vuelva a montar la tubería de salida de gases nos debemos asegurar de que quede bien sellada,
preferiblemente con silicona. Si la tubería dispone de juntas de estanqueidad debemos verificar su correcto
estado y sustituirlas si fuera necesario.
5.11. Lubricación de los casquillos de latón del eje sin fin parte superior e inferior con un aceite lubricante, una
pequeña cantidad es suficiente para toda la temporada. Operación recomendada única y exclusivamente en
el caso de algún ruido.
Al casquillo inferior tenemos acceso desde el interior de la tolva, retirando todo el combustible lo veremos
claramente.
Para acceder al casquillo superior debemos desmontar el tornillo sin fin desde la parte trasera de la estufa,
sólo sería necesario en caso de ruidos, ya que de fábrica sale lubrificado con grasa de alto rendimiento,
suficiente para varios años.

Motor reductor del sin fin.

Casquillo de latón y punto de engrase.
5.12. Limpieza del conducto de caída de pellets.
Utilice el cepillo suministrado por ECOFOREST para arrastrar toda la suciedad que pudiera quedar adherida
hasta el final del conducto.

Cepillo de limpieza.

Tubo de caída de combustible.
5.13. Lubricación de los tornillos y manilla de la puerta de cristal.
La manilla de cierre, aunque está ajustada con una tuerca autoblocante, debe revisarse periódicamente,
ajustándose si fuera necesario para impedir cualquier pérdida de hermeticidad en la cámara de fuego.
5.14. Revisión del tubo de entrada de aire.
5.15. Limpiar el convector y el interior de la cámara de convección. Un convector o una cámara de convección sucia
reducirán el rendimiento de la estufa pudiendo llegar a crear alarmas por sobretemperatura.
18
Figura 25
Figura 26
Figura 27
