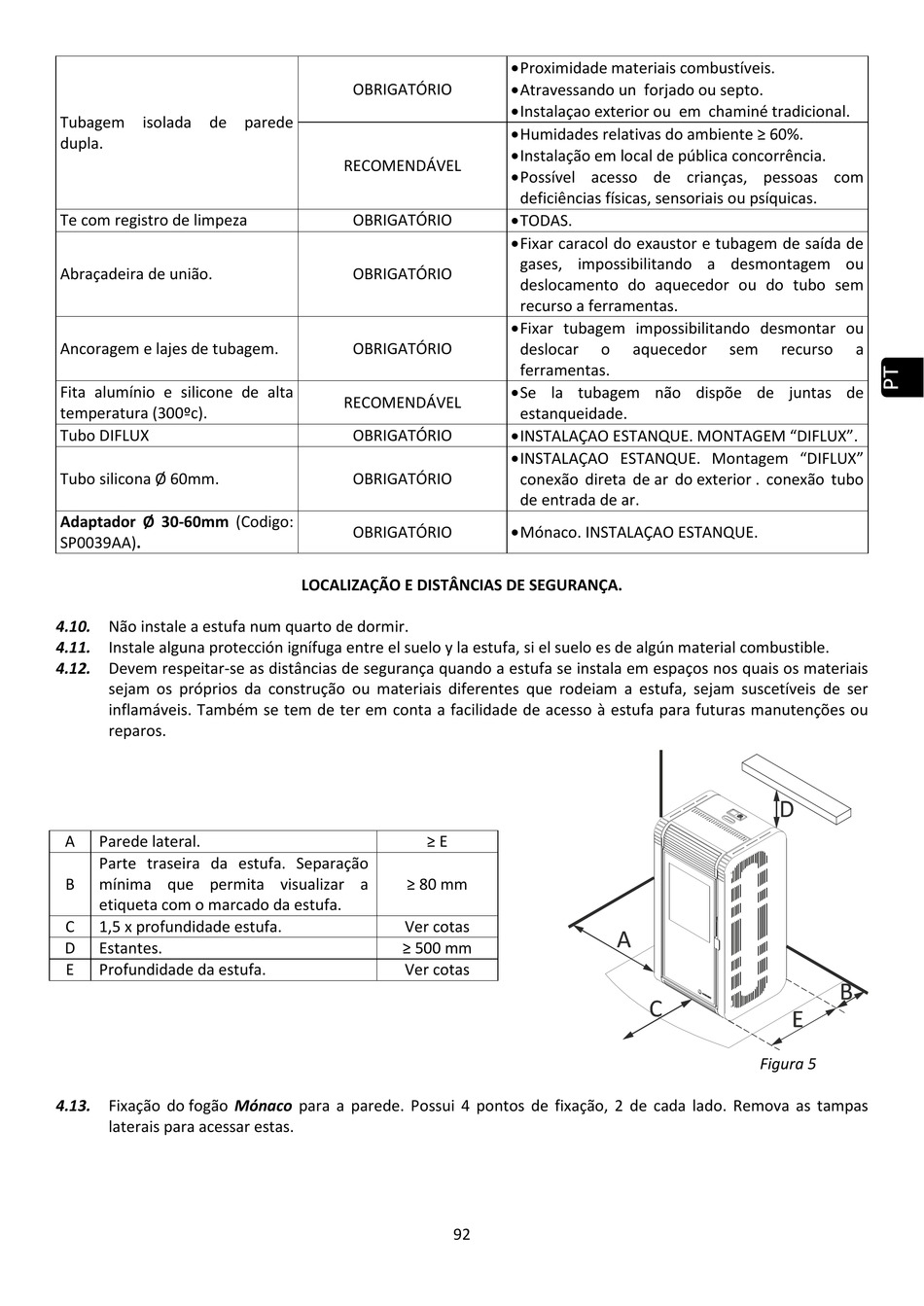

ECOFOREST Basic Installation And Maintenance Manual page 93

Tubagem isolada de parede
dupla.
Te com registro de limpeza
Abraçadeira de união.
Ancoragem e lajes de tubagem.
Fita alumínio e silicone de alta
temperatura (300ºc).
Tubo DIFLUX
Tubo silicona Ø 60mm.
Adaptador Ø 30-60mm (Codigo:
SP0039AA).
4.10. Não instale a estufa num quarto de dormir.
4.11. Instale alguna protección ignífuga entre el suelo y la estufa, si el suelo es de algún material combustible.
4.12. Devem respeitar-se as distâncias de segurança quando a estufa se instala em espaços nos quais os materiais
sejam os próprios da construção ou materiais diferentes que rodeiam a estufa, sejam suscetíveis de ser
inflamáveis. Também se tem de ter em conta a facilidade de acesso à estufa para futuras manutenções ou
reparos.
A Parede lateral.
Parte traseira da estufa. Separação
B mínima que permita visualizar a
etiqueta com o marcado da estufa.
C 1,5 x profundidade estufa.
D Estantes.
E Profundidade da estufa.
4.13. Fixação do fogão Mónaco para a parede. Possui 4 pontos de fixação, 2 de cada lado. Remova as tampas
laterais para acessar estas.
OBRIGATÓRIO
RECOMENDÁVEL
OBRIGATÓRIO
OBRIGATÓRIO
OBRIGATÓRIO
RECOMENDÁVEL
OBRIGATÓRIO
OBRIGATÓRIO
OBRIGATÓRIO
LOCALIZAÇÃO E DISTÂNCIAS DE SEGURANÇA.
≥ E
≥ 80 mm
Ver cotas
≥ 500 mm
Ver cotas
92
 Proximidade materiais combustíveis.
 Atravessando un forjado ou septo.
 Instalaçao exterior ou em chaminé tradicional.
 Humidades relativas do ambiente ≥ 60%.
 Instalação em local de pública concorrência.
 Possível acesso de crianças, pessoas com
deficiências físicas, sensoriais ou psíquicas.
 TODAS.
 Fixar caracol do exaustor e tubagem de saída de
gases, impossibilitando a desmontagem ou
deslocamento do aquecedor ou do tubo sem
recurso a ferramentas.
 Fixar tubagem impossibilitando desmontar ou
deslocar o aquecedor
ferramentas.
 Se la tubagem não dispõe de juntas de
estanqueidade.
 INSTALAÇAO ESTANQUE. MONTAGEM "DIFLUX".
 INSTALAÇAO ESTANQUE. Montagem "DIFLUX"
conexão direta de ar do exterior . conexão tubo
de entrada de ar.
 Mónaco. INSTALAÇAO ESTANQUE.
sem recurso a
Figura 5
