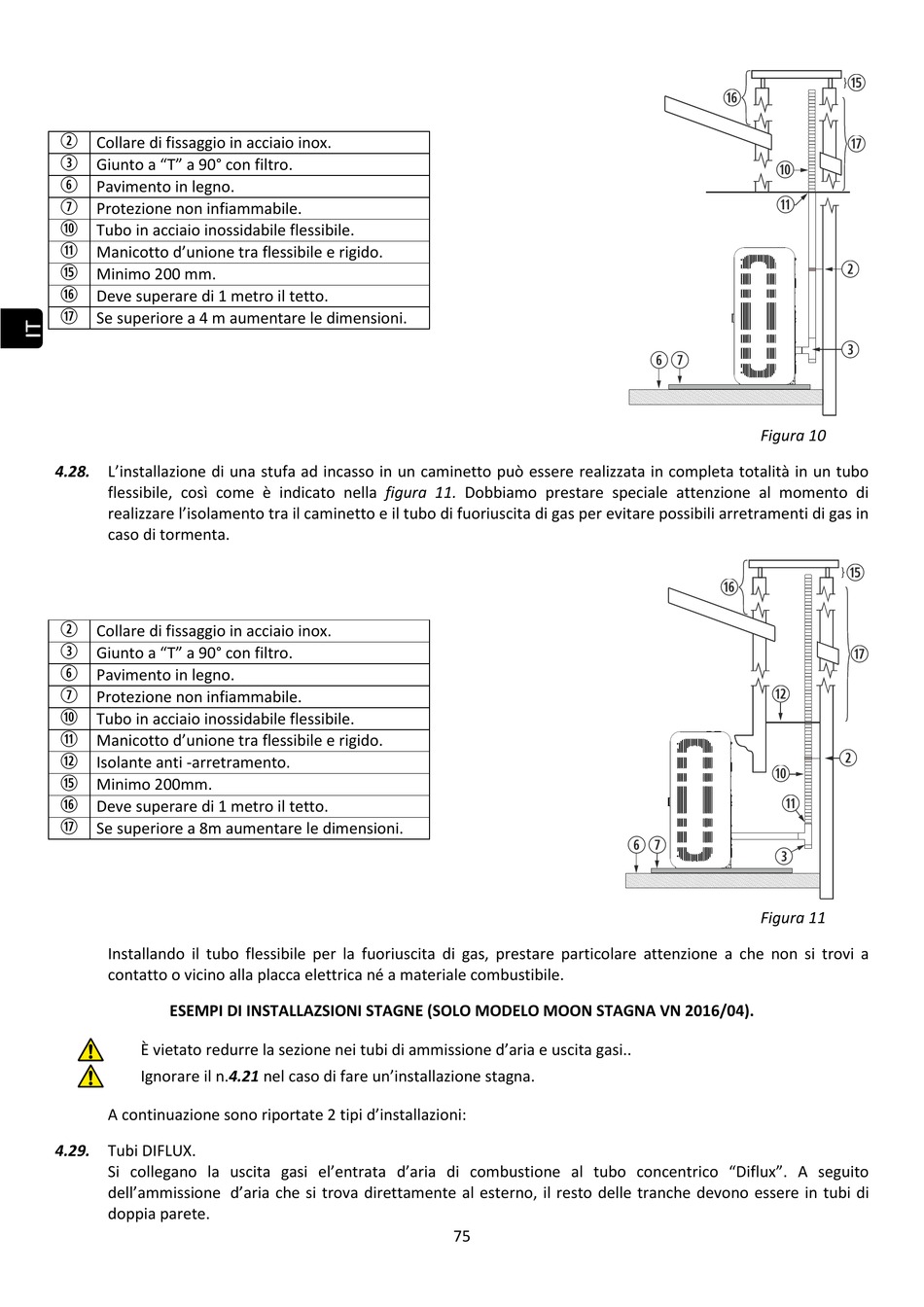

ECOFOREST Basic Installation And Maintenance Manual page 76


Collare di fissaggio in acciaio inox.

Giunto a "T" a 90° con filtro.

Pavimento in legno.

Protezione non infiammabile.

Tubo in acciaio inossidabile flessibile.

Manicotto d'unione tra flessibile e rigido.

Minimo 200 mm.

Deve superare di 1 metro il tetto.

Se superiore a 4 m aumentare le dimensioni.
4.28. L'installazione di una stufa ad incasso in un caminetto può essere realizzata in completa totalità in un tubo
flessibile, così come è indicato nella figura 11. Dobbiamo prestare speciale attenzione al momento di
realizzare l'isolamento tra il caminetto e il tubo di fuoriuscita di gas per evitare possibili arretramenti di gas in
caso di tormenta.

Collare di fissaggio in acciaio inox.

Giunto a "T" a 90° con filtro.

Pavimento in legno.

Protezione non infiammabile.

Tubo in acciaio inossidabile flessibile.

Manicotto d'unione tra flessibile e rigido.

Isolante anti -arretramento.

Minimo 200mm.

Deve superare di 1 metro il tetto.

Se superiore a 8m aumentare le dimensioni.
Installando il tubo flessibile per la fuoriuscita di gas, prestare particolare attenzione a che non si trovi a
contatto o vicino alla placca elettrica né a materiale combustibile.
ESEMPI DI INSTALLAZSIONI STAGNE (SOLO MODELO MOON STAGNA VN 2016/04).
È vietato redurre la sezione nei tubi di ammissione d'aria e uscita gasi..
Ignorare il n.4.21 nel caso di fare un'installazione stagna.
A continuazione sono riportate 2 tipi d'installazioni:
4.29. Tubi DIFLUX.
Si collegano la uscita gasi el'entrata d'aria di combustione al tubo concentrico "Diflux". A seguito
dell'ammissione d'aria che si trova direttamente al esterno, il resto delle tranche devono essere in tubi di
doppia parete.

