ECOFOREST Basic Installation And Maintenance Manual page 81



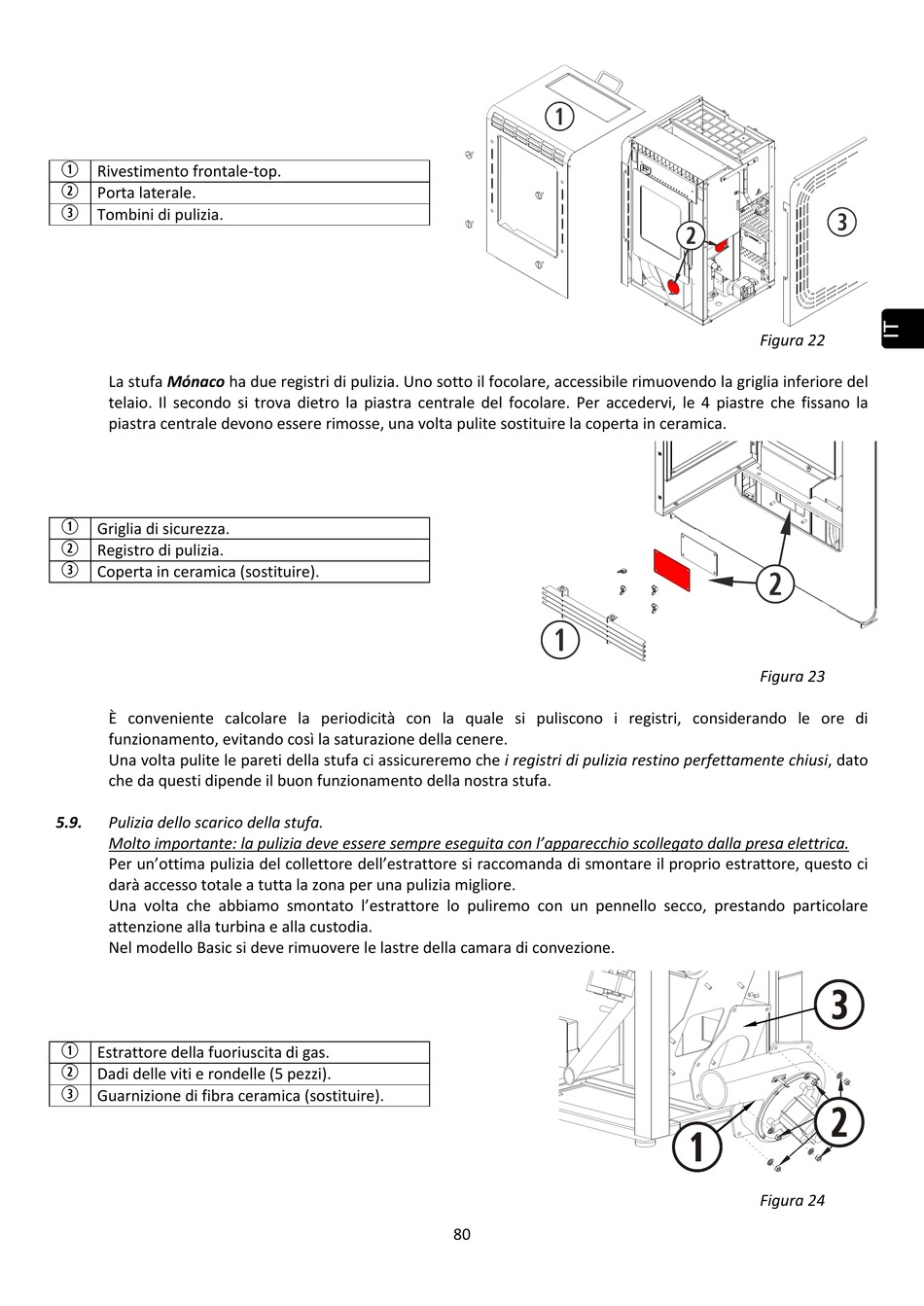

Rivestimento frontale-top.

Porta laterale.

Tombini di pulizia.
La stufa Mónaco ha due registri di pulizia. Uno sotto il focolare, accessibile rimuovendo la griglia inferiore del
telaio. Il secondo si trova dietro la piastra centrale del focolare. Per accedervi, le 4 piastre che fissano la
piastra centrale devono essere rimosse, una volta pulite sostituire la coperta in ceramica.

Griglia di sicurezza.

Registro di pulizia.

Coperta in ceramica (sostituire).
È conveniente calcolare la periodicità con la quale si puliscono i registri, considerando le ore di
funzionamento, evitando così la saturazione della cenere.
Una volta pulite le pareti della stufa ci assicureremo che i registri di pulizia restino perfettamente chiusi, dato
che da questi dipende il buon funzionamento della nostra stufa.
5.9. Pulizia dello scarico della stufa.
Molto importante: la pulizia deve essere sempre eseguita con l'apparecchio scollegato dalla presa elettrica.
Per un'ottima pulizia del collettore dell'estrattore si raccomanda di smontare il proprio estrattore, questo ci
darà accesso totale a tutta la zona per una pulizia migliore.
Una volta che abbiamo smontato l'estrattore lo puliremo con un pennello secco, prestando particolare
attenzione alla turbina e alla custodia.
Nel modello Basic si deve rimuovere le lastre della camara di convezione.

Estrattore della fuoriuscita di gas.

Dadi delle viti e rondelle (5 pezzi).

Guarnizione di fibra ceramica (sostituire).

80
Figura 22

Figura 23
Figura 24
