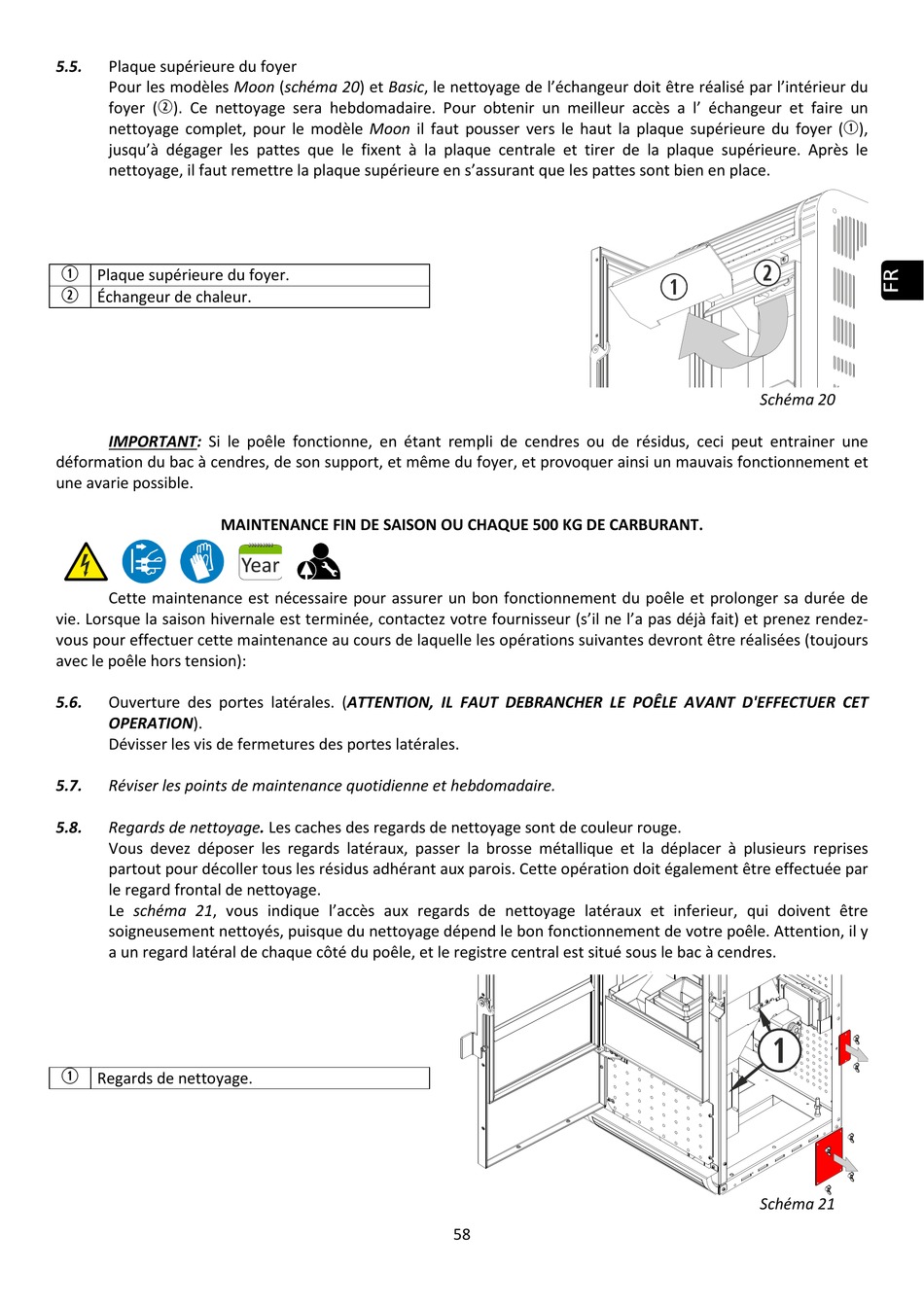

5.5. Plaque supérieure du foyer
Pour les modèles Moon (schéma 20) et Basic, le nettoyage de l'échangeur doit être réalisé par l'intérieur du

foyer ( ). Ce nettoyage sera hebdomadaire. Pour obtenir un meilleur accès a l' échangeur et faire un
nettoyage complet, pour le modèle Moon il faut pousser vers le haut la plaque supérieure du foyer (
jusqu'à dégager les pattes que le fixent à la plaque centrale et tirer de la plaque supérieure. Après le
nettoyage, il faut remettre la plaque supérieure en s'assurant que les pattes sont bien en place.

Plaque supérieure du foyer.

Échangeur de chaleur.
IMPORTANT: Si le poêle fonctionne, en étant rempli de cendres ou de résidus, ceci peut entrainer une
déformation du bac à cendres, de son support, et même du foyer, et provoquer ainsi un mauvais fonctionnement et
une avarie possible.
MAINTENANCE FIN DE SAISON OU CHAQUE 500 KG DE CARBURANT.
Cette maintenance est nécessaire pour assurer un bon fonctionnement du poêle et prolonger sa durée de
vie. Lorsque la saison hivernale est terminée, contactez votre fournisseur (s'il ne l'a pas déjà fait) et prenez rendez-
vous pour effectuer cette maintenance au cours de laquelle les opérations suivantes devront être réalisées (toujours
avec le poêle hors tension):
5.6. Ouverture des portes latérales. (ATTENTION, IL FAUT DEBRANCHER LE POÊLE AVANT D'EFFECTUER CET
OPERATION).
Dévisser les vis de fermetures des portes latérales.
5.7. Réviser les points de maintenance quotidienne et hebdomadaire.
5.8. Regards de nettoyage. Les caches des regards de nettoyage sont de couleur rouge.
Vous devez déposer les regards latéraux, passer la brosse métallique et la déplacer à plusieurs reprises
partout pour décoller tous les résidus adhérant aux parois. Cette opération doit également être effectuée par
le regard frontal de nettoyage.
Le schéma 21, vous indique l'accès aux regards de nettoyage latéraux et inferieur, qui doivent être
soigneusement nettoyés, puisque du nettoyage dépend le bon fonctionnement de votre poêle. Attention, il y
a un regard latéral de chaque côté du poêle, et le registre central est situé sous le bac à cendres.

Regards de nettoyage.
58

),
Schéma 20
Schéma 21
