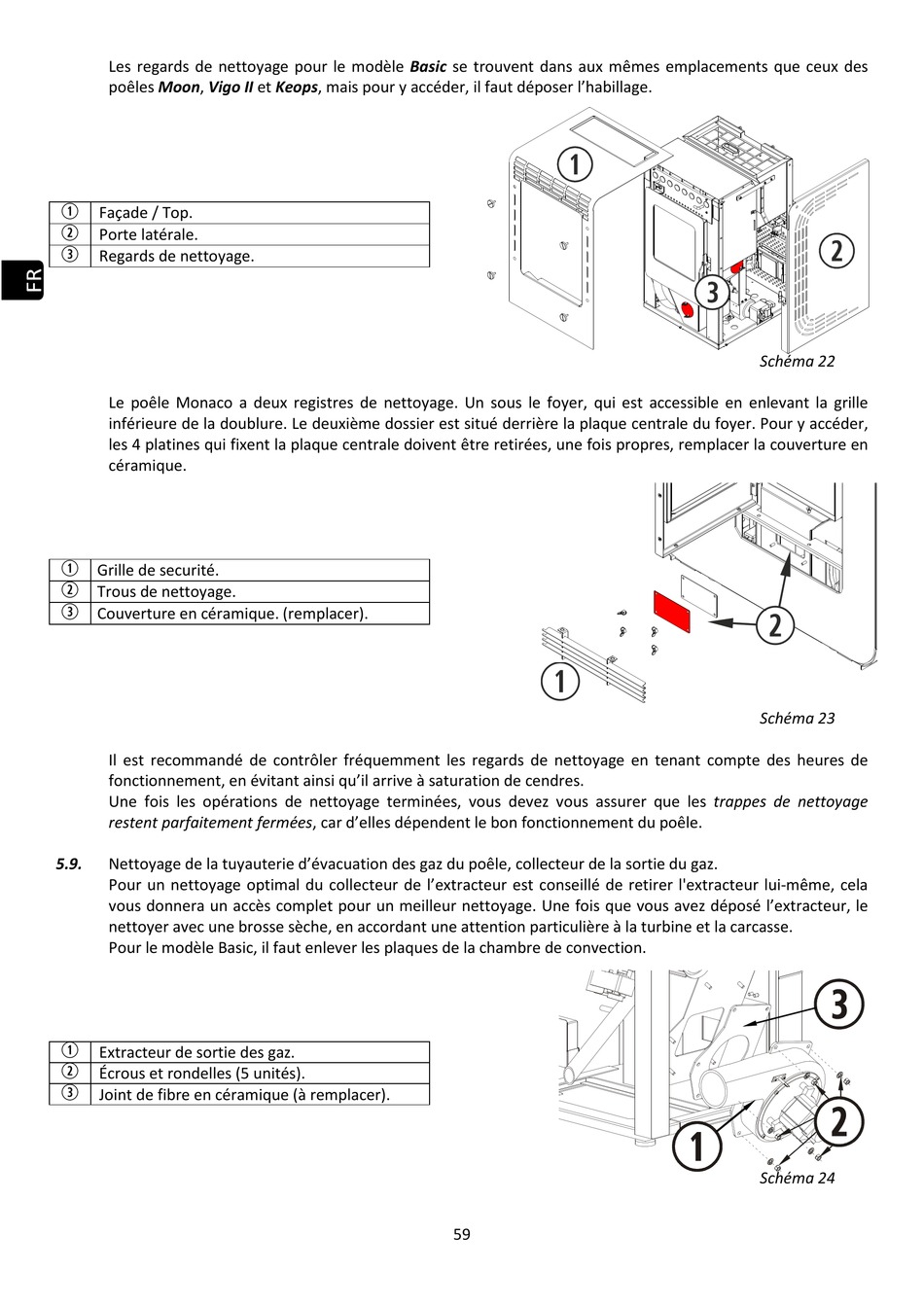

Les regards de nettoyage pour le modèle Basic se trouvent dans aux mêmes emplacements que ceux des
poêles Moon, Vigo II et Keops, mais pour y accéder, il faut déposer l'habillage.

Façade / Top.

Porte latérale.

Regards de nettoyage.
Le poêle Monaco a deux registres de nettoyage. Un sous le foyer, qui est accessible en enlevant la grille
inférieure de la doublure. Le deuxième dossier est situé derrière la plaque centrale du foyer. Pour y accéder,
les 4 platines qui fixent la plaque centrale doivent être retirées, une fois propres, remplacer la couverture en
céramique.

Grille de securité.

Trous de nettoyage.

Couverture en céramique. (remplacer).
Il est recommandé de contrôler fréquemment les regards de nettoyage en tenant compte des heures de
fonctionnement, en évitant ainsi qu'il arrive à saturation de cendres.
Une fois les opérations de nettoyage terminées, vous devez vous assurer que les trappes de nettoyage
restent parfaitement fermées, car d'elles dépendent le bon fonctionnement du poêle.
5.9. Nettoyage de la tuyauterie d'évacuation des gaz du poêle, collecteur de la sortie du gaz.
Pour un nettoyage optimal du collecteur de l'extracteur est conseillé de retirer l'extracteur lui-même, cela
vous donnera un accès complet pour un meilleur nettoyage. Une fois que vous avez déposé l'extracteur, le
nettoyer avec une brosse sèche, en accordant une attention particulière à la turbine et la carcasse.
Pour le modèle Basic, il faut enlever les plaques de la chambre de convection.

Extracteur de sortie des gaz.

Écrous et rondelles (5 unités).

Joint de fibre en céramique (à remplacer).

59
Schéma 22

Schéma 23
Schéma 24
