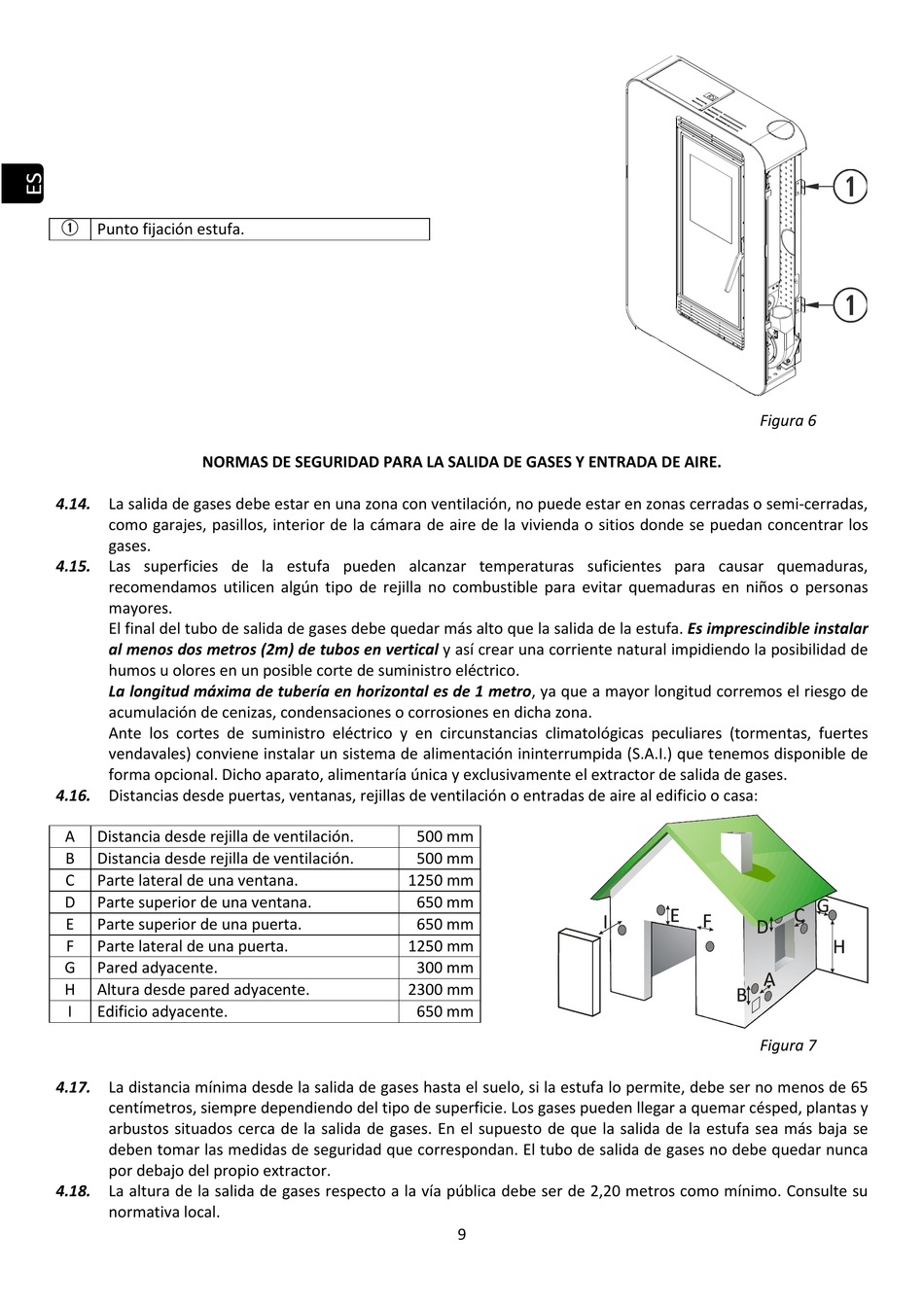

ECOFOREST Basic Installation And Maintenance Manual page 10


Punto fijación estufa.
NORMAS DE SEGURIDAD PARA LA SALIDA DE GASES Y ENTRADA DE AIRE.
4.14. La salida de gases debe estar en una zona con ventilación, no puede estar en zonas cerradas o semi-cerradas,
como garajes, pasillos, interior de la cámara de aire de la vivienda o sitios donde se puedan concentrar los
gases.
4.15. Las superficies de la estufa pueden alcanzar temperaturas suficientes para causar quemaduras,
recomendamos utilicen algún tipo de rejilla no combustible para evitar quemaduras en niños o personas
mayores.
El final del tubo de salida de gases debe quedar más alto que la salida de la estufa. Es imprescindible instalar
al menos dos metros (2m) de tubos en vertical y así crear una corriente natural impidiendo la posibilidad de
humos u olores en un posible corte de suministro eléctrico.
La longitud máxima de tubería en horizontal es de 1 metro, ya que a mayor longitud corremos el riesgo de
acumulación de cenizas, condensaciones o corrosiones en dicha zona.
Ante los cortes de suministro eléctrico y en circunstancias climatológicas peculiares (tormentas, fuertes
vendavales) conviene instalar un sistema de alimentación ininterrumpida (S.A.I.) que tenemos disponible de
forma opcional. Dicho aparato, alimentaría única y exclusivamente el extractor de salida de gases.
4.16. Distancias desde puertas, ventanas, rejillas de ventilación o entradas de aire al edificio o casa:
A Distancia desde rejilla de ventilación.
B Distancia desde rejilla de ventilación.
C Parte lateral de una ventana.
D Parte superior de una ventana.
E Parte superior de una puerta.
F Parte lateral de una puerta.
G Pared adyacente.
H Altura desde pared adyacente.
I Edificio adyacente.
4.17. La distancia mínima desde la salida de gases hasta el suelo, si la estufa lo permite, debe ser no menos de 65
centímetros, siempre dependiendo del tipo de superficie. Los gases pueden llegar a quemar césped, plantas y
arbustos situados cerca de la salida de gases. En el supuesto de que la salida de la estufa sea más baja se
deben tomar las medidas de seguridad que correspondan. El tubo de salida de gases no debe quedar nunca
por debajo del propio extractor.
4.18. La altura de la salida de gases respecto a la vía pública debe ser de 2,20 metros como mínimo. Consulte su
normativa local.
500 mm
500 mm
1250 mm
650 mm
650 mm
1250 mm
300 mm
2300 mm
650 mm
9
Figura 6
Figura 7
