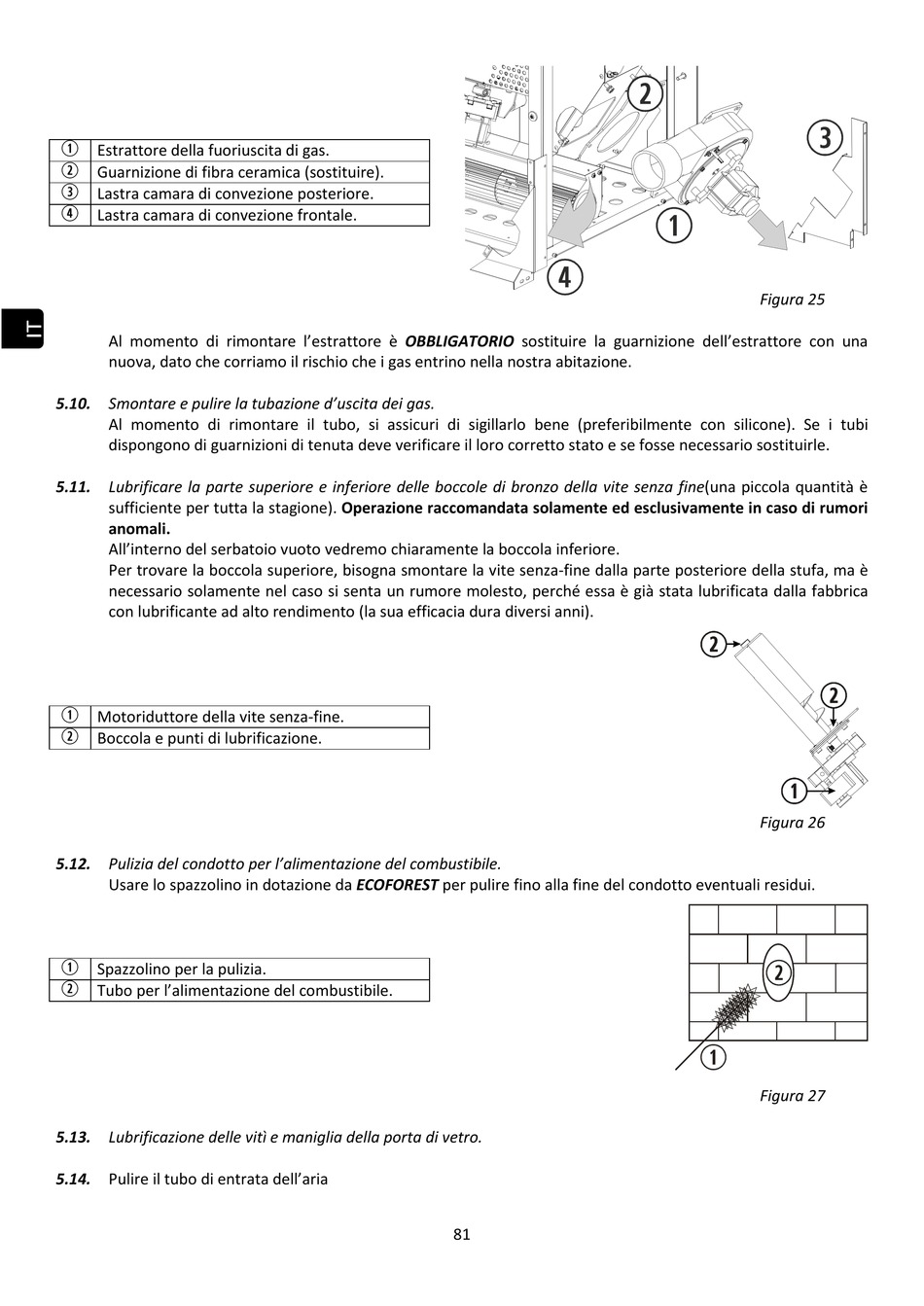

ECOFOREST Basic Installation And Maintenance Manual page 82


Estrattore della fuoriuscita di gas.

Guarnizione di fibra ceramica (sostituire).

Lastra camara di convezione posteriore.

Lastra camara di convezione frontale.
Al momento di rimontare l'estrattore è OBBLIGATORIO sostituire la guarnizione dell'estrattore con una
nuova, dato che corriamo il rischio che i gas entrino nella nostra abitazione.
5.10. Smontare e pulire la tubazione d'uscita dei gas.
Al momento di rimontare il tubo, si assicuri di sigillarlo bene (preferibilmente con silicone). Se i tubi
dispongono di guarnizioni di tenuta deve verificare il loro corretto stato e se fosse necessario sostituirle.
5.11. Lubrificare la parte superiore e inferiore delle boccole di bronzo della vite senza fine(una piccola quantità è
sufficiente per tutta la stagione). Operazione raccomandata solamente ed esclusivamente in caso di rumori
anomali.
All'interno del serbatoio vuoto vedremo chiaramente la boccola inferiore.
Per trovare la boccola superiore, bisogna smontare la vite senza-fine dalla parte posteriore della stufa, ma è
necessario solamente nel caso si senta un rumore molesto, perché essa è già stata lubrificata dalla fabbrica
con lubrificante ad alto rendimento (la sua efficacia dura diversi anni).

Motoriduttore della vite senza-fine.

Boccola e punti di lubrificazione.
5.12. Pulizia del condotto per l'alimentazione del combustibile.
Usare lo spazzolino in dotazione da ECOFOREST per pulire fino alla fine del condotto eventuali residui.

Spazzolino per la pulizia.

Tubo per l'alimentazione del combustibile.
5.13. Lubrificazione delle vitì e maniglia della porta di vetro.
5.14. Pulire il tubo di entrata dell'aria
81
Figura 25
Figura 26
Figura 27
