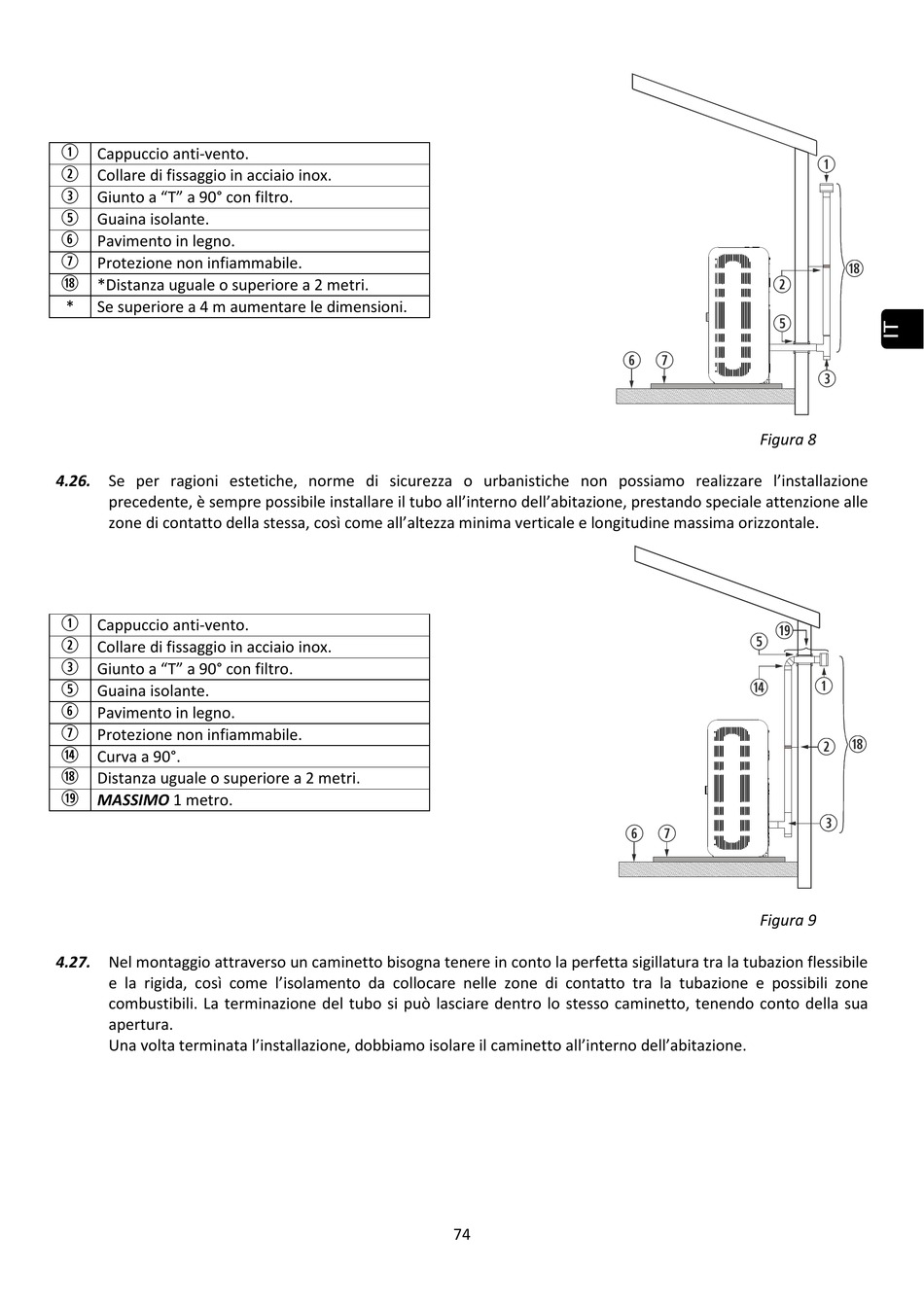

Cappuccio anti-vento.

Collare di fissaggio in acciaio inox.

Giunto a "T" a 90° con filtro.

Guaina isolante.

Pavimento in legno.

Protezione non infiammabile.

*Distanza uguale o superiore a 2 metri.
* Se superiore a 4 m aumentare le dimensioni.
4.26. Se per ragioni estetiche, norme di sicurezza o urbanistiche non possiamo realizzare l'installazione
precedente, è sempre possibile installare il tubo all'interno dell'abitazione, prestando speciale attenzione alle
zone di contatto della stessa, così come all'altezza minima verticale e longitudine massima orizzontale.

Cappuccio anti-vento.

Collare di fissaggio in acciaio inox.

Giunto a "T" a 90° con filtro.

Guaina isolante.

Pavimento in legno.

Protezione non infiammabile.

Curva a 90°.

Distanza uguale o superiore a 2 metri.
1(
MASSIMO 1 metro.
4.27. Nel montaggio attraverso un caminetto bisogna tenere in conto la perfetta sigillatura tra la tubazion flessibile
e la rigida, così come l'isolamento da collocare nelle zone di contatto tra la tubazione e possibili zone
combustibili. La terminazione del tubo si può lasciare dentro lo stesso caminetto, tenendo conto della sua
apertura.
Una volta terminata l'installazione, dobbiamo isolare il caminetto all'interno dell'abitazione.
 
 
74





Figura 8
1(



 

Figura 9
