ECOFOREST Basic Installation And Maintenance Manual page 101

MANUTENÇÃO FIM DE TEMPORADA OU A CADA 500 KG DE COMBUSTÍVEL.
É necessário para assegurar o correcto funcionamento, reduzir o consumo de combustivel e prolongar a vida
do aparelho. Quanto acabar a temporada invernal contacte com seu distribuidor (se este ainda não o tiver feito) e
reserve uma data para realizar a manutenção; em que se deverão levar a cabo os seguintes trabalhos (sempre com a
estufa desligada da rede eléctrica):
5.6. Abertura das portas laterais. ¡PRECAUÇÃO!, DEVEMOS DESLIGAR A ESTUFA ANTES DE REALIZAR ESTA
OPERAÇÃO.
Retirar os parafusos das portas laterais.
5.7. Revisão dos lugares de mantemento diario e semanal.
5.8. Limpeza do circuito de saída de gases da estufa, registros de limpeza e colector. Sempre com a estufa
desligada (Muito importante).
Devemos retirar os registos laterais e introduzir a escova de arame por eles e movê-lo repetidamente em
todos os sentidos para conseguir desprender toda a cinza agarrada às paredes da câmara de gases. Esta
operação devemos realizá-la também com o registro frontal de limpeza.

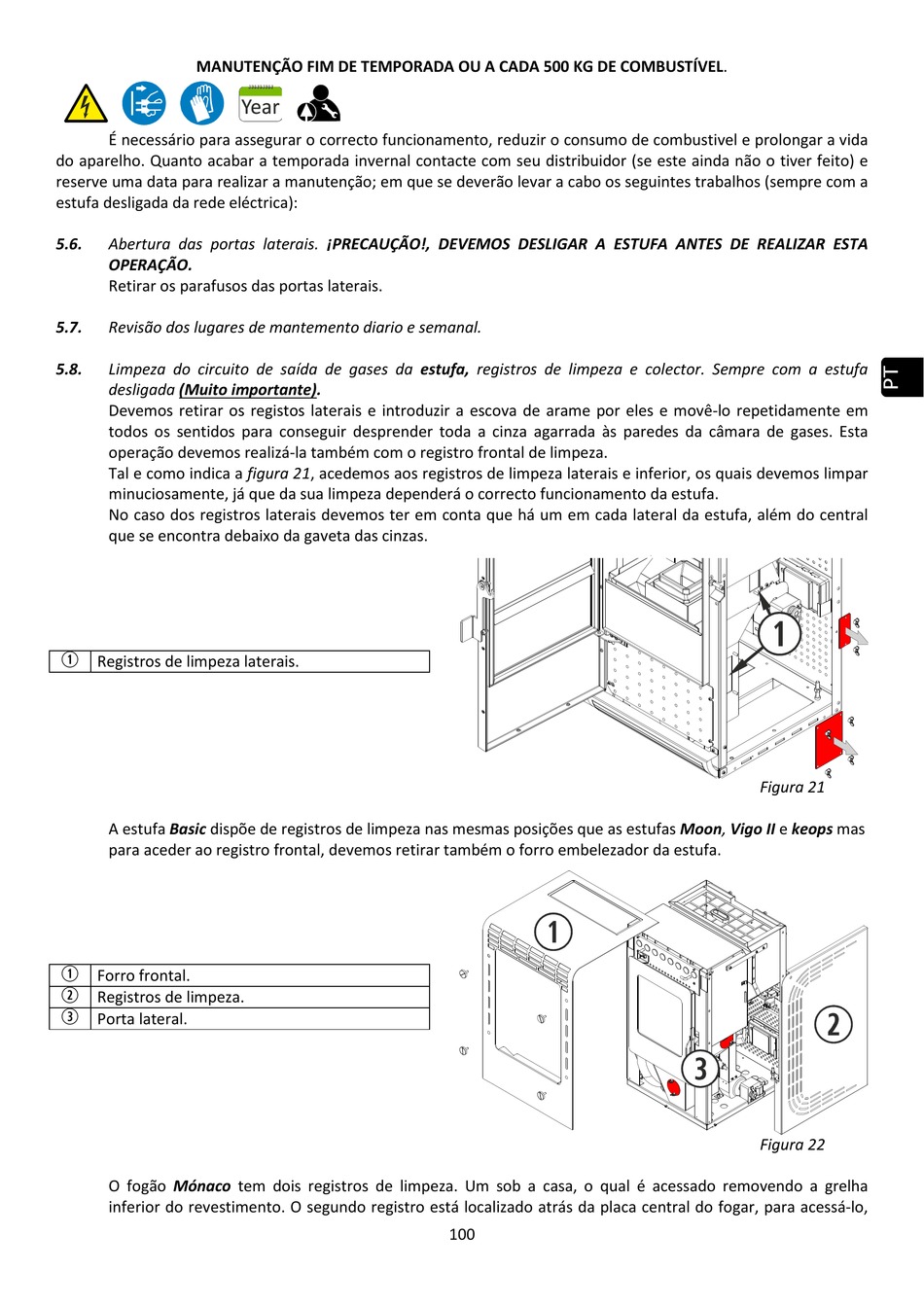

Tal e como indica a figura 21, acedemos aos registros de limpeza laterais e inferior, os quais devemos limpar
minuciosamente, já que da sua limpeza dependerá o correcto funcionamento da estufa.
No caso dos registros laterais devemos ter em conta que há um em cada lateral da estufa, além do central
que se encontra debaixo da gaveta das cinzas.

Registros de limpeza laterais.
A estufa Basic dispõe de registros de limpeza nas mesmas posições que as estufas Moon, Vigo II e keops mas
para aceder ao registro frontal, devemos retirar também o forro embelezador da estufa.

Forro frontal.

Registros de limpeza.

Porta lateral.
O fogão Mónaco tem dois registros de limpeza. Um sob a casa, o qual é acessado removendo a grelha
inferior do revestimento. O segundo registro está localizado atrás da placa central do fogar, para acessá-lo,
100
Figura 21
Figura 22
