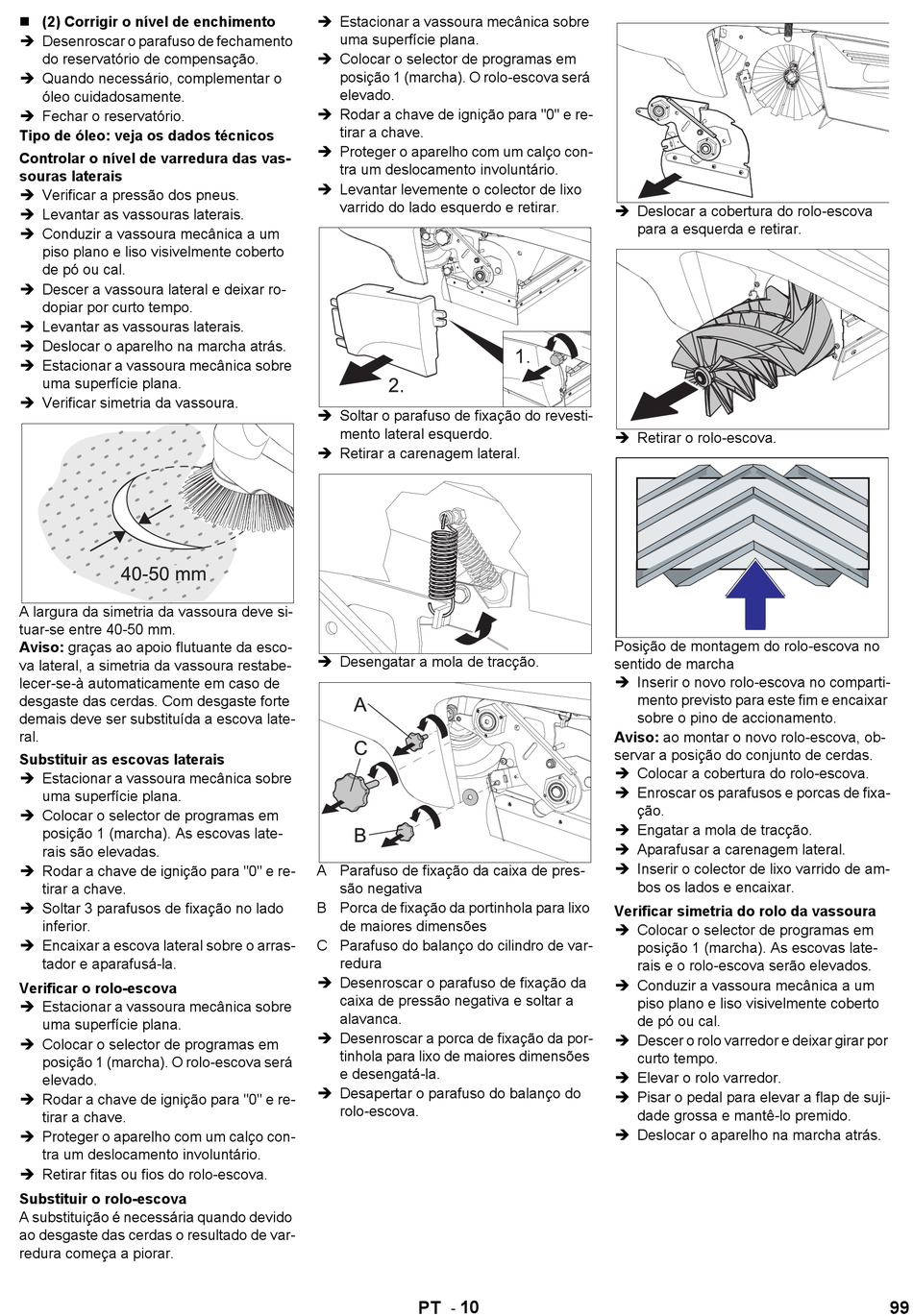

Kärcher KM 90/60 R P Operating Instructions Manual page 99

 (2) Corrigir o nível de enchimento
 Desenroscar o parafuso de fechamento
do reservatório de compensação.
 Quando necessário, complementar o
óleo cuidadosamente.
 Fechar o reservatório.
Tipo de óleo: veja os dados técnicos
Controlar o nível de varredura das vas-
souras laterais
 Verificar a pressão dos pneus.
 Levantar as vassouras laterais.
 Conduzir a vassoura mecânica a um
piso plano e liso visivelmente coberto
de pó ou cal.
 Descer a vassoura lateral e deixar ro-
dopiar por curto tempo.
 Levantar as vassouras laterais.
 Deslocar o aparelho na marcha atrás.
 Estacionar a vassoura mecânica sobre
uma superfície plana.
 Verificar simetria da vassoura.
A largura da simetria da vassoura deve si-
tuar-se entre 40-50 mm.
Aviso: graças ao apoio flutuante da esco-
va lateral, a simetria da vassoura restabe-
lecer-se-à automaticamente em caso de
desgaste das cerdas. Com desgaste forte
demais deve ser substituída a escova late-
ral.
Substituir as escovas laterais
 Estacionar a vassoura mecânica sobre
uma superfície plana.
 Colocar o selector de programas em
posição 1 (marcha). As escovas late-
rais são elevadas.
 Rodar a chave de ignição para "0" e re-
tirar a chave.
 Soltar 3 parafusos de fixação no lado
inferior.
 Encaixar a escova lateral sobre o arras-
tador e aparafusá-la.
Verificar o rolo-escova
 Estacionar a vassoura mecânica sobre
uma superfície plana.
 Colocar o selector de programas em
posição 1 (marcha). O rolo-escova será
elevado.
 Rodar a chave de ignição para "0" e re-
tirar a chave.
 Proteger o aparelho com um calço con-
tra um deslocamento involuntário.
 Retirar fitas ou fios do rolo-escova.
Substituir o rolo-escova
A substituição é necessária quando devido
ao desgaste das cerdas o resultado de var-
redura começa a piorar.
 Estacionar a vassoura mecânica sobre
uma superfície plana.
 Colocar o selector de programas em
posição 1 (marcha). O rolo-escova será
elevado.
 Rodar a chave de ignição para "0" e re-
tirar a chave.
 Proteger o aparelho com um calço con-
tra um deslocamento involuntário.
 Levantar levemente o colector de lixo
varrido do lado esquerdo e retirar.
 Soltar o parafuso de fixação do revesti-
mento lateral esquerdo.
 Retirar a carenagem lateral.
 Desengatar a mola de tracção.
A Parafuso de fixação da caixa de pres-
são negativa
B Porca de fixação da portinhola para lixo
de maiores dimensões
C Parafuso do balanço do cilindro de var-
redura
 Desenroscar o parafuso de fixação da
caixa de pressão negativa e soltar a
alavanca.
 Desenroscar a porca de fixação da por-
tinhola para lixo de maiores dimensões
e desengatá-la.
 Desapertar o parafuso do balanço do
rolo-escova.
10
-
PT
 Deslocar a cobertura do rolo-escova
para a esquerda e retirar.
 Retirar o rolo-escova.
Posição de montagem do rolo-escova no
sentido de marcha
 Inserir o novo rolo-escova no comparti-
mento previsto para este fim e encaixar
sobre o pino de accionamento.
Aviso: ao montar o novo rolo-escova, ob-
servar a posição do conjunto de cerdas.
 Colocar a cobertura do rolo-escova.
 Enroscar os parafusos e porcas de fixa-
ção.
 Engatar a mola de tracção.
 Aparafusar a carenagem lateral.
 Inserir o colector de lixo varrido de am-
bos os lados e encaixar.
Verificar simetria do rolo da vassoura
 Colocar o selector de programas em
posição 1 (marcha). As escovas late-
rais e o rolo-escova serão elevados.
 Conduzir a vassoura mecânica a um
piso plano e liso visivelmente coberto
de pó ou cal.
 Descer o rolo varredor e deixar girar por
curto tempo.
 Elevar o rolo varredor.
 Pisar o pedal para elevar a flap de suji-
dade grossa e mantê-lo premido.
 Deslocar o aparelho na marcha atrás.
99
