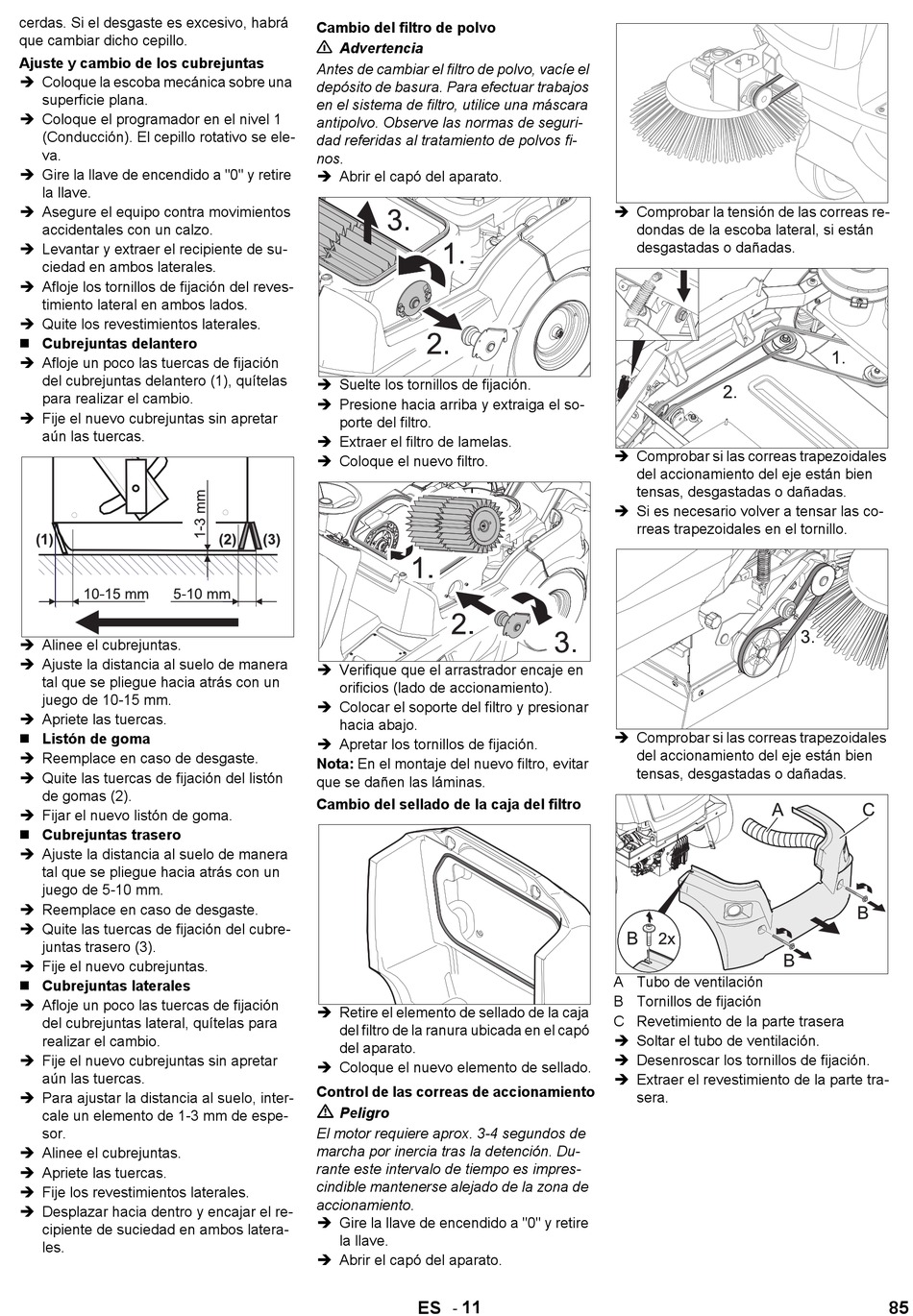

cerdas. Si el desgaste es excesivo, habrá
que cambiar dicho cepillo.
Ajuste y cambio de los cubrejuntas
 Coloque la escoba mecánica sobre una
superficie plana.
 Coloque el programador en el nivel 1
(Conducción). El cepillo rotativo se ele-
va.
 Gire la llave de encendido a "0" y retire
la llave.
 Asegure el equipo contra movimientos
accidentales con un calzo.
 Levantar y extraer el recipiente de su-
ciedad en ambos laterales.
 Afloje los tornillos de fijación del reves-
timiento lateral en ambos lados.
 Quite los revestimientos laterales.
 Cubrejuntas delantero
 Afloje un poco las tuercas de fijación
del cubrejuntas delantero (1), quítelas
para realizar el cambio.
 Fije el nuevo cubrejuntas sin apretar
aún las tuercas.
 Alinee el cubrejuntas.
 Ajuste la distancia al suelo de manera
tal que se pliegue hacia atrás con un
juego de 10-15 mm.
 Apriete las tuercas.
 Listón de goma
 Reemplace en caso de desgaste.
 Quite las tuercas de fijación del listón
de gomas (2).
 Fijar el nuevo listón de goma.
 Cubrejuntas trasero
 Ajuste la distancia al suelo de manera
tal que se pliegue hacia atrás con un
juego de 5-10 mm.
 Reemplace en caso de desgaste.
 Quite las tuercas de fijación del cubre-
juntas trasero (3).
 Fije el nuevo cubrejuntas.
 Cubrejuntas laterales
 Afloje un poco las tuercas de fijación
del cubrejuntas lateral, quítelas para
realizar el cambio.
 Fije el nuevo cubrejuntas sin apretar
aún las tuercas.
 Para ajustar la distancia al suelo, inter-
cale un elemento de 1-3 mm de espe-
sor.
 Alinee el cubrejuntas.
 Apriete las tuercas.
 Fije los revestimientos laterales.
 Desplazar hacia dentro y encajar el re-
cipiente de suciedad en ambos latera-
les.
Cambio del filtro de polvo
Advertencia
Antes de cambiar el filtro de polvo, vacíe el
depósito de basura. Para efectuar trabajos
en el sistema de filtro, utilice una máscara
antipolvo. Observe las normas de seguri-
dad referidas al tratamiento de polvos fi-
nos.
 Abrir el capó del aparato.
 Suelte los tornillos de fijación.
 Presione hacia arriba y extraiga el so-
porte del filtro.
 Extraer el filtro de lamelas.
 Coloque el nuevo filtro.
 Verifique que el arrastrador encaje en
orificios (lado de accionamiento).
 Colocar el soporte del filtro y presionar
hacia abajo.
 Apretar los tornillos de fijación.
Nota: En el montaje del nuevo filtro, evitar
que se dañen las láminas.
Cambio del sellado de la caja del filtro
 Retire el elemento de sellado de la caja
del filtro de la ranura ubicada en el capó
del aparato.
 Coloque el nuevo elemento de sellado.
Control de las correas de accionamiento
Peligro
El motor requiere aprox. 3-4 segundos de
marcha por inercia tras la detención. Du-
rante este intervalo de tiempo es impres-
cindible mantenerse alejado de la zona de
accionamiento.
 Gire la llave de encendido a "0" y retire
la llave.
 Abrir el capó del aparato.
11
-
ES
 Comprobar la tensión de las correas re-
dondas de la escoba lateral, si están
desgastadas o dañadas.
 Comprobar si las correas trapezoidales
del accionamiento del eje están bien
tensas, desgastadas o dañadas.
 Si es necesario volver a tensar las co-
rreas trapezoidales en el tornillo.
 Comprobar si las correas trapezoidales
del accionamiento del eje están bien
tensas, desgastadas o dañadas.
A Tubo de ventilación
B Tornillos de fijación
C Revetimiento de la parte trasera
 Soltar el tubo de ventilación.
 Desenroscar los tornillos de fijación.
 Extraer el revestimiento de la parte tra-
sera.
