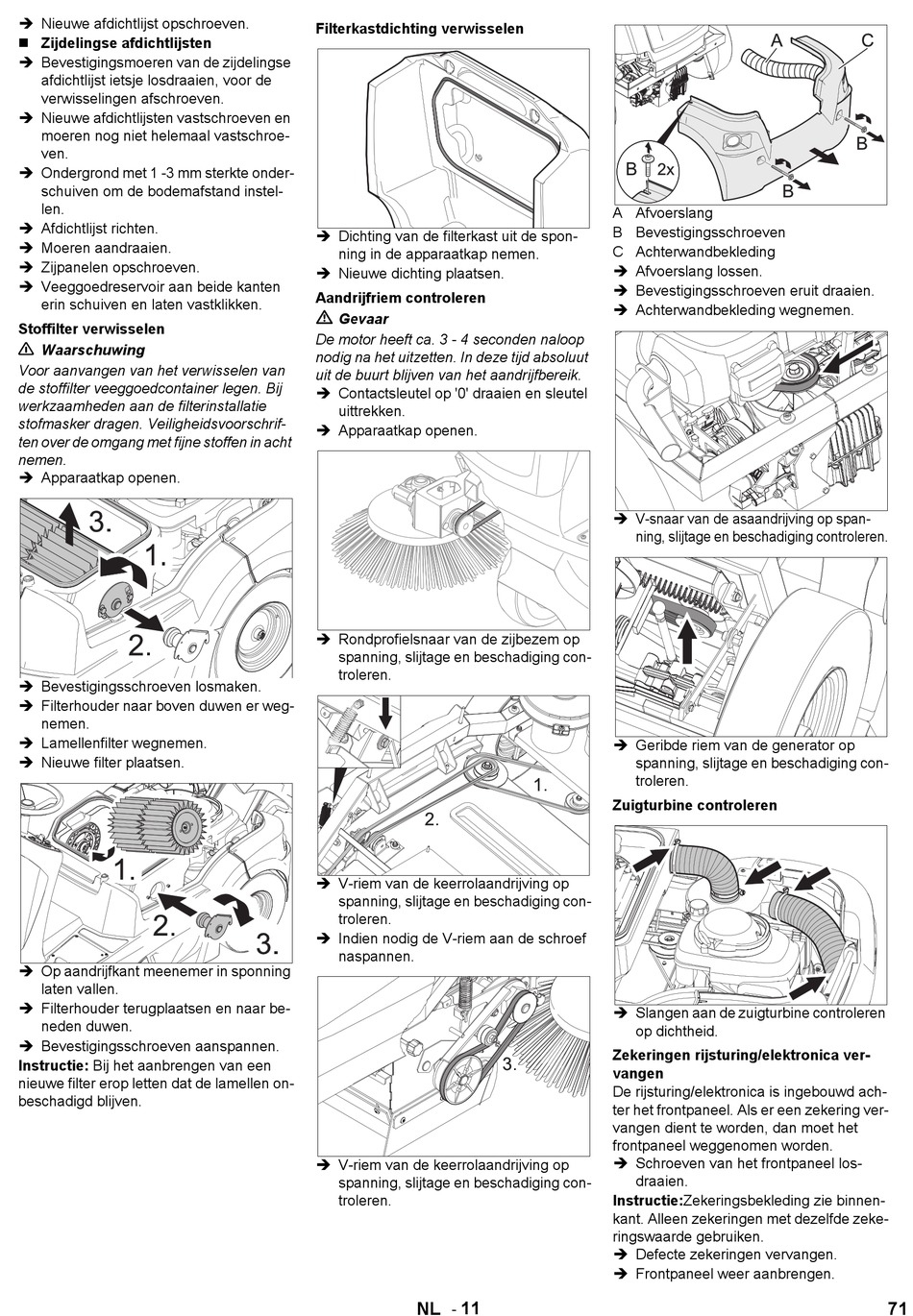

 Nieuwe afdichtlijst opschroeven.
 Zijdelingse afdichtlijsten
 Bevestigingsmoeren van de zijdelingse
afdichtlijst ietsje losdraaien, voor de
verwisselingen afschroeven.
 Nieuwe afdichtlijsten vastschroeven en
moeren nog niet helemaal vastschroe-
ven.
 Ondergrond met 1 -3 mm sterkte onder-
schuiven om de bodemafstand instel-
len.
 Afdichtlijst richten.
 Moeren aandraaien.
 Zijpanelen opschroeven.
 Veeggoedreservoir aan beide kanten
erin schuiven en laten vastklikken.
Stoffilter verwisselen
Waarschuwing
Voor aanvangen van het verwisselen van
de stoffilter veeggoedcontainer legen. Bij
werkzaamheden aan de filterinstallatie
stofmasker dragen. Veiligheidsvoorschrif-
ten over de omgang met fijne stoffen in acht
nemen.
 Apparaatkap openen.
 Bevestigingsschroeven losmaken.
 Filterhouder naar boven duwen er weg-
nemen.
 Lamellenfilter wegnemen.
 Nieuwe filter plaatsen.
 Op aandrijfkant meenemer in sponning
laten vallen.
 Filterhouder terugplaatsen en naar be-
neden duwen.
 Bevestigingsschroeven aanspannen.
Instructie: Bij het aanbrengen van een
nieuwe filter erop letten dat de lamellen on-
beschadigd blijven.
Filterkastdichting verwisselen
 Dichting van de filterkast uit de spon-
ning in de apparaatkap nemen.
 Nieuwe dichting plaatsen.
Aandrijfriem controleren
Gevaar
De motor heeft ca. 3 - 4 seconden naloop
nodig na het uitzetten. In deze tijd absoluut
uit de buurt blijven van het aandrijfbereik.
 Contactsleutel op '0' draaien en sleutel
uittrekken.
 Apparaatkap openen.
 Rondprofielsnaar van de zijbezem op
spanning, slijtage en beschadiging con-
troleren.
 V-riem van de keerrolaandrijving op
spanning, slijtage en beschadiging con-
troleren.
 Indien nodig de V-riem aan de schroef
naspannen.
 V-riem van de keerrolaandrijving op
spanning, slijtage en beschadiging con-
troleren.
11
-
NL
A Afvoerslang
B Bevestigingsschroeven
C Achterwandbekleding
 Afvoerslang lossen.
 Bevestigingsschroeven eruit draaien.
 Achterwandbekleding wegnemen.
 V-snaar van de asaandrijving op span-
ning, slijtage en beschadiging controleren.
 Geribde riem van de generator op
spanning, slijtage en beschadiging con-
troleren.
Zuigturbine controleren
 Slangen aan de zuigturbine controleren
op dichtheid.
Zekeringen rijsturing/elektronica ver-
vangen
De rijsturing/elektronica is ingebouwd ach-
ter het frontpaneel. Als er een zekering ver-
vangen dient te worden, dan moet het
frontpaneel weggenomen worden.
 Schroeven van het frontpaneel los-
draaien.
Instructie:Zekeringsbekleding zie binnen-
kant. Alleen zekeringen met dezelfde zeke-
ringswaarde gebruiken.
 Defecte zekeringen vervangen.
 Frontpaneel weer aanbrengen.
