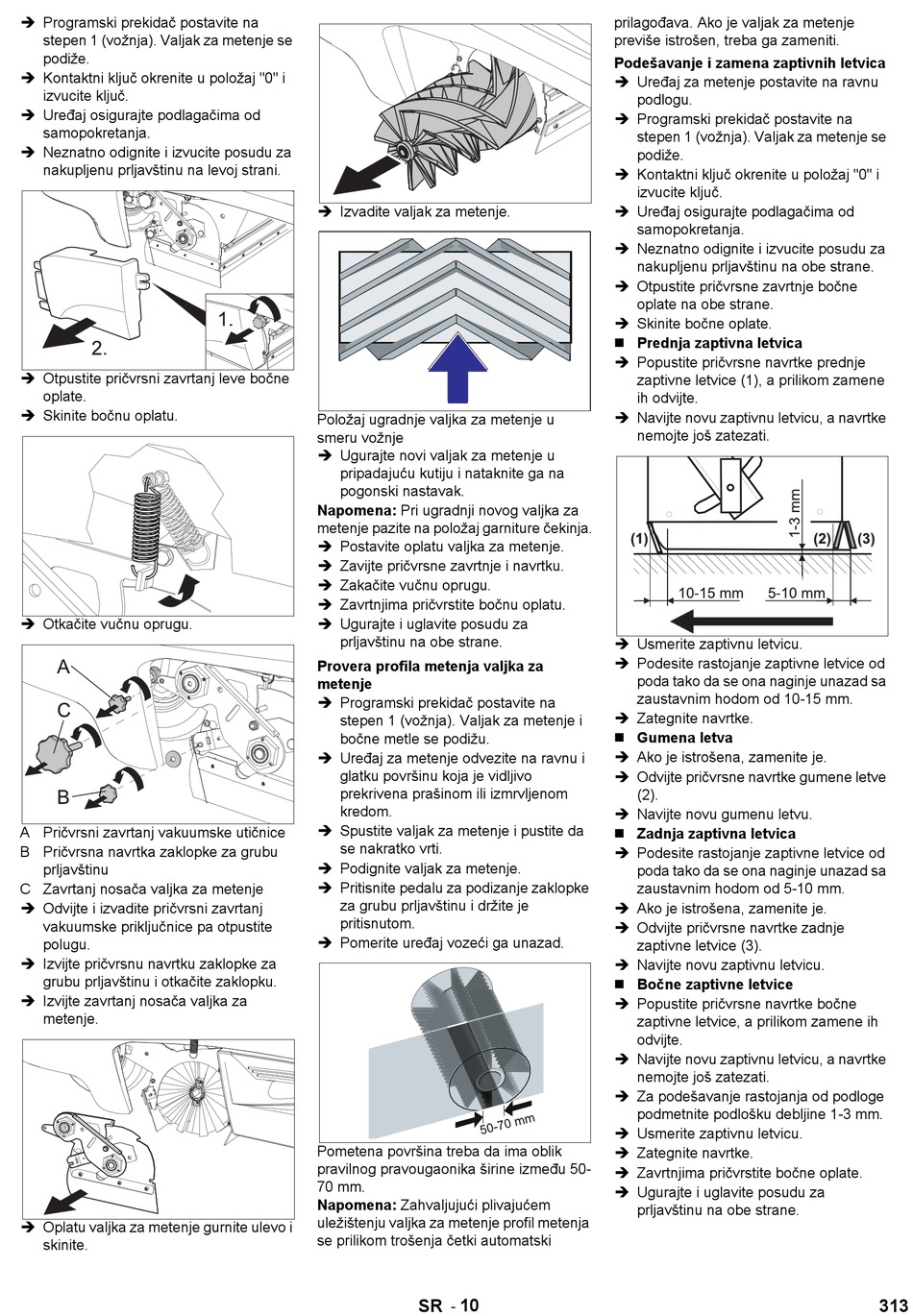

 Programski prekidač postavite na
stepen 1 (vožnja). Valjak za metenje se
podiže.
 Kontaktni ključ okrenite u položaj "0" i
izvucite ključ.
 Uređaj osigurajte podlagačima od
samopokretanja.
 Neznatno odignite i izvucite posudu za
nakupljenu prljavštinu na levoj strani.
 Otpustite pričvrsni zavrtanj leve bočne
oplate.
 Skinite bočnu oplatu.
 Otkačite vučnu oprugu.
A Pričvrsni zavrtanj vakuumske utičnice
B Pričvrsna navrtka zaklopke za grubu
prljavštinu
C Zavrtanj nosača valjka za metenje
 Odvijte i izvadite pričvrsni zavrtanj
vakuumske priključnice pa otpustite
polugu.
 Izvijte pričvrsnu navrtku zaklopke za
grubu prljavštinu i otkačite zaklopku.
 Izvijte zavrtanj nosača valjka za
metenje.
 Oplatu valjka za metenje gurnite ulevo i
skinite.
 Izvadite valjak za metenje.
Položaj ugradnje valjka za metenje u
smeru vožnje
 Ugurajte novi valjak za metenje u
pripadajuću kutiju i nataknite ga na
pogonski nastavak.
Napomena: Pri ugradnji novog valjka za
metenje pazite na položaj garniture čekinja.
 Postavite oplatu valjka za metenje.
 Zavijte pričvrsne zavrtnje i navrtku.
 Zakačite vučnu oprugu.
 Zavrtnjima pričvrstite bočnu oplatu.
 Ugurajte i uglavite posudu za
prljavštinu na obe strane.
Provera profila metenja valjka za
metenje
 Programski prekidač postavite na
stepen 1 (vožnja). Valjak za metenje i
bočne metle se podižu.
 Uređaj za metenje odvezite na ravnu i
glatku površinu koja je vidljivo
prekrivena prašinom ili izmrvljenom
kredom.
 Spustite valjak za metenje i pustite da
se nakratko vrti.
 Podignite valjak za metenje.
 Pritisnite pedalu za podizanje zaklopke
za grubu prljavštinu i držite je
pritisnutom.
 Pomerite uređaj vozeći ga unazad.
Pometena površina treba da ima oblik
pravilnog pravougaonika širine između 50-
70 mm.
Napomena: Zahvaljujući plivajućem
uležištenju valjka za metenje profil metenja
se prilikom trošenja četki automatski
10
-
SR
prilagođava. Ako je valjak za metenje
previše istrošen, treba ga zameniti.
Podešavanje i zamena zaptivnih letvica
 Uređaj za metenje postavite na ravnu
podlogu.
 Programski prekidač postavite na
stepen 1 (vožnja). Valjak za metenje se
podiže.
 Kontaktni ključ okrenite u položaj "0" i
izvucite ključ.
 Uređaj osigurajte podlagačima od
samopokretanja.
 Neznatno odignite i izvucite posudu za
nakupljenu prljavštinu na obe strane.
 Otpustite pričvrsne zavrtnje bočne
oplate na obe strane.
 Skinite bočne oplate.
 Prednja zaptivna letvica
 Popustite pričvrsne navrtke prednje
zaptivne letvice (1), a prilikom zamene
ih odvijte.
 Navijte novu zaptivnu letvicu, a navrtke
nemojte još zatezati.
 Usmerite zaptivnu letvicu.
 Podesite rastojanje zaptivne letvice od
poda tako da se ona naginje unazad sa
zaustavnim hodom od 10-15 mm.
 Zategnite navrtke.
 Gumena letva
 Ako je istrošena, zamenite je.
 Odvijte pričvrsne navrtke gumene letve
(2).
 Navijte novu gumenu letvu.
 Zadnja zaptivna letvica
 Podesite rastojanje zaptivne letvice od
poda tako da se ona naginje unazad sa
zaustavnim hodom od 5-10 mm.
 Ako je istrošena, zamenite je.
 Odvijte pričvrsne navrtke zadnje
zaptivne letvice (3).
 Navijte novu zaptivnu letvicu.
 Bočne zaptivne letvice
 Popustite pričvrsne navrtke bočne
zaptivne letvice, a prilikom zamene ih
odvijte.
 Navijte novu zaptivnu letvicu, a navrtke
nemojte još zatezati.
 Za podešavanje rastojanja od podloge
podmetnite podlošku debljine 1-3 mm.
 Usmerite zaptivnu letvicu.
 Zategnite navrtke.
 Zavrtnjima pričvrstite bočne oplate.
 Ugurajte i uglavite posudu za
prljavštinu na obe strane.
