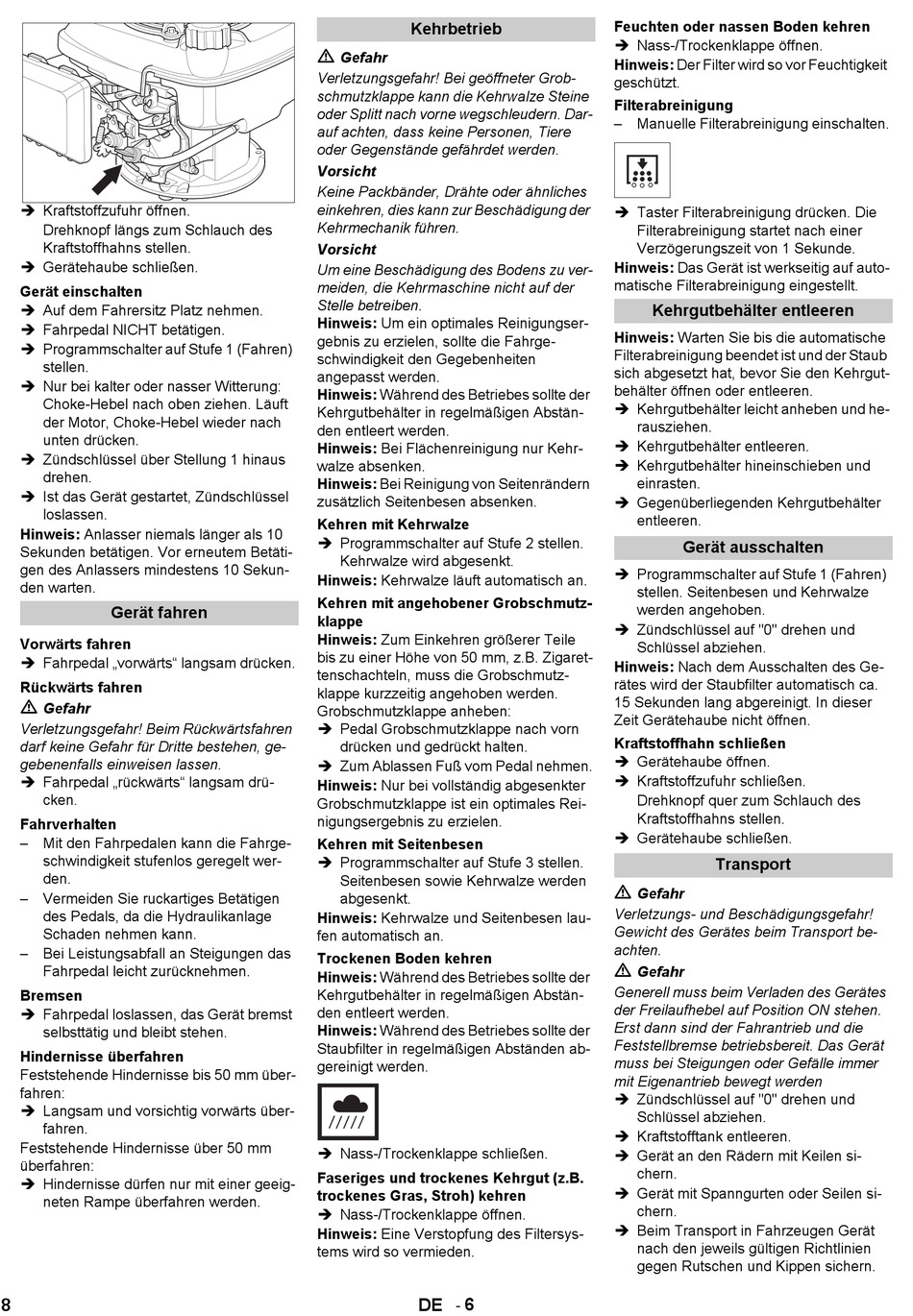

Kärcher KM 90/60 R P Operating Instructions Manual page 8

 Kraftstoffzufuhr öffnen.
Drehknopf längs zum Schlauch des
Kraftstoffhahns stellen.
 Gerätehaube schließen.
Gerät einschalten
 Auf dem Fahrersitz Platz nehmen.
 Fahrpedal NICHT betätigen.
 Programmschalter auf Stufe 1 (Fahren)
stellen.
 Nur bei kalter oder nasser Witterung:
Choke-Hebel nach oben ziehen. Läuft
der Motor, Choke-Hebel wieder nach
unten drücken.
 Zündschlüssel über Stellung 1 hinaus
drehen.
 Ist das Gerät gestartet, Zündschlüssel
loslassen.
Hinweis: Anlasser niemals länger als 10
Sekunden betätigen. Vor erneutem Betäti-
gen des Anlassers mindestens 10 Sekun-
den warten.
Gerät fahren
Vorwärts fahren
 Fahrpedal „vorwärts" langsam drücken.
Rückwärts fahren
Gefahr
Verletzungsgefahr! Beim Rückwärtsfahren
darf keine Gefahr für Dritte bestehen, ge-
gebenenfalls einweisen lassen.
 Fahrpedal „rückwärts" langsam drü-
cken.
Fahrverhalten
– Mit den Fahrpedalen kann die Fahrge-
schwindigkeit stufenlos geregelt wer-
den.
– Vermeiden Sie ruckartiges Betätigen
des Pedals, da die Hydraulikanlage
Schaden nehmen kann.
– Bei Leistungsabfall an Steigungen das
Fahrpedal leicht zurücknehmen.
Bremsen
 Fahrpedal loslassen, das Gerät bremst
selbsttätig und bleibt stehen.
Hindernisse überfahren
Feststehende Hindernisse bis 50 mm über-
fahren:
 Langsam und vorsichtig vorwärts über-
fahren.
Feststehende Hindernisse über 50 mm
überfahren:
 Hindernisse dürfen nur mit einer geeig-
neten Rampe überfahren werden.
8
Kehrbetrieb
Gefahr
Verletzungsgefahr! Bei geöffneter Grob-
schmutzklappe kann die Kehrwalze Steine
oder Splitt nach vorne wegschleudern. Dar-
auf achten, dass keine Personen, Tiere
oder Gegenstände gefährdet werden.
Vorsicht
Keine Packbänder, Drähte oder ähnliches
einkehren, dies kann zur Beschädigung der
Kehrmechanik führen.
Vorsicht
Um eine Beschädigung des Bodens zu ver-
meiden, die Kehrmaschine nicht auf der
Stelle betreiben.
Hinweis: Um ein optimales Reinigungser-
gebnis zu erzielen, sollte die Fahrge-
schwindigkeit den Gegebenheiten
angepasst werden.
Hinweis: Während des Betriebes sollte der
Kehrgutbehälter in regelmäßigen Abstän-
den entleert werden.
Hinweis: Bei Flächenreinigung nur Kehr-
walze absenken.
Hinweis: Bei Reinigung von Seitenrändern
zusätzlich Seitenbesen absenken.
Kehren mit Kehrwalze
 Programmschalter auf Stufe 2 stellen.
Kehrwalze wird abgesenkt.
Hinweis: Kehrwalze läuft automatisch an.
Kehren mit angehobener Grobschmutz-
klappe
Hinweis: Zum Einkehren größerer Teile
bis zu einer Höhe von 50 mm, z.B. Zigaret-
tenschachteln, muss die Grobschmutz-
klappe kurzzeitig angehoben werden.
Grobschmutzklappe anheben:
 Pedal Grobschmutzklappe nach vorn
drücken und gedrückt halten.
 Zum Ablassen Fuß vom Pedal nehmen.
Hinweis: Nur bei vollständig abgesenkter
Grobschmutzklappe ist ein optimales Rei-
nigungsergebnis zu erzielen.
Kehren mit Seitenbesen
 Programmschalter auf Stufe 3 stellen.
Seitenbesen sowie Kehrwalze werden
abgesenkt.
Hinweis: Kehrwalze und Seitenbesen lau-
fen automatisch an.
Trockenen Boden kehren
Hinweis: Während des Betriebes sollte der
Kehrgutbehälter in regelmäßigen Abstän-
den entleert werden.
Hinweis: Während des Betriebes sollte der
Staubfilter in regelmäßigen Abständen ab-
gereinigt werden.
 Nass-/Trockenklappe schließen.
Faseriges und trockenes Kehrgut (z.B.
trockenes Gras, Stroh) kehren
 Nass-/Trockenklappe öffnen.
Hinweis: Eine Verstopfung des Filtersys-
tems wird so vermieden.
6
-
DE
Feuchten oder nassen Boden kehren
 Nass-/Trockenklappe öffnen.
Hinweis: Der Filter wird so vor Feuchtigkeit
geschützt.
Filterabreinigung
– Manuelle Filterabreinigung einschalten.
 Taster Filterabreinigung drücken. Die
Filterabreinigung startet nach einer
Verzögerungszeit von 1 Sekunde.
Hinweis: Das Gerät ist werkseitig auf auto-
matische Filterabreinigung eingestellt.
Kehrgutbehälter entleeren
Hinweis: Warten Sie bis die automatische
Filterabreinigung beendet ist und der Staub
sich abgesetzt hat, bevor Sie den Kehrgut-
behälter öffnen oder entleeren.
 Kehrgutbehälter leicht anheben und he-
rausziehen.
 Kehrgutbehälter entleeren.
 Kehrgutbehälter hineinschieben und
einrasten.
 Gegenüberliegenden Kehrgutbehälter
entleeren.
Gerät ausschalten
 Programmschalter auf Stufe 1 (Fahren)
stellen. Seitenbesen und Kehrwalze
werden angehoben.
 Zündschlüssel auf "0" drehen und
Schlüssel abziehen.
Hinweis: Nach dem Ausschalten des Ge-
rätes wird der Staubfilter automatisch ca.
15 Sekunden lang abgereinigt. In dieser
Zeit Gerätehaube nicht öffnen.
Kraftstoffhahn schließen
 Gerätehaube öffnen.
 Kraftstoffzufuhr schließen.
Drehknopf quer zum Schlauch des
Kraftstoffhahns stellen.
 Gerätehaube schließen.
Transport
Gefahr
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport be-
achten.
Gefahr
Generell muss beim Verladen des Gerätes
der Freilaufhebel auf Position ON stehen.
Erst dann sind der Fahrantrieb und die
Feststellbremse betriebsbereit. Das Gerät
muss bei Steigungen oder Gefälle immer
mit Eigenantrieb bewegt werden
 Zündschlüssel auf "0" drehen und
Schlüssel abziehen.
 Kraftstofftank entleeren.
 Gerät an den Rädern mit Keilen si-
chern.
 Gerät mit Spanngurten oder Seilen si-
chern.
 Beim Transport in Fahrzeugen Gerät
nach den jeweils gültigen Richtlinien
gegen Rutschen und Kippen sichern.
