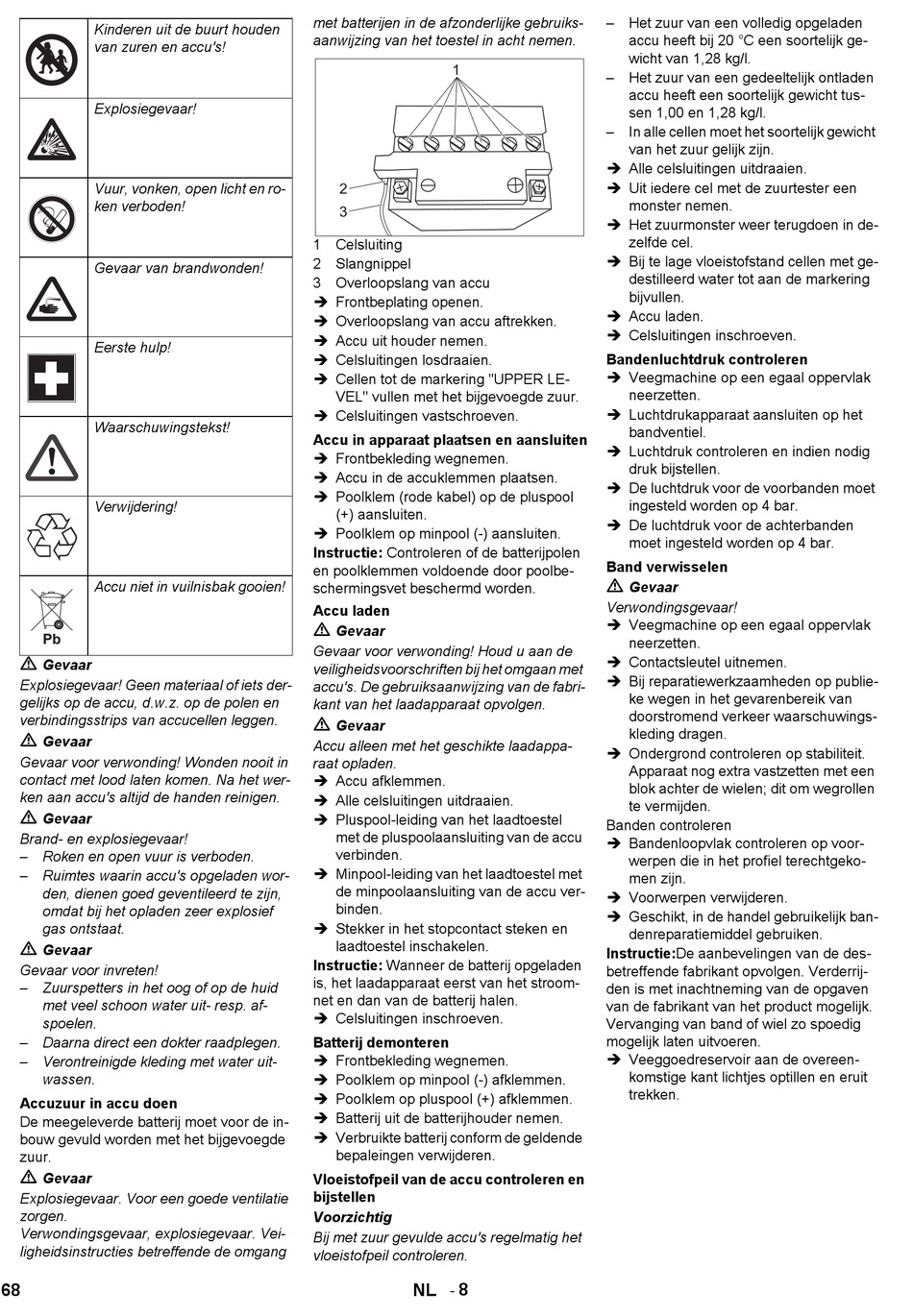

Kärcher KM 90/60 R P Operating Instructions Manual page 68

Kinderen uit de buurt houden
van zuren en accu's!
Explosiegevaar!
Vuur, vonken, open licht en ro-
ken verboden!
Gevaar van brandwonden!
Eerste hulp!
Waarschuwingstekst!
Verwijdering!
Accu niet in vuilnisbak gooien!
Gevaar
Explosiegevaar! Geen materiaal of iets der-
gelijks op de accu, d.w.z. op de polen en
verbindingsstrips van accucellen leggen.
Gevaar
Gevaar voor verwonding! Wonden nooit in
contact met lood laten komen. Na het wer-
ken aan accu's altijd de handen reinigen.
Gevaar
Brand- en explosiegevaar!
– Roken en open vuur is verboden.
– Ruimtes waarin accu's opgeladen wor-
den, dienen goed geventileerd te zijn,
omdat bij het opladen zeer explosief
gas ontstaat.
Gevaar
Gevaar voor invreten!
– Zuurspetters in het oog of op de huid
met veel schoon water uit- resp. af-
spoelen.
– Daarna direct een dokter raadplegen.
– Verontreinigde kleding met water uit-
wassen.
Accuzuur in accu doen
De meegeleverde batterij moet voor de in-
bouw gevuld worden met het bijgevoegde
zuur.
Gevaar
Explosiegevaar. Voor een goede ventilatie
zorgen.
Verwondingsgevaar, explosiegevaar. Vei-
ligheidsinstructies betreffende de omgang
68
met batterijen in de afzonderlijke gebruiks-
aanwijzing van het toestel in acht nemen.
1
2
3
1 Celsluiting
2 Slangnippel
3 Overloopslang van accu
 Frontbeplating openen.
 Overloopslang van accu aftrekken.
 Accu uit houder nemen.
 Celsluitingen losdraaien.
 Cellen tot de markering "UPPER LE-
VEL" vullen met het bijgevoegde zuur.
 Celsluitingen vastschroeven.
Accu in apparaat plaatsen en aansluiten
 Frontbekleding wegnemen.
 Accu in de accuklemmen plaatsen.
 Poolklem (rode kabel) op de pluspool
(+) aansluiten.
 Poolklem op minpool (-) aansluiten.
Instructie: Controleren of de batterijpolen
en poolklemmen voldoende door poolbe-
schermingsvet beschermd worden.
Accu laden
Gevaar
Gevaar voor verwonding! Houd u aan de
veiligheidsvoorschriften bij het omgaan met
accu's. De gebruiksaanwijzing van de fabri-
kant van het laadapparaat opvolgen.
Gevaar
Accu alleen met het geschikte laadappa-
raat opladen.
 Accu afklemmen.
 Alle celsluitingen uitdraaien.
 Pluspool-leiding van het laadtoestel
met de pluspoolaansluiting van de accu
verbinden.
 Minpool-leiding van het laadtoestel met
de minpoolaansluiting van de accu ver-
binden.
 Stekker in het stopcontact steken en
laadtoestel inschakelen.
Instructie: Wanneer de batterij opgeladen
is, het laadapparaat eerst van het stroom-
net en dan van de batterij halen.
 Celsluitingen inschroeven.
Batterij demonteren
 Frontbekleding wegnemen.
 Poolklem op minpool (-) afklemmen.
 Poolklem op pluspool (+) afklemmen.
 Batterij uit de batterijhouder nemen.
 Verbruikte batterij conform de geldende
bepaleingen verwijderen.
Vloeistofpeil van de accu controleren en
bijstellen
Voorzichtig
Bij met zuur gevulde accu's regelmatig het
vloeistofpeil controleren.
8
-
NL
– Het zuur van een volledig opgeladen
accu heeft bij 20 °C een soortelijk ge-
wicht van 1,28 kg/l.
– Het zuur van een gedeeltelijk ontladen
accu heeft een soortelijk gewicht tus-
sen 1,00 en 1,28 kg/l.
– In alle cellen moet het soortelijk gewicht
van het zuur gelijk zijn.
 Alle celsluitingen uitdraaien.
 Uit iedere cel met de zuurtester een
monster nemen.
 Het zuurmonster weer terugdoen in de-
zelfde cel.
 Bij te lage vloeistofstand cellen met ge-
destilleerd water tot aan de markering
bijvullen.
 Accu laden.
 Celsluitingen inschroeven.
Bandenluchtdruk controleren
 Veegmachine op een egaal oppervlak
neerzetten.
 Luchtdrukapparaat aansluiten op het
bandventiel.
 Luchtdruk controleren en indien nodig
druk bijstellen.
 De luchtdruk voor de voorbanden moet
ingesteld worden op 4 bar.
 De luchtdruk voor de achterbanden
moet ingesteld worden op 4 bar.
Band verwisselen
Gevaar
Verwondingsgevaar!
 Veegmachine op een egaal oppervlak
neerzetten.
 Contactsleutel uitnemen.
 Bij reparatiewerkzaamheden op publie-
ke wegen in het gevarenbereik van
doorstromend verkeer waarschuwings-
kleding dragen.
 Ondergrond controleren op stabiliteit.
Apparaat nog extra vastzetten met een
blok achter de wielen; dit om wegrollen
te vermijden.
Banden controleren
 Bandenloopvlak controleren op voor-
werpen die in het profiel terechtgeko-
men zijn.
 Voorwerpen verwijderen.
 Geschikt, in de handel gebruikelijk ban-
denreparatiemiddel gebruiken.
Instructie:De aanbevelingen van de des-
betreffende fabrikant opvolgen. Verderrij-
den is met inachtneming van de opgaven
van de fabrikant van het product mogelijk.
Vervanging van band of wiel zo spoedig
mogelijk laten uitvoeren.
 Veeggoedreservoir aan de overeen-
komstige kant lichtjes optillen en eruit
trekken.
