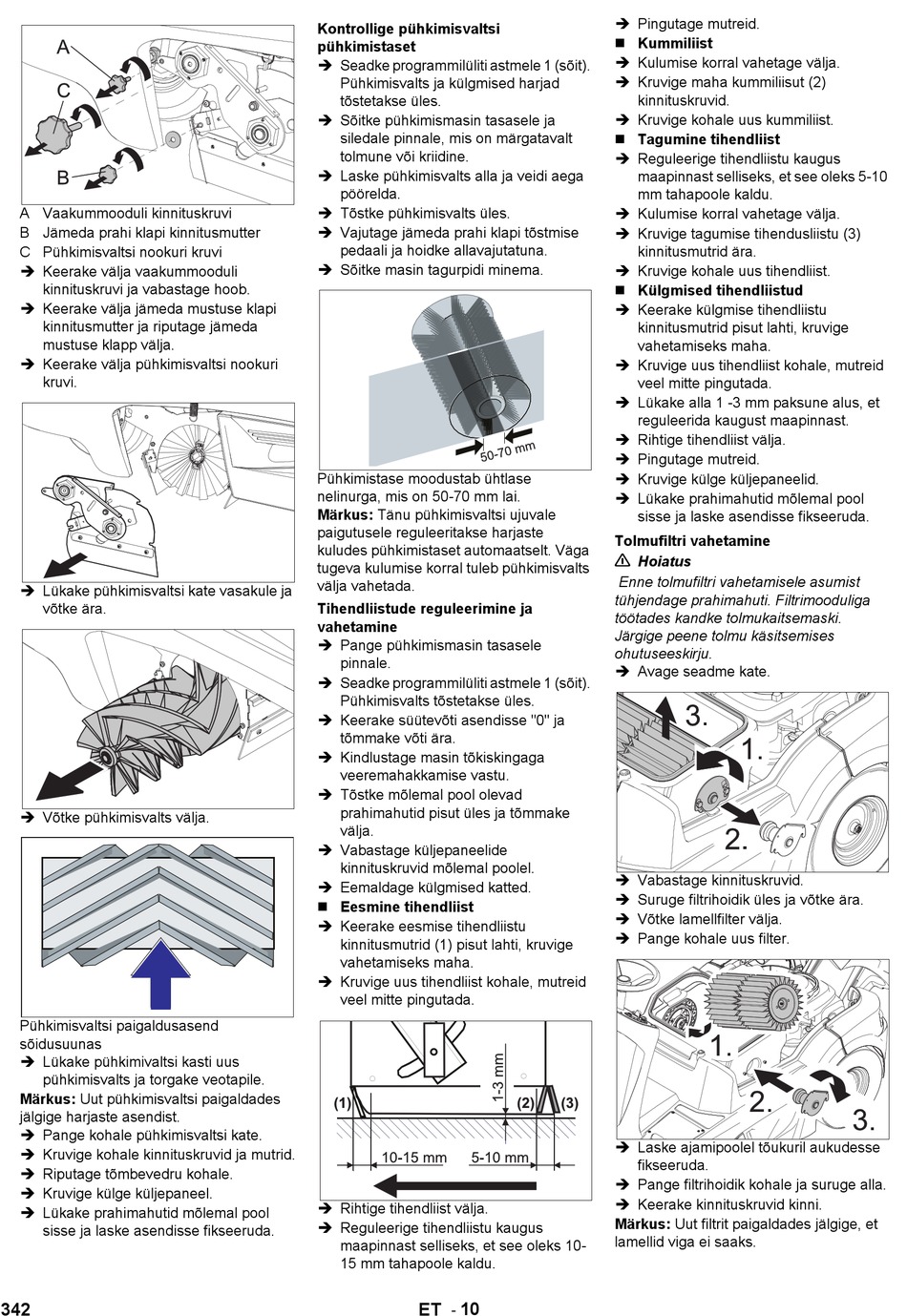

Kärcher KM 90/60 R P Operating Instructions Manual page 342

A Vaakummooduli kinnituskruvi
B Jämeda prahi klapi kinnitusmutter
C Pühkimisvaltsi nookuri kruvi
 Keerake välja vaakummooduli
kinnituskruvi ja vabastage hoob.
 Keerake välja jämeda mustuse klapi
kinnitusmutter ja riputage jämeda
mustuse klapp välja.
 Keerake välja pühkimisvaltsi nookuri
kruvi.
 Lükake pühkimisvaltsi kate vasakule ja
võtke ära.
 Võtke pühkimisvalts välja.
Pühkimisvaltsi paigaldusasend
sõidusuunas
 Lükake pühkimivaltsi kasti uus
pühkimisvalts ja torgake veotapile.
Märkus: Uut pühkimisvaltsi paigaldades
jälgige harjaste asendist.
 Pange kohale pühkimisvaltsi kate.
 Kruvige kohale kinnituskruvid ja mutrid.
 Riputage tõmbevedru kohale.
 Kruvige külge küljepaneel.
 Lükake prahimahutid mõlemal pool
sisse ja laske asendisse fikseeruda.
342
Kontrollige pühkimisvaltsi
pühkimistaset
 Seadke programmilüliti astmele 1 (sõit).
Pühkimisvalts ja külgmised harjad
tõstetakse üles.
 Sõitke pühkimismasin tasasele ja
siledale pinnale, mis on märgatavalt
tolmune või kriidine.
 Laske pühkimisvalts alla ja veidi aega
pöörelda.
 Tõstke pühkimisvalts üles.
 Vajutage jämeda prahi klapi tõstmise
pedaali ja hoidke allavajutatuna.
 Sõitke masin tagurpidi minema.
Pühkimistase moodustab ühtlase
nelinurga, mis on 50-70 mm lai.
Märkus: Tänu pühkimisvaltsi ujuvale
paigutusele reguleeritakse harjaste
kuludes pühkimistaset automaatselt. Väga
tugeva kulumise korral tuleb pühkimisvalts
välja vahetada.
Tihendliistude reguleerimine ja
vahetamine
 Pange pühkimismasin tasasele
pinnale.
 Seadke programmilüliti astmele 1 (sõit).
Pühkimisvalts tõstetakse üles.
 Keerake süütevõti asendisse "0" ja
tõmmake võti ära.
 Kindlustage masin tõkiskingaga
veeremahakkamise vastu.
 Tõstke mõlemal pool olevad
prahimahutid pisut üles ja tõmmake
välja.
 Vabastage küljepaneelide
kinnituskruvid mõlemal poolel.
 Eemaldage külgmised katted.
 Eesmine tihendliist
 Keerake eesmise tihendliistu
kinnitusmutrid (1) pisut lahti, kruvige
vahetamiseks maha.
 Kruvige uus tihendliist kohale, mutreid
veel mitte pingutada.
 Rihtige tihendliist välja.
 Reguleerige tihendliistu kaugus
maapinnast selliseks, et see oleks 10-
15 mm tahapoole kaldu.
10
-
ET
 Pingutage mutreid.
 Kummiliist
 Kulumise korral vahetage välja.
 Kruvige maha kummiliisut (2)
kinnituskruvid.
 Kruvige kohale uus kummiliist.
 Tagumine tihendliist
 Reguleerige tihendliistu kaugus
maapinnast selliseks, et see oleks 5-10
mm tahapoole kaldu.
 Kulumise korral vahetage välja.
 Kruvige tagumise tihendusliistu (3)
kinnitusmutrid ära.
 Kruvige kohale uus tihendliist.
 Külgmised tihendliistud
 Keerake külgmise tihendliistu
kinnitusmutrid pisut lahti, kruvige
vahetamiseks maha.
 Kruvige uus tihendliist kohale, mutreid
veel mitte pingutada.
 Lükake alla 1 -3 mm paksune alus, et
reguleerida kaugust maapinnast.
 Rihtige tihendliist välja.
 Pingutage mutreid.
 Kruvige külge küljepaneelid.
 Lükake prahimahutid mõlemal pool
sisse ja laske asendisse fikseeruda.
Tolmufiltri vahetamine
Hoiatus
Enne tolmufiltri vahetamisele asumist
tühjendage prahimahuti. Filtrimooduliga
töötades kandke tolmukaitsemaski.
Järgige peene tolmu käsitsemises
ohutuseeskirju.
 Avage seadme kate.
 Vabastage kinnituskruvid.
 Suruge filtrihoidik üles ja võtke ära.
 Võtke lamellfilter välja.
 Pange kohale uus filter.
 Laske ajamipoolel tõukuril aukudesse
fikseeruda.
 Pange filtrihoidik kohale ja suruge alla.
 Keerake kinnituskruvid kinni.
Märkus: Uut filtrit paigaldades jälgige, et
lamellid viga ei saaks.
