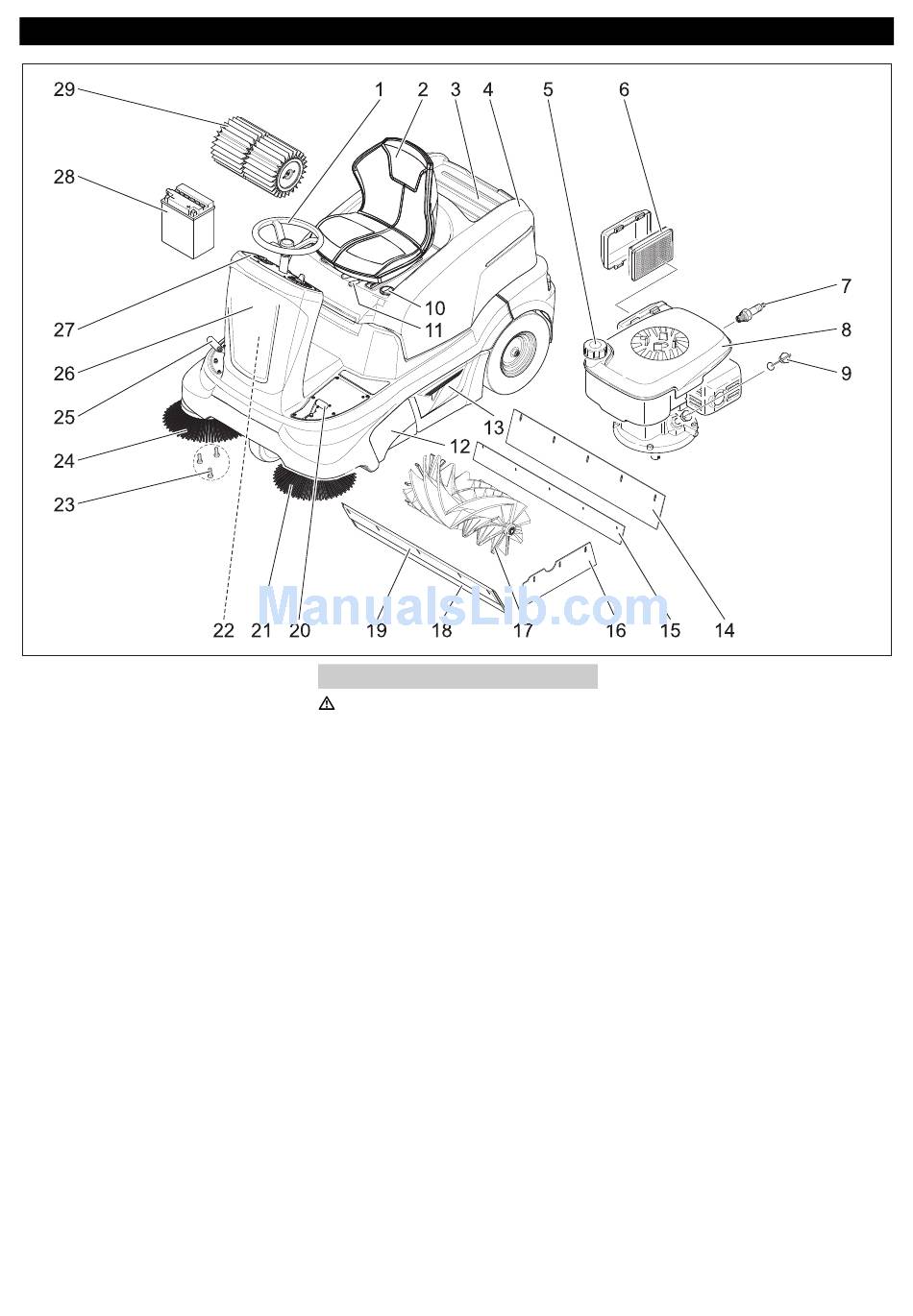

1 Lenkrad
2 Sitz (mit Sitzkontaktschalter)
3 Ablagefläche
4 Gerätehaube
5 Tankverschluss
6 Luftfilter
7 Zündkerze
8 Benzin-Motor
9 Ölmessstab
10 Nass-/Trockenklappe
11 Hebel Sitzverstellung
12 Seitenverkleidung
13 Kehrgutbehälter (beidseitig)
14 Hintere Dichtleiste
15 Gummileiste
16 Seitliche Dichtleiste
17 Kehrwalze
18 Vordere Dichtleiste
19 Grobschmutzklappe
20 Pedal Grobschmutzklappe heben/sen-
ken
21 Linker Seitenbesen (Option)
22 Sicherungen (hinter Frontverkleidung)
23 Befestigung des Seitenbesens
24 Rechter Seitenbesen
25 Fahrpedal
26 Frontverkleidung
27 Bedienpult
28 Batterie (hinter Frontverkleidung)
29 Staubfilter
Bedien- und Funktionselemente
Gerätehaube öffnen/schließen
Gefahr
Quetschgefahr beim Schließen der Gerä-
tehaube. Deshalb Gerätehaube langsam
absenken.
