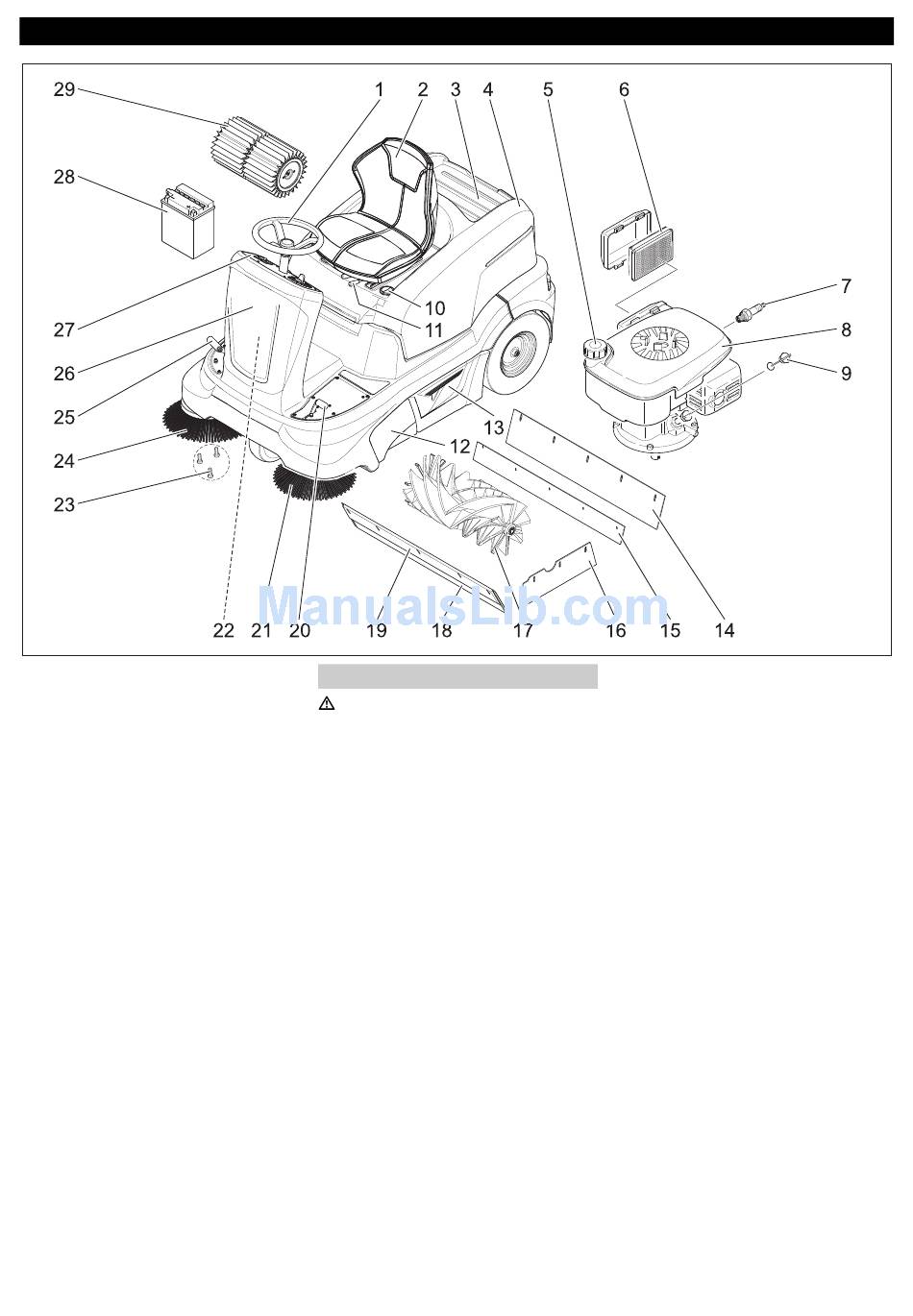

1 Stuurwiel
2 Stoel (met zitcontactschakelaar)
3 Aflegvlak
4 Apparaatkap
5 Tanksluiting
6 Luchtfilter
7 Bougie
8 Benzinemotor
9 Oliepeilstok
10 Nat-/droogklep
11 Hefboom stoelverstelling
12 Zijbekleding
13 Veeggoedreservoir (beide kanten)
14 Achterste pakkingrand
15 Rubberlijst
16 Zijdelingse afdichtlijst
17 Veegrol
18 Voorste afdichtlijst
19 Grofvuilklep
20 Pedaal grofvuilklep omhoog/omlaag
21 Linker zijbezem (optie)
22 Zekeringen (achter frontplaat)
23 Bevestiging van de zijbezem
24 Rechter zijbezem
25 Gaspedaal
26 Frontpaneel
27 Bedieningspaneel
28 Batterij (achter frontpaneel)
29 Stoffilter
Elementen voor de bediening en de functies
Apparaatkap openen / sluiten
Gevaar
Knelgevaar bij het sluiten van de apparaat-
kap. Daarom de apparaatkap langzaam la-
ten zakken.
