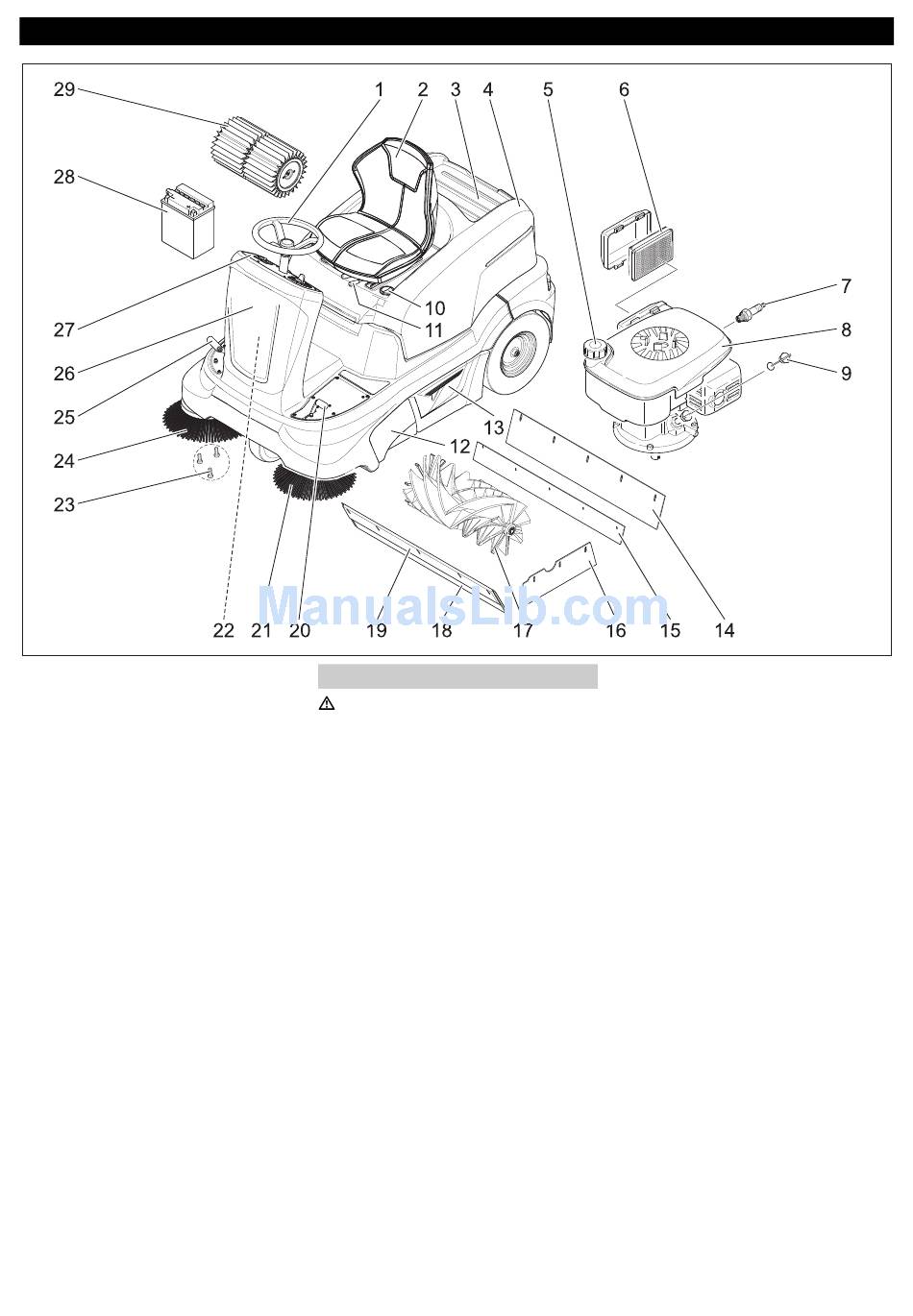

1 Volant
2 Siège (avec contacteur de siège)
3 Surface d'appui
4 Capot
5 Verrouillage du réservoir
6 Filtre d'air
7 Bougie d'allumage
8 Moteur à essence
9 Jauge d'huile
10 Clapet sol sec/sol humide
11 Levier de réglage du siège
12 Revêtement latéral
13 Bac à poussières (des deux côtés)
14 Baguette d'étanchéité arrière
15 barre de caoutchouc
16 Bague d'étanchéité arrière
17 Brosse rotative
18 Baguette d'étanchéité avant
19 Trappe à gros déchets
20 Pédale d'actionnement de la trappe à
gros déchets (lever/abaisser)
21 Balai latéral gauche (en option)
22 Fusibles (sous le capot avant)
23 Fixation du balai latéral
24 Balai latéral droit
25 Pédale de marche
26 Revêtement frontal
27 Pupitre de commande
28 Batterie (derrière l'habillage frontal)
29 Filtre à poussières
Eléments de commande et de fonction
Ouvrir/fermer le capot de l'appareil
Danger
Risque d'écrasement lors de la fermeture
du capot de l'appareil. C'est pourquoi il faut
abaisser lentement le capot de l'appareil.
