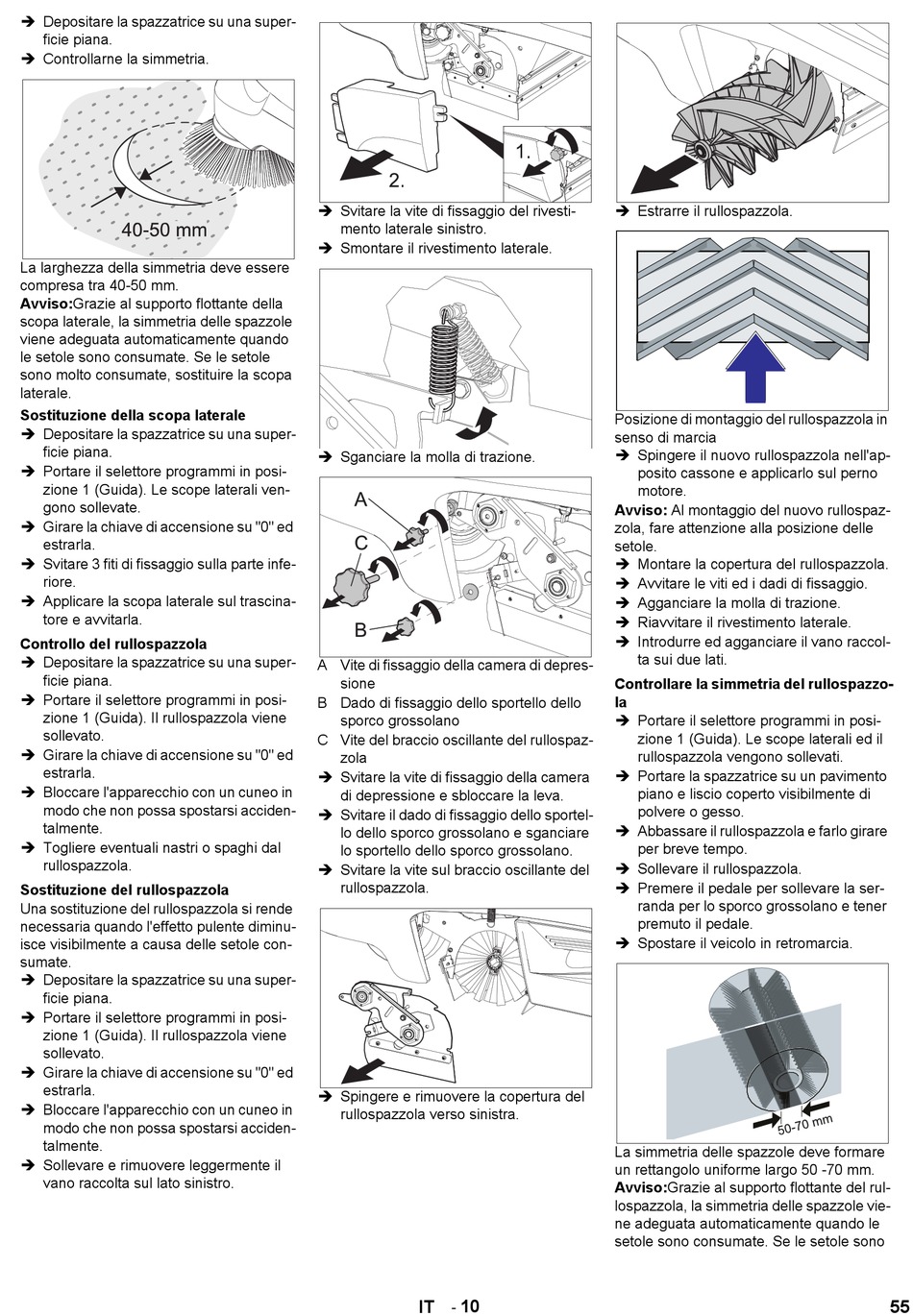

Kärcher KM 90/60 R P Operating Instructions Manual page 55

 Depositare la spazzatrice su una super-
ficie piana.
 Controllarne la simmetria.
La larghezza della simmetria deve essere
compresa tra 40-50 mm.
Avviso:Grazie al supporto flottante della
scopa laterale, la simmetria delle spazzole
viene adeguata automaticamente quando
le setole sono consumate. Se le setole
sono molto consumate, sostituire la scopa
laterale.
Sostituzione della scopa laterale
 Depositare la spazzatrice su una super-
ficie piana.
 Portare il selettore programmi in posi-
zione 1 (Guida). Le scope laterali ven-
gono sollevate.
 Girare la chiave di accensione su "0" ed
estrarla.
 Svitare 3 fiti di fissaggio sulla parte infe-
riore.
 Applicare la scopa laterale sul trascina-
tore e avvitarla.
Controllo del rullospazzola
 Depositare la spazzatrice su una super-
ficie piana.
 Portare il selettore programmi in posi-
zione 1 (Guida). Il rullospazzola viene
sollevato.
 Girare la chiave di accensione su "0" ed
estrarla.
 Bloccare l'apparecchio con un cuneo in
modo che non possa spostarsi acciden-
talmente.
 Togliere eventuali nastri o spaghi dal
rullospazzola.
Sostituzione del rullospazzola
Una sostituzione del rullospazzola si rende
necessaria quando l'effetto pulente diminu-
isce visibilmente a causa delle setole con-
sumate.
 Depositare la spazzatrice su una super-
ficie piana.
 Portare il selettore programmi in posi-
zione 1 (Guida). Il rullospazzola viene
sollevato.
 Girare la chiave di accensione su "0" ed
estrarla.
 Bloccare l'apparecchio con un cuneo in
modo che non possa spostarsi acciden-
talmente.
 Sollevare e rimuovere leggermente il
vano raccolta sul lato sinistro.
 Svitare la vite di fissaggio del rivesti-
mento laterale sinistro.
 Smontare il rivestimento laterale.
 Sganciare la molla di trazione.
A Vite di fissaggio della camera di depres-
sione
B Dado di fissaggio dello sportello dello
sporco grossolano
C Vite del braccio oscillante del rullospaz-
zola
 Svitare la vite di fissaggio della camera
di depressione e sbloccare la leva.
 Svitare il dado di fissaggio dello sportel-
lo dello sporco grossolano e sganciare
lo sportello dello sporco grossolano.
 Svitare la vite sul braccio oscillante del
rullospazzola.
 Spingere e rimuovere la copertura del
rullospazzola verso sinistra.
10
-
IT
 Estrarre il rullospazzola.
Posizione di montaggio del rullospazzola in
senso di marcia
 Spingere il nuovo rullospazzola nell'ap-
posito cassone e applicarlo sul perno
motore.
Avviso: Al montaggio del nuovo rullospaz-
zola, fare attenzione alla posizione delle
setole.
 Montare la copertura del rullospazzola.
 Avvitare le viti ed i dadi di fissaggio.
 Agganciare la molla di trazione.
 Riavvitare il rivestimento laterale.
 Introdurre ed agganciare il vano raccol-
ta sui due lati.
Controllare la simmetria del rullospazzo-
la
 Portare il selettore programmi in posi-
zione 1 (Guida). Le scope laterali ed il
rullospazzola vengono sollevati.
 Portare la spazzatrice su un pavimento
piano e liscio coperto visibilmente di
polvere o gesso.
 Abbassare il rullospazzola e farlo girare
per breve tempo.
 Sollevare il rullospazzola.
 Premere il pedale per sollevare la ser-
randa per lo sporco grossolano e tener
premuto il pedale.
 Spostare il veicolo in retromarcia.
La simmetria delle spazzole deve formare
un rettangolo uniforme largo 50 -70 mm.
Avviso:Grazie al supporto flottante del rul-
lospazzola, la simmetria delle spazzole vie-
ne adeguata automaticamente quando le
setole sono consumate. Se le setole sono
