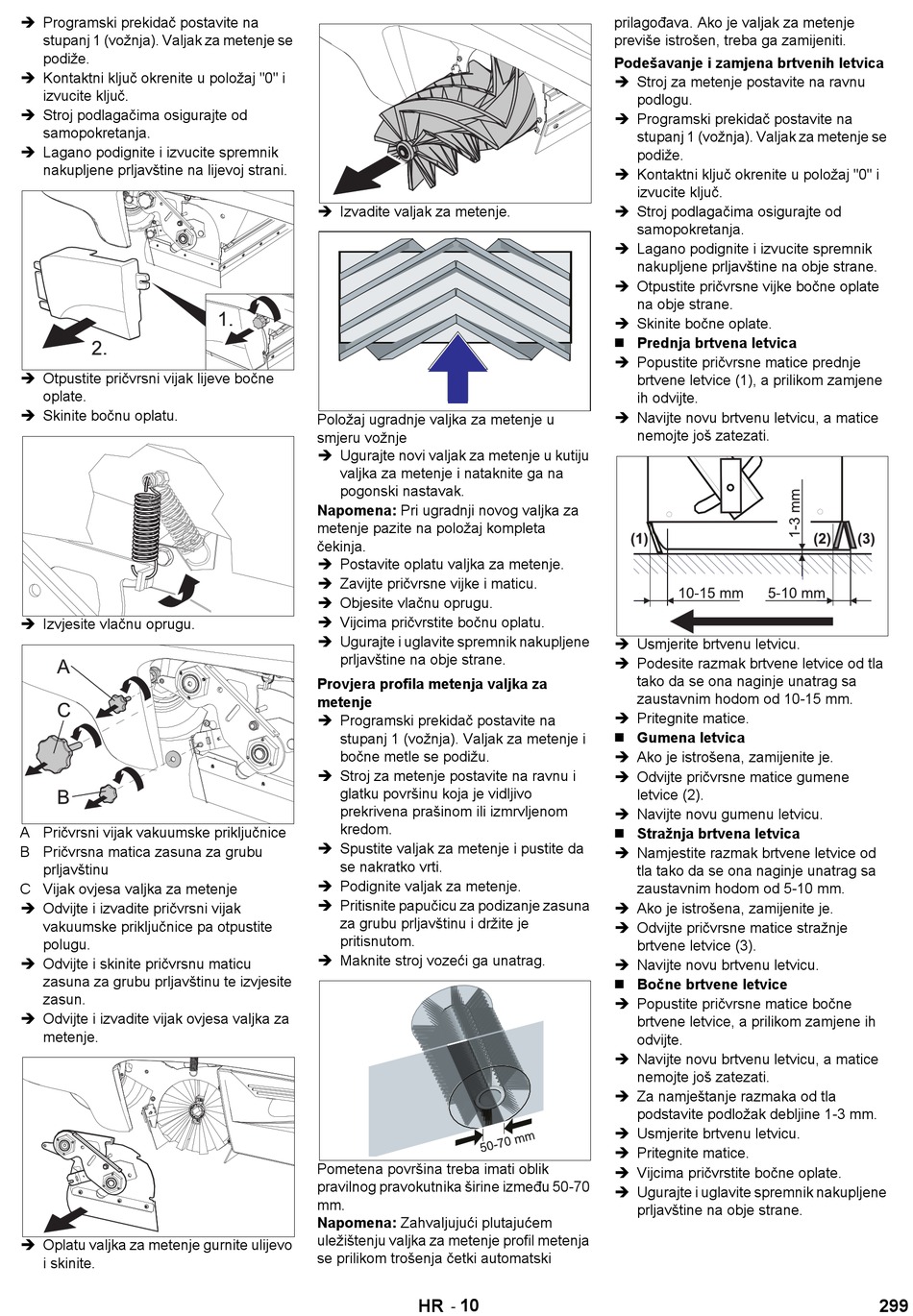

 Programski prekidač postavite na
stupanj 1 (vožnja). Valjak za metenje se
podiže.
 Kontaktni ključ okrenite u položaj "0" i
izvucite ključ.
 Stroj podlagačima osigurajte od
samopokretanja.
 Lagano podignite i izvucite spremnik
nakupljene prljavštine na lijevoj strani.
 Otpustite pričvrsni vijak lijeve bočne
oplate.
 Skinite bočnu oplatu.
 Izvjesite vlačnu oprugu.
A Pričvrsni vijak vakuumske priključnice
B Pričvrsna matica zasuna za grubu
prljavštinu
C Vijak ovjesa valjka za metenje
 Odvijte i izvadite pričvrsni vijak
vakuumske priključnice pa otpustite
polugu.
 Odvijte i skinite pričvrsnu maticu
zasuna za grubu prljavštinu te izvjesite
zasun.
 Odvijte i izvadite vijak ovjesa valjka za
metenje.
 Oplatu valjka za metenje gurnite ulijevo
i skinite.
 Izvadite valjak za metenje.
Položaj ugradnje valjka za metenje u
smjeru vožnje
 Ugurajte novi valjak za metenje u kutiju
valjka za metenje i nataknite ga na
pogonski nastavak.
Napomena: Pri ugradnji novog valjka za
metenje pazite na položaj kompleta
čekinja.
 Postavite oplatu valjka za metenje.
 Zavijte pričvrsne vijke i maticu.
 Objesite vlačnu oprugu.
 Vijcima pričvrstite bočnu oplatu.
 Ugurajte i uglavite spremnik nakupljene
prljavštine na obje strane.
Provjera profila metenja valjka za
metenje
 Programski prekidač postavite na
stupanj 1 (vožnja). Valjak za metenje i
bočne metle se podižu.
 Stroj za metenje postavite na ravnu i
glatku površinu koja je vidljivo
prekrivena prašinom ili izmrvljenom
kredom.
 Spustite valjak za metenje i pustite da
se nakratko vrti.
 Podignite valjak za metenje.
 Pritisnite papučicu za podizanje zasuna
za grubu prljavštinu i držite je
pritisnutom.
 Maknite stroj vozeći ga unatrag.
Pometena površina treba imati oblik
pravilnog pravokutnika širine između 50-70
mm.
Napomena: Zahvaljujući plutajućem
uležištenju valjka za metenje profil metenja
se prilikom trošenja četki automatski
10
-
HR
prilagođava. Ako je valjak za metenje
previše istrošen, treba ga zamijeniti.
Podešavanje i zamjena brtvenih letvica
 Stroj za metenje postavite na ravnu
podlogu.
 Programski prekidač postavite na
stupanj 1 (vožnja). Valjak za metenje se
podiže.
 Kontaktni ključ okrenite u položaj "0" i
izvucite ključ.
 Stroj podlagačima osigurajte od
samopokretanja.
 Lagano podignite i izvucite spremnik
nakupljene prljavštine na obje strane.
 Otpustite pričvrsne vijke bočne oplate
na obje strane.
 Skinite bočne oplate.
 Prednja brtvena letvica
 Popustite pričvrsne matice prednje
brtvene letvice (1), a prilikom zamjene
ih odvijte.
 Navijte novu brtvenu letvicu, a matice
nemojte još zatezati.
 Usmjerite brtvenu letvicu.
 Podesite razmak brtvene letvice od tla
tako da se ona naginje unatrag sa
zaustavnim hodom od 10-15 mm.
 Pritegnite matice.
 Gumena letvica
 Ako je istrošena, zamijenite je.
 Odvijte pričvrsne matice gumene
letvice (2).
 Navijte novu gumenu letvicu.
 Stražnja brtvena letvica
 Namjestite razmak brtvene letvice od
tla tako da se ona naginje unatrag sa
zaustavnim hodom od 5-10 mm.
 Ako je istrošena, zamijenite je.
 Odvijte pričvrsne matice stražnje
brtvene letvice (3).
 Navijte novu brtvenu letvicu.
 Bočne brtvene letvice
 Popustite pričvrsne matice bočne
brtvene letvice, a prilikom zamjene ih
odvijte.
 Navijte novu brtvenu letvicu, a matice
nemojte još zatezati.
 Za namještanje razmaka od tla
podstavite podložak debljine 1-3 mm.
 Usmjerite brtvenu letvicu.
 Pritegnite matice.
 Vijcima pričvrstite bočne oplate.
 Ugurajte i uglavite spremnik nakupljene
prljavštine na obje strane.
