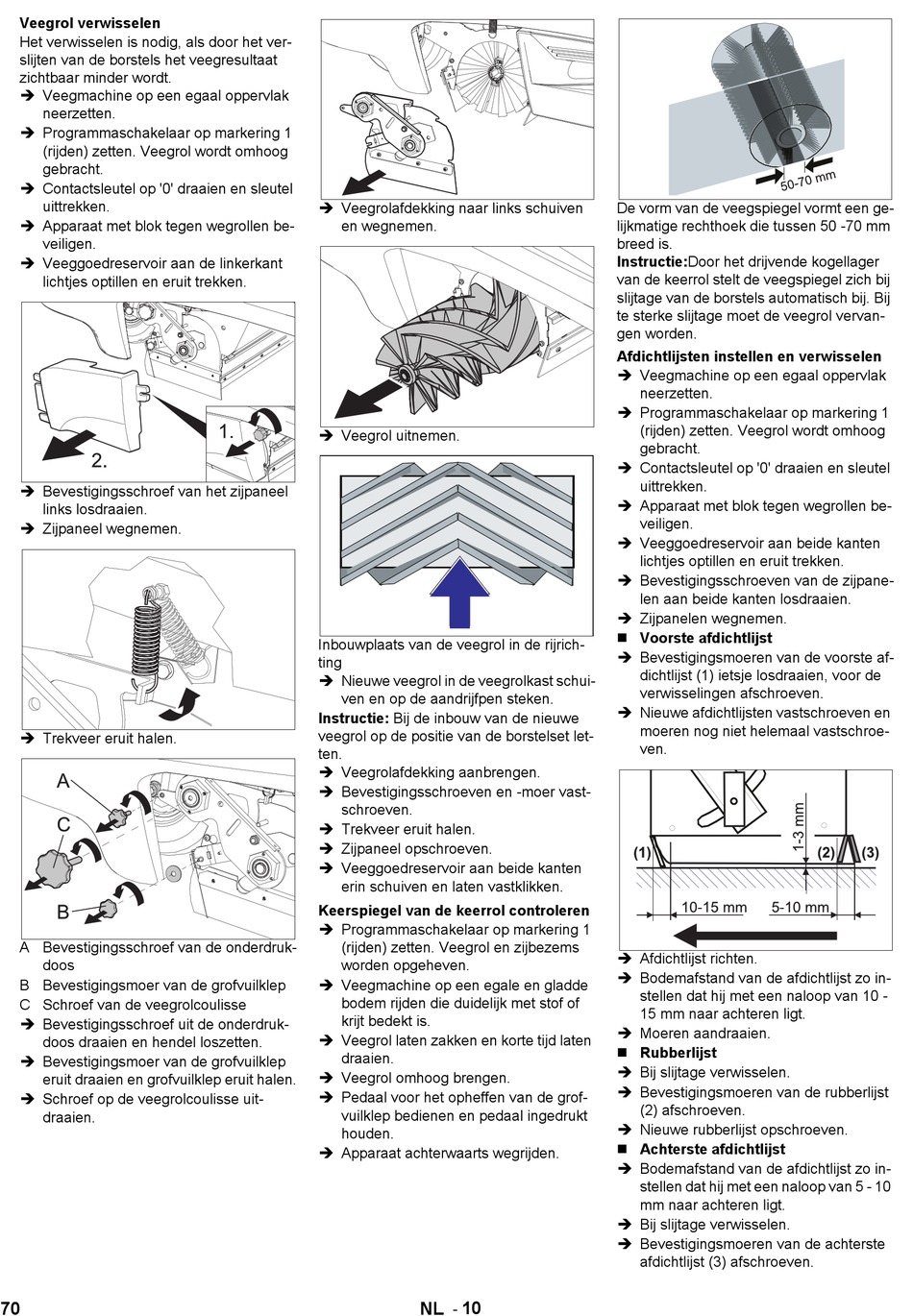

Veegrol verwisselen
Het verwisselen is nodig, als door het ver-
slijten van de borstels het veegresultaat
zichtbaar minder wordt.
 Veegmachine op een egaal oppervlak
neerzetten.
 Programmaschakelaar op markering 1
(rijden) zetten. Veegrol wordt omhoog
gebracht.
 Contactsleutel op '0' draaien en sleutel
uittrekken.
 Apparaat met blok tegen wegrollen be-
veiligen.
 Veeggoedreservoir aan de linkerkant
lichtjes optillen en eruit trekken.
 Bevestigingsschroef van het zijpaneel
links losdraaien.
 Zijpaneel wegnemen.
 Trekveer eruit halen.
A Bevestigingsschroef van de onderdruk-
doos
B Bevestigingsmoer van de grofvuilklep
C Schroef van de veegrolcoulisse
 Bevestigingsschroef uit de onderdruk-
doos draaien en hendel loszetten.
 Bevestigingsmoer van de grofvuilklep
eruit draaien en grofvuilklep eruit halen.
 Schroef op de veegrolcoulisse uit-
draaien.
70
 Veegrolafdekking naar links schuiven
en wegnemen.
 Veegrol uitnemen.
Inbouwplaats van de veegrol in de rijrich-
ting
 Nieuwe veegrol in de veegrolkast schui-
ven en op de aandrijfpen steken.
Instructie: Bij de inbouw van de nieuwe
veegrol op de positie van de borstelset let-
ten.
 Veegrolafdekking aanbrengen.
 Bevestigingsschroeven en -moer vast-
schroeven.
 Trekveer eruit halen.
 Zijpaneel opschroeven.
 Veeggoedreservoir aan beide kanten
erin schuiven en laten vastklikken.
Keerspiegel van de keerrol controleren
 Programmaschakelaar op markering 1
(rijden) zetten. Veegrol en zijbezems
worden opgeheven.
 Veegmachine op een egale en gladde
bodem rijden die duidelijk met stof of
krijt bedekt is.
 Veegrol laten zakken en korte tijd laten
draaien.
 Veegrol omhoog brengen.
 Pedaal voor het opheffen van de grof-
vuilklep bedienen en pedaal ingedrukt
houden.
 Apparaat achterwaarts wegrijden.
10
-
NL
De vorm van de veegspiegel vormt een ge-
lijkmatige rechthoek die tussen 50 -70 mm
breed is.
Instructie:Door het drijvende kogellager
van de keerrol stelt de veegspiegel zich bij
slijtage van de borstels automatisch bij. Bij
te sterke slijtage moet de veegrol vervan-
gen worden.
Afdichtlijsten instellen en verwisselen
 Veegmachine op een egaal oppervlak
neerzetten.
 Programmaschakelaar op markering 1
(rijden) zetten. Veegrol wordt omhoog
gebracht.
 Contactsleutel op '0' draaien en sleutel
uittrekken.
 Apparaat met blok tegen wegrollen be-
veiligen.
 Veeggoedreservoir aan beide kanten
lichtjes optillen en eruit trekken.
 Bevestigingsschroeven van de zijpane-
len aan beide kanten losdraaien.
 Zijpanelen wegnemen.
 Voorste afdichtlijst
 Bevestigingsmoeren van de voorste af-
dichtlijst (1) ietsje losdraaien, voor de
verwisselingen afschroeven.
 Nieuwe afdichtlijsten vastschroeven en
moeren nog niet helemaal vastschroe-
ven.
 Afdichtlijst richten.
 Bodemafstand van de afdichtlijst zo in-
stellen dat hij met een naloop van 10 -
15 mm naar achteren ligt.
 Moeren aandraaien.
 Rubberlijst
 Bij slijtage verwisselen.
 Bevestigingsmoeren van de rubberlijst
(2) afschroeven.
 Nieuwe rubberlijst opschroeven.
 Achterste afdichtlijst
 Bodemafstand van de afdichtlijst zo in-
stellen dat hij met een naloop van 5 - 10
mm naar achteren ligt.
 Bij slijtage verwisselen.
 Bevestigingsmoeren van de achterste
afdichtlijst (3) afschroeven.
