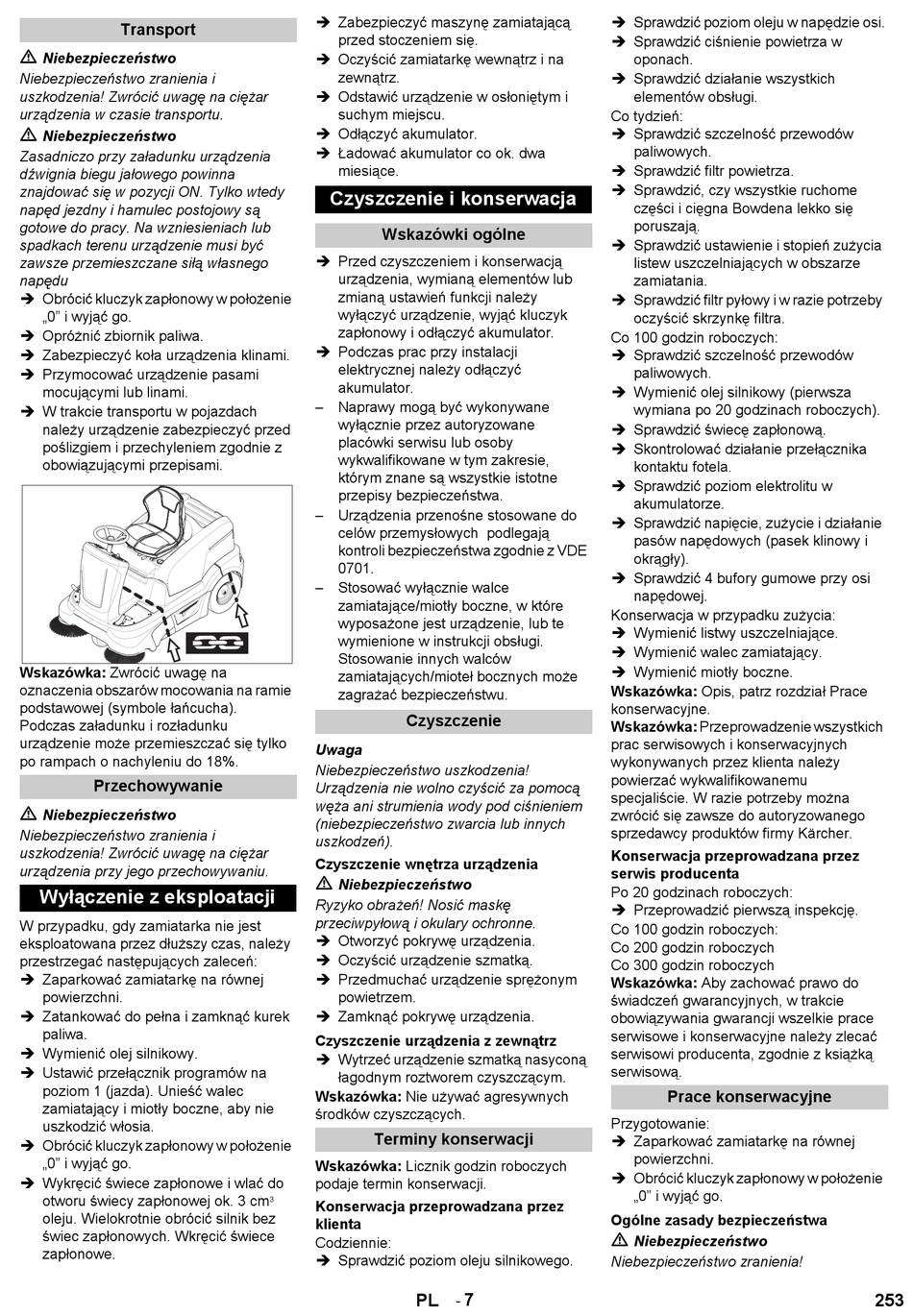

Kärcher KM 90/60 R P Operating Instructions Manual page 253

Transport
Niebezpieczeństwo
Niebezpieczeństwo zranienia i
uszkodzenia! Zwrócić uwagę na ciężar
urządzenia w czasie transportu.
Niebezpieczeństwo
Zasadniczo przy załadunku urządzenia
dźwignia biegu jałowego powinna
znajdować się w pozycji ON. Tylko wtedy
napęd jezdny i hamulec postojowy są
gotowe do pracy. Na wzniesieniach lub
spadkach terenu urządzenie musi być
zawsze przemieszczane siłą własnego
napędu
 Obrócić kluczyk zapłonowy w położenie
„0" i wyjąć go.
 Opróżnić zbiornik paliwa.
 Zabezpieczyć koła urządzenia klinami.
 Przymocować urządzenie pasami
mocującymi lub linami.
 W trakcie transportu w pojazdach
należy urządzenie zabezpieczyć przed
poślizgiem i przechyleniem zgodnie z
obowiązującymi przepisami.
Wskazówka: Zwrócić uwagę na
oznaczenia obszarów mocowania na ramie
podstawowej (symbole łańcucha).
Podczas załadunku i rozładunku
urządzenie może przemieszczać się tylko
po rampach o nachyleniu do 18%.
Przechowywanie
Niebezpieczeństwo
Niebezpieczeństwo zranienia i
uszkodzenia! Zwrócić uwagę na ciężar
urządzenia przy jego przechowywaniu.
Wyłączenie z eksploatacji
W przypadku, gdy zamiatarka nie jest
eksploatowana przez dłuższy czas, należy
przestrzegać następujących zaleceń:
 Zaparkować zamiatarkę na równej
powierzchni.
 Zatankować do pełna i zamknąć kurek
paliwa.
 Wymienić olej silnikowy.
 Ustawić przełącznik programów na
poziom 1 (jazda). Unieść walec
zamiatający i miotły boczne, aby nie
uszkodzić włosia.
 Obrócić kluczyk zapłonowy w położenie
„0" i wyjąć go.
 Wykręcić świece zapłonowe i wlać do
otworu świecy zapłonowej ok. 3 cm
oleju. Wielokrotnie obrócić silnik bez
świec zapłonowych. Wkręcić świece
zapłonowe.
 Zabezpieczyć maszynę zamiatającą
przed stoczeniem się.
 Oczyścić zamiatarkę wewnątrz i na
zewnątrz.
 Odstawić urządzenie w osłoniętym i
suchym miejscu.
 Odłączyć akumulator.
 Ładować akumulator co ok. dwa
miesiące.
Czyszczenie i konserwacja
Wskazówki ogólne
 Przed czyszczeniem i konserwacją
urządzenia, wymianą elementów lub
zmianą ustawień funkcji należy
wyłączyć urządzenie, wyjąć kluczyk
zapłonowy i odłączyć akumulator.
 Podczas prac przy instalacji
elektrycznej należy odłączyć
akumulator.
– Naprawy mogą być wykonywane
wyłącznie przez autoryzowane
placówki serwisu lub osoby
wykwalifikowane w tym zakresie,
którym znane są wszystkie istotne
przepisy bezpieczeństwa.
– Urządzenia przenośne stosowane do
celów przemysłowych podlegają
kontroli bezpieczeństwa zgodnie z VDE
0701.
– Stosować wyłącznie walce
zamiatające/miotły boczne, w które
wyposażone jest urządzenie, lub te
wymienione w instrukcji obsługi.
Stosowanie innych walców
zamiatających/mioteł bocznych może
zagrażać bezpieczeństwu.
Czyszczenie
Uwaga
Niebezpieczeństwo uszkodzenia!
Urządzenia nie wolno czyścić za pomocą
węża ani strumienia wody pod ciśnieniem
(niebezpieczeństwo zwarcia lub innych
uszkodzeń).
Czyszczenie wnętrza urządzenia
Niebezpieczeństwo
Ryzyko obrażeń! Nosić maskę
przeciwpyłową i okulary ochronne.
 Otworzyć pokrywę urządzenia.
 Oczyścić urządzenie szmatką.
 Przedmuchać urządzenie sprężonym
powietrzem.
 Zamknąć pokrywę urządzenia.
Czyszczenie urządzenia z zewnątrz
 Wytrzeć urządzenie szmatką nasyconą
łagodnym roztworem czyszczącym.
Wskazówka: Nie używać agresywnych
środków czyszczących.
Terminy konserwacji
Wskazówka: Licznik godzin roboczych
podaje termin konserwacji.
3
Konserwacja przeprowadzana przez
klienta
Codziennie:
 Sprawdzić poziom oleju silnikowego.
PL
 Sprawdzić poziom oleju w napędzie osi.
 Sprawdzić ciśnienie powietrza w
 Sprawdzić działanie wszystkich
Co tydzień:
 Sprawdzić szczelność przewodów
 Sprawdzić filtr powietrza.
 Sprawdzić, czy wszystkie ruchome
 Sprawdzić ustawienie i stopień zużycia
 Sprawdzić filtr pyłowy i w razie potrzeby
Co 100 godzin roboczych:
 Sprawdzić szczelność przewodów
 Wymienić olej silnikowy (pierwsza
 Sprawdzić świecę zapłonową.
 Skontrolować działanie przełącznika
 Sprawdzić poziom elektrolitu w
 Sprawdzić napięcie, zużycie i działanie
 Sprawdzić 4 bufory gumowe przy osi
Konserwacja w przypadku zużycia:
 Wymienić listwy uszczelniające.
 Wymienić walec zamiatający.
 Wymienić miotły boczne.
Wskazówka: Opis, patrz rozdział Prace
konserwacyjne.
Wskazówka: Przeprowadzenie wszystkich
prac serwisowych i konserwacyjnych
wykonywanych przez klienta należy
powierzać wykwalifikowanemu
specjaliście. W razie potrzeby można
zwrócić się zawsze do autoryzowanego
sprzedawcy produktów firmy Kärcher.
Konserwacja przeprowadzana przez
serwis producenta
Po 20 godzinach roboczych:
 Przeprowadzić pierwszą inspekcję.
Co 100 godzin roboczych:
Co 200 godzin roboczych
Co 300 godzin roboczych
Wskazówka: Aby zachować prawo do
świadczeń gwarancyjnych, w trakcie
obowiązywania gwarancji wszelkie prace
serwisowe i konserwacyjne należy zlecać
serwisowi producenta, zgodnie z książką
serwisową.
Przygotowanie:
 Zaparkować zamiatarkę na równej
 Obrócić kluczyk zapłonowy w położenie
Ogólne zasady bezpieczeństwa
Niebezpieczeństwo zranienia!
7
-
oponach.
elementów obsługi.
paliwowych.
części i cięgna Bowdena lekko się
poruszają.
listew uszczelniających w obszarze
zamiatania.
oczyścić skrzynkę filtra.
paliwowych.
wymiana po 20 godzinach roboczych).
kontaktu fotela.
akumulatorze.
pasów napędowych (pasek klinowy i
okrągły).
napędowej.
Prace konserwacyjne
powierzchni.
„0" i wyjąć go.
Niebezpieczeństwo
