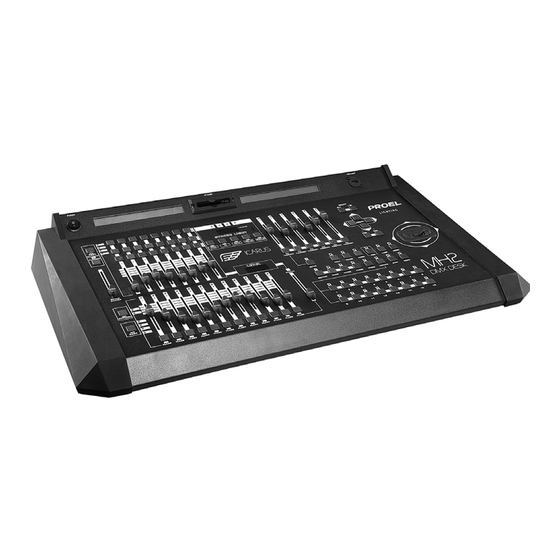

MANUALE UTENTE – USER'S MANUAL
DMX OPERATOR
PLBR256MH2
Rev. 07/2006

Advertisement

Chapters

Table of Contents
loading

Related Manuals for PROEL PLBR256MH2 - REV 07-2006

Summary of Contents for PROEL PLBR256MH2 - REV 07-2006

  • Page 1 MANUALE UTENTE – USER’S MANUAL DMX OPERATOR PLBR256MH2 Rev. 07/2006...

  • Page 2: Table Of Contents

    INDICE INFORMAZIONI DI SICUREZZA ..................4 CARATTERISTICHE TECNICHE ..................5 CARATTERISTICHE PRINCIPALI..................5 CONTROLLI DI BASE ...................... 6 SETUP ..........................7 1. INTERNAL LIBRARY....................8 1.1 Create New Fixture: ................... 8 1.2 Edit Existing Fixture: ..................16 1.3 Delete Fixture:....................17 2.
  • Page 3 MANUAL FIXTURES ...................... 35 UTILITA’ .......................... 36 TEMPO ........................36 COPIA........................37 RESET ........................37 LAMP ......................... 38 MIDI ........................... 38 APPENDICE A ........................ 39...

  • Page 4: Informazioni Di Sicurezza

    BENVENUTI Congratulazioni per aver scelto questa centralina. Ciascuna unità è stata accuratamente testata ed imballata prima della vendita. Togliere l’imballo accuratamente e conservare la scatola e tutto il materiale dell’imballo per un eventuale uso futuro. Assicurarsi che il prodotto non sia danneggiato e che manchino degli accessori. In caso affermativo, non utilizzare la macchina e contattare il rivenditore locale.

  • Page 5: Caratteristiche Tecniche

    Evitare forti campi magnetici: non utilizzare o posizionare il prodotto vicino ad apparecchi che generano forti radiazioni o campi elettromagnetici. Elevate cariche elettrostatiche o campi magnetici prodotti da apparecchi come radiotrasmettitori, potrebbero interferire con il display o la circuiteria interna. Pulizia: potrebbe essere necessaria la pulizia dell’apparecchio in caso di depositi di polvere, fumo prodotto dalle macchine del fumo ecc.

  • Page 6: Controlli Di Base

    - 48 show programmabili per i proiettori intelligenti, ciascuno con un massimo di 48 passi - 48 show programmabili per i PAR, ciascuno con un massimo di 48 passi - Libreria interna editabile, con un massimo di 256 apparecchi - Accesso libero alle schede di memoria per lo scambio di dati (librerie, memorie e setup) - Files di dati scaricabili su PC - Software aggiornabile...

  • Page 7: Setup

    PULSANTI OK [→] ED ESC [←] Premere OK [→] per confermare o accedere al sottomenu. Allo stesso modo premere ESC [←] per annullare o tornare al menu precedente. SLIDERS CANALI (1-12) Questi 12 sliders, in combinazione con il pulsante [CHANNEL], possono essere usati per la regolazione dei 24 canali di controllo dei fari PAR.

  • Page 8: Internal Library

    Il menù SETUP contiene 11 sottomenù nominati: INTERNAL LIBRARY – PATCH – MIDI CHANNEL – STROBE TYPE – GOOSENECK DIMMER – VIEW FREE MEMORY – SEND DATA FILE – LOAD DATA FILE – UPDATE SOFTWARE – SAVE TO CARD – LOAD FROM CARD.
  • Page 9 1.1.2 LCD Effect Label Quando il display mostra il messaggio CREATE NEW FIXTURE, premere ok, muovere lo slider 5 o premere i pulsanti [▲] / [▼], fino a quando non appare la scritta LCD EFFECT LABEL. Premere ok, apparirà una nuova finestra dove è richiesto il numero di pagine totali (da 1 a 5 massimo), per visualizzare tutti gli effetti dell’apparecchio sullo schermo.
  • Page 10 Una volta completate le etichette degli effetti della prima pagina, premere ok per passare alla pagina successiva. Terminata la procedura, premere esc per tornare al menu precedente. I dati saranno memorizzati automaticamente. 1.1.3 Internal Patch Quando il display mostra il messaggio CREATE NEW FIXTURE, premere ok, muovere lo slider 5 o premere i pulsanti [▲] / [▼], fino a quando non appare la scritta INTERNAL PATCH.
  • Page 11 Quando il display mostra il messaggio CREATE NEW FIXTURE, premere ok, muovere lo slider 5 o premere i pulsanti [▲] / [▼], fino a quando non appare la scritta PAN / TILT PATCH. Premere ok, un messaggio di avviso apparirà, invitando a riservare i canali del Pan e Tilt, esclusivamente per queste funzioni.
  • Page 12 pulsanti [◄] / [►] per attivare un elemento ed i pulsanti [▲] / [▼] per selezionare hard o soft per l’effetto sottolineato. Premere ok per andare avanti se c’è più di una pagina. Terminata la procedura, premere ok o esc per ritornare al menù precedente. I dati saranno memorizzati automaticamente.
  • Page 13 Quando il display mostra il messaggio CREATE NEW FIXTURE, premere ok, muovere lo slider 5 o premere i pulsanti [▲] / [▼], fino a quando non appare la scritta RESET / LAMP VALUE. Premere ok, un messaggio di avviso apparirà, per ricordare che i canali del reset e controllo lampada, dovrebbero essere diversi da quelli riservati al Pan,Tilt e dimmer.
  • Page 14 1.1.9 Control Type Quando il display mostra il messaggio CREATE NEW FIXTURE, premere ok, muovere lo slider 5 o premere i pulsanti [▲] / [▼], fino a quando non appare la scritta CONTROL TYPE. Premere ok. Le stringhe degli effetti create precedentemente nel menù LCD EFFECT LABEL riappariranno.
  • Page 15 Come descritto sopra, la funzione TAB permette di utilizzare i pulsanti [▲] / [▼] per cambiare repentinamente lo stato della macchina, in relazione a quanto settato inizialmente. Per effettuare tale settaggio, attenersi alla procedura seguente: premere il pulsante funzione al disotto dell’effetto riportato sul display, apparirà una nuova finestra In cui TOT.Pset indica il valore complessivo delle tabulazioni, Pset indica il numero di tabulazione e VALUE indica il valore assegnato.

  • Page 16: Edit Existing Fixture

    Terminata la procedura, premere ok per confermare e ritornare al menù precedente. Per annullare l’operazione premere esc per ritornare al menù precedente. Premere ok per proseguire nelle pagine, eventualmente ve ne fossero delle altre. Terminati tutti i settaggi, premere esc per tornare al menù precedente, il salvataggio è automatico.

  • Page 17: Delete Fixture

    Premere ok, apparirà una nuova finestra dove selezionare l’apparecchio da modificare. Questa procedura permette di modificare gli attributi degli apparecchi residenti in memoria. Muovere lo slider 4 oppure premere i pulsanti [▲] / [▼] per selezionare l’apparecchio desiderato. Premere quindi ok, apparirà una nuova finestra per ricordare che la procedura di modifica sta per avere inizio.
  • Page 18 MESSAGGI DI ERRORE Se sono stati commessi degli errori durante la configurazione dell’apparecchio, sul display apparirà un messaggio di errore. Se sono stati cambiati degli attributi ad un apparecchio esistente, nel momento in cui si esce per salvare, apparirà un messaggio come il seguente Premere ok per confermare o esc per annullare le modifiche e riprovare, oppure no per abbandonare l’operazione senza modificare gli attributi dell’apparecchio e ritornare al menù...

  • Page 19: Patch

    Se in libreria non ci sono apparecchi memorizzati e si tenta di eliminarne uno, comparirà il seguente messaggio di avviso. 2. PATCH Premere il pulsante [SETUP] per accedere al relativo menù. Muovere lo slider 4 oppure premere i pulsanti [▲] / [▼] fino a che il display non mostri la scritta PATCH. Premere ok, apparirà...

  • Page 20: Fixture Patch

    apparecchi: Proiettori intelligenti (Fixtures), Parcan, Strombo e Macchine del fumo. Muovere lo slider 5 oppure premere i pulsanti [▲] / [▼] fino a quando la tipologia desiderata non appare sul display. 2.1 Fixture Patch: Muovere lo slider 5 oppure premere i pulsanti [▲] / [▼] fino a quando il messaggio FIXTURE PATCH non appare sul display.

  • Page 21: Smoke Patch

    2.3 Strobe Patch: Muovere lo slider 5 oppure premere i pulsanti [▲] / [▼] fino a quando il messaggio STROBE PATCH non appare sul display. Premere ok per accedere al menù di configurazione, apparirà una nuova finestra. Questo menù permette di indirizzare 4 strobo con 2 canali ciascuna.

  • Page 22: Midi Channel

    3. MIDI CHANNEL Premere il pulsante [SETUP] per accedere al relativo menù. Muovere lo slider 4 oppure premere i pulsanti [▲] / [▼] fino a che il display non mostri la scritta MIDI CHANNEL. Premere ok, apparirà una nuova finestra dove selezionare il canale MIDI, in relazione all’apparecchio o sequencer MIDI collegati.

  • Page 23: Gooseneck Dimmer

    5. GOOSENECK DIMMER Premere il pulsante [SETUP] per accedere al relativo menù. Muovere lo slider 4 oppure premere i pulsanti [▲] / [▼] fino a che il display non mostri la scritta GOOSENECK DIMMER. Premere ok, apparirà una nuova finestra. Questa funzione permette di regolare l’intensità...
  • Page 24 CONNESSIONE TRAMITE LA PORTA RS-232 E CONFIGURAZIONE DEL SISTEMA Per connettere la centralina ad un PC, è necessario un cavo seriale disponibile presso un qualsiasi punto vendita di materiale informatico. Collegare la porta seriale RS-232 della PLBR256MH2 ad una porta seriale COM del computer.

  • Page 25: Load Data File

    Si raccomanda di non interrompere la comunicazione durante il trasferimento dei files. Quando la trasmissione è finita, apparirà sul display un messaggio di conferma. Premere ok oppure esc per ritornare al menù precedente. 8. LOAD DATA FILE Premere il pulsante [SETUP] per accedere al relativo menù. Muovere lo slider 4 oppure premere i pulsanti [▲] / [▼] fino a che il display non mostri la scritta LOAD DATA FILE.

  • Page 26: Update Software

    (tale file sarà fornito da PROEL). Selezionare il disco e la direcory dove tale file è stato salvato e ciccare su Apri. Hyper Terminal inizia la trasmissione del file. Sono necessari circa 2 minuti per completare l’operazione.
  • Page 27 Premere ok per dare inizio al backup. Sul display appare un messaggio di attesa fino a quando il processo non è stato completato. In seguito apparirà un messaggio di avvenuto completamento, premere ok o esc per tornare al menu precedente. Se la scheda di memoria non è...

  • Page 28: Load From Card

    11. LOAD FROM CARD Premere il pulsante [SETUP] per accedere al relativo menù. Muovere lo slider 4 oppure premere i pulsanti [▲] / [▼] fino a che il display non mostri la scritta LOAD FROM CARD. Premere ok per leggere i dati dalla scheda di memoria. Apparirà una finestra dove è...

  • Page 29: Record

    RECORD Questo apparecchio permette di registrare fino a 48 shows, chases e scenes. Questa sezione spiega le procedure per la registrazione di shows, chases e scenes. Per accedere alla modalità Record, premere il pulsante [RECORD], il led corrispondente inizierà a lampeggiare e sul display apparirà una nuova finestra. Per uscire dalla modalità...

  • Page 30: Active Effects

    1.1 Active Effects: Muovere lo slider 4 oppure premere i pulsanti [▲] / [▼] fino a che il display non mostri la scritta ACTIVE EFFECTS. Premere ok per accedere al menù. Questo menù permette di selezionare quali fixtures saranno utilizzate nello show, quanti canali saranno attivi e quanti no.

  • Page 31: Step's Time

    Muovere gli sliders 1-6 ed il joystick per regolare la configurazione delle fixture attivate. Se la configurazione risulta soddisfacente premere e tenere premuto il pulsante [STORE], sul display apparirà il seguente messaggio. Contemporaneamente premere uno dei pulsanti flash 1-12 unitamente al pulsante [PAGE] per accedere alle pagine 13-24, 25-36 e 37-48, per memorizzare il passo.

  • Page 32: Record Chases

    Muovere lo slider 2 per selezionare il numero del passo, muovere lo slider 4 per impostare il tempo di attesa tra 0 e 1min:39,9sec, e lo slider 3 per impostare il tempo di dissolvenza tra 0 e 100%. Procedere in questa maniera per tutti i passi dello show. E’...

  • Page 33: Record Scenes

    Questo menù permette di impostare il numero di passi che deve contenere il chase, il tempo di attesa per ciascun passo ed il tempo di dissolvenza e permette inoltre di creare o modificare i passi che costituiscono il chase. Muovere lo slider 2 per selezionare il numero dei passi da 1 a 48. Muovere quindi lo slider 5 per impostare il tempo di attesa tra 0 e 1min:39,9sec e lo slider 4 per impostare il tempo di dissolvenza tra 0 e 100%.

  • Page 34: Playback

    Questo menù permette di creare o modificare una scena che può gestire fino a 24 canali, e impostare il temo di dissolvenza. Utilizzare gli slider 1-12 unitamente al pulsante [CHANNEL BANK] per accedere alla pagina 13-24, per impostare la configurazione desiderata, premere quindi il pulsante [STORE] per salvare la scena. Muovere lo slider 2 oppure premere i pulsanti [▲] / [▼] per impostare il tempo di dissolvenza tra 0 e 1min:39,9sec.

  • Page 35: Controllo Strobo

    Questa centralina permette di memorizzare 32 presets (Shows, Chases, Scenes) allocati nelle pagine preset 1-4 (8 presets per pagina). Questo layout di presets è conveniente quando si vogliono eseguire più presets alla volta. E’ possibile attivare massimo 4 Shows, 4 Chases e 4 Scenes contemporaneamente. Non è possibile inoltre attivare lo stesso Show, Chase o Scena in più...

  • Page 36: Utilita

    Quando il led corrispondente al pulsante [FIXTURE] è acceso e sul display di destra appare la scritta SELECT FIXTURE, premere uno dei pulsanti Fixtures 1-16 per selezionare il proiettore che si vuole controllare in manuale. Il led relativo all’apparecchio scelto lampeggerà e sul display di destra appariranno gli effetti del proiettore selezionato.

  • Page 37: Copia

    Questa funzione permette di modificare la velocità di esecuzione degli Shows, Chases o Scenes tra il 25% e il 400%. Premere il pulsante [SHOWS], gli shows in esecuzione appariranno sul display. Premere i pulsanti relativi agli sliders 1-4 oppure i pulsanti [◄] / [►] per selezionare lo show il quale sarà...

  • Page 38: Lamp

    Premere uno dei pulsanti Fixture 1-16 (relativo alla macchina che si vuole resettare) per qualche secondo fino a quando l’apparecchio non avvia la procedura di reset. Per poter effettuare questa procedura, si deve aver prima assegnato il canale del reset ed il suo relativo valore, durante l’editing della fixture.

  • Page 39: Appendice A

    APPENDICE A A seguire la lista dei proiettori inseriti di default nella libreria della PLBR256MH2. Per nuovi apparecchi da inserire, far riferimento al relativo manuale d’uso. American DJ Arcbeam 150 Martin Acrobat American DJ Mighty Scan Martin CX2 American DJ Pocket Scan Martin CX4 American DJ Star Tec H150 Martin Destroyer...
  • Page 40 High End Cyberlight Mode 2 Varilite VL6 High End Cyberlight Mode 3 Varilite VLM High End EC-1 High End EC-2 Work Blade 250 High End ES-1 High End Studio Beam FAL Primoscan High End Studio Color 250 FAL Superscleverscan High End Studio Color 575 High End Studio Spot 250 SGM Colorlab250 High End Technobeam 18 channel mode...
  • Page 41 CONTENTS SAFETY RULES ......................43 TECHNICAL SPEFICATIONS ..................44 MAIN FEATURES ......................44 BASIC CONTROL PARTS....................45 SETUP ..........................46 1. INTERNAL LIBRARY..................... 47 1.1 Create New Fixture: ..................47 1.2 Edit Existing Fixture: ..................55 1.3 Delete Fixture:....................56 2.
  • Page 42 TIMES ........................74 COPY ......................... 74 RESET ........................75 LAMP ......................... 75 MIDI ........................... 75 APPENDICE A ........................ 76...

  • Page 43: Safety Rules

    Welcome! You made the right decision by choosing this sophisticated and intelligent product. Every unit has been thoroughly tested and carefully packed before shipment. Unpack the shipping carton carefully, saving the carton and all packing materials for possible later use. Check carefully for sure your product is not damaged and all accessories not missing.

  • Page 44: Technical Spefications

    Cleaning Due to fog residue, smoke, and dust cleaning the exterior of the case may become necessary. Use normal glass cleaner and soft cloth to wipe down the outside casing. CF cards Memory card may become hot during use. Observe due caution when removing memory cards from this device.

  • Page 45: Basic Control Parts

    • Internal Library is editable for up to 256 fixtures • Free access of CF card(32MB) to exchange the data files, including the library, memory and setup • The data files can be downloaded or uploaded to a PC • Audio input and built-in microphone for music sync.

  • Page 46: Setup

    Flash (1-12) These 12 buttons are used to bring an individual channel to full intensity. They also are used in combination with the Flash Page button, to select the scene or the step number of the chases or shows. "Latch" can be enabled when the buttons are pressed down for 2 seconds.

  • Page 47: Internal Library

    1. INTERNAL LIBRARY Press the [SETUP] button to access setup menu. Move the faser 4 or press the UP [▲] or DOWN [▼] buttons until Screen shows[ Internal Library ] in the bottom line. Press [OK] to access setting menu which consist of three(3) items, including CREATE NEW FIXTURE, EDIT EXISTING FIXTURE and DELETE FIXTURE.
  • Page 48 1.1.2 LCD Effect Label When the LCD Screen shows the message CREATE NEW FIXTURE, press OK then move the fader 5 or press [▲] UP / [▼] DOWN button until LCD EFFECT LABEL apeears in the screen. Press OK and a new window will ask you to enter a value within 1-5 for the amount of pages required to view all lighting effects on the screen.
  • Page 49 1.1.3 Internal Patch When the LCD screen shows the message CREATE NEW FIXTURE, press OK then move the fader 5 or press the [▲] / [▼] buttons until INTERNAL PATCH appears in the screen. Press OK and a new window will warn you to not reuse a channel for two or more effects.
  • Page 50 1.1.4 Pan / Tilt Patch When the LCD screen shows the message CREATE NEW FIXTURE press OH, then movete fader 5 or press [▲] / [▼] PAN / TILT PATCH appears in the screen. Pressing OK a warning message will appears in the screen telling you that every Pan and Tilt channel should be solely reserved.
  • Page 51 1.1.5 Hard / Soft Cross When the LCD screen shows the message CREATE NEW FIXTURE, press OK then move the fader 5 or press [▲] / [▼], until HARD / SOFT CROSS appears in the screen. Press OK, the effect strings previously created in menu 1.1.2 LCD EFFECT LABEL will reappear.
  • Page 52 1.1.7 Reset / Lamp value When the LCD screen shows the message CREATE NEW FIXTURE, press OK then move the fader 5 or press [▲] / [▼], until RESET / LAMP VALUE appears in the screen. Press OK and a message will appear in the screen warning you that Reset and Lamp channels shold not be identical to the Pan, Tilt and Dimmer channels.
  • Page 53 1.1.9 Control Type When the LCD screen shows the message CREATE NEW FIXTURE, press OK then move the fader 5 or press [▲] / [▼], until CONTROL TYPE appears in the screen. Press OK and the effects strings previously created in menu 1.1.2 LCD Effect Label will reappear.
  • Page 54 As described in the above paragraph, TAB allows you to use [▲] / [▼] to jump to certain condition in accordance with the preset tabset. To establish a tabset, please follow the below procedures: a. Press the function button directly below the function efffect in the LCD Screen, a new window will appear: Where TOT.Pset is amount of tabulation values, Pset is the ordinal number of tabulation values and VALUE is the assignation.

  • Page 55: Edit Existing Fixture

    1.1.10 Dimmer Patch When the LCD screen shows the message CREATE NEW FIXTURE press OK then move the fader 5 or press [▲] / [▼] until DIMMER PATCH appears in the screen. Press OK and a message will appear in the screen warning you that the Dimmer channel channel shold not be identical to the Pan, Tilt and Reset/Lamp channels.

  • Page 56: Delete Fixture

    1.3 Delete Fixture: Press [SETUP] to access Setup menu. Move fader 4 or press [▲] / [▼] until the message INTERNAL LIBRARY appears in the screen. Press OK and a new window will appear. Move fader 5 or press [▲] / [▼] until the message DELETE FIXTURE appears in the screen.

  • Page 57: Patch

    If you have changed the sttributes of an existing fixture, when you leave this menu the following message appear: Press OK to confirm your modifications, ESC to cancel your modification and retry or NO to abort this setup without modifyng the attributes of the fixture and return to the earlier menu.

  • Page 58: Fixture Patch

    faders: 1-12 / 13-24), DMX address from 504 to 511 will allocated to 4 strobes and al last the DMX address no. 512 will be left for the fog machine. When OFF is selcted (Manual oatch is active), you can allocate DMX addresses at your discretion) Once you have changed the patch mode, press OK to confirm.

  • Page 59: Parcan Patch

    2.2 Parcan Patch: Use the Cursor UP/DOWN buttons or F5 fader to scroll to PAR PATCH. Press OK to access the setting menu. This menu allows you to address 24 PAR-lights consecutively. When you are in Automatic patch mode, DMX addresses 480-503, i.e. 12 channel faders 1-12 / 13-24 will be automatically addressed to the PAR-light.

  • Page 60: Smoke Patch

    2.4 Smoke Patch: Move the fader 5 or press until the message SMOKE PATCH appears in the screen. Press OK to access the setting menu where you can address the fog machine. When you are in automatic patch mede, DMX address 512 will be automatically addressed to the fog machine.

  • Page 61: Strobe Type

    4. STROBE TYPE Press [SETUP] and move fader 4 or press [▲] / [▼] buttons until the message STROBE TYPE appears in the screen. Press OK to access setting menu. This function allows you to select the following strobes: SPQ-2, Energy DMX e SP-1500/SP-750/SP-200H that you can control by this console.

  • Page 62: Send Data File

    7. SEND DATA FILE Press [SETUP] and move fader 4 or press [▲] / [▼] buttons until the message SEND DATA FILE appears in the screen. Press OK to access setting menu and select desired data file to make a backup in your PC. This function allows you to make a backup of the Fixture Library, Memory or Setup in your PC via RS-232 port.

  • Page 63: Load Data File

    Don’t discontinue the communication while you are sending the file. When the trasmission is over, a complete message will appear in the screen. Press OK oe ESC to return to the earlier menu. 8. LOAD DATA FILE Press the Setup button to access setup menu. Move fader 4 ore press [▲] / [▼]until LOAD DATA FILE appears in the screen.

  • Page 64: Update Software

    PLBR256MH2. Click on Transfer on the top of menu bar and select Send Text File. Find the drive and folder where the text file (supplied by PROEL) is located and open it. Hyper Terminal will begin to trasmit the file. It will take 2 minutes to complete this software updating.

  • Page 65: Save To Card

    10. SAVE TO CARD Press [SETUP] and move fader 4 or press [▲] / [▼] buttons until the message SAVE TO CARD. appears in the screen. Insert your Scandisk 32 MB Compact Flash cardbefore you access this menu. Press OK and select the sector which will be used to format your CF card preliminary.

  • Page 66: Load From Card

    11. LOAD FROM CARD Press [SETUP] button to access Setup menu and move fader 4 or press [▲] / [▼] buttons until the message LOAD FROM CARD appears in the screen. Press OK to read this CF card. Move fader 3 to select the sector within 1-15.Press OK to access setting menu, a new window will appear allowing you to select the library, memory or setup to restore your console.

  • Page 67: Record

    RECORD This section describe the procedure for creating scenes, chases and shows. You will learn how to start the recording, how to create or save a show for selected fixtures or effects, how to create chase and edit steps, etc. 1.

  • Page 68: Edit Steps

    First you will have to select fixture if no fixture has been selected for the show. Press the fixture 1-16 to select the fixture, the LED above the fixture number will blink briefly and the fixture’s effects will appear in the screen. You may select several fixtures at a time, however, only the last one, whose LED blinks, is active for the show.

  • Page 69: Step's Time

    In the meantime, press FLASH 1-12 together with Flash PAGE to select the step number where you wish to store this step. Proceed in this way for each step required. You can also directly access and call a step required to be edited. Press and hold down the Step button, a message Select step to edit will appear in the screen.

  • Page 70: Record Chases

    2. RECORD CHASES This console allows you to record up to 48 scenes of convetional light. Press the Record buitton to cause itl LED to blink briefly, a new window wil appear telling you to select the show, chase or scene you wish to record. Press the Scene button to access edit scene menu, its LED will be lit, and a new window will appear indicating you to select the scene you wish to edit.

  • Page 71: Record Scenes

    3. RECORD SCENES This console alloes you to record up 48 scenes of conventional lights. Press RECORD button and relative LED will blink briefly. Select the show, chase or scene you want to record. Press SCENE button to access edit scene menu. Its LED will be lit and a new window will appear indicating you to select the scene you wish to edit.

  • Page 72: Playback

    PLAYBACK This section details the operations that can be performed when you have finished recording the shows, chases and scenes. The LCD screen on the upper left is very useful during the playback of scenes, chases or shows. There are the following messages avaible in the screen: Questa sezione illustra ciò...

  • Page 73: Manual Fixtures

    Press the MENU button until the message “SP” appears in the display. Use [▲] / [▼] buttons to select the speed within 1-99 for the current program. A value of 01 will give you the slowest speed and 99 will give you the fastest speed. Press the MENU button until message “di”...

  • Page 74: Utility Facilties

    group code will appear in the screen. Press the faders 1-6 button below the group code display to select a group, the LED will be lit to indicate the group code. Press the fixture 1-16 buttons to select the fixtures. Their LEDs will blink simultaneously. If the fixtures use the same channel effects, these effects string will appear in the screen indicating this group has been established successfully.

  • Page 75: Reset

    Press [ENTER] to save and leave this menu. Press fader 6 button ESC to leave this menu without having a copy. Press ESC to cancel this copy and have another try. Everytime you finish a copy successfully, it will automatically leave this menu. Press the COPY button to have a new copy.

  • Page 76: Appendice A

    116-125 (74H-7DH) Strobe Program 01-10 126 (7EH) Fog Machine 127 (7FH) Blackout APPENDICE A The following is the list of “built-in” lighting fixtures in the PLBR256MH2 fixture library. Please refer to your fixture’s user manuals for fixture profiles. American DJ Arcbeam 150 Martin Acrobat American DJ Mighty Scan Martin CX2...
