画面的说明 - GRAPHTEC midi LOGGER GL260 Quick Start Manual

1
19
18
17
16
15
1.
状态信息
2.
Time/DIV 显示
3.
取样间隔显示
4.
设备访问显示
（主体存储器）
5.
设备访问显示
（SD 卡 / 无线 LAN 显示）
6.
远程显示
7.
键锁定显示
8.
时钟显示
9.
AC/ 电池显示

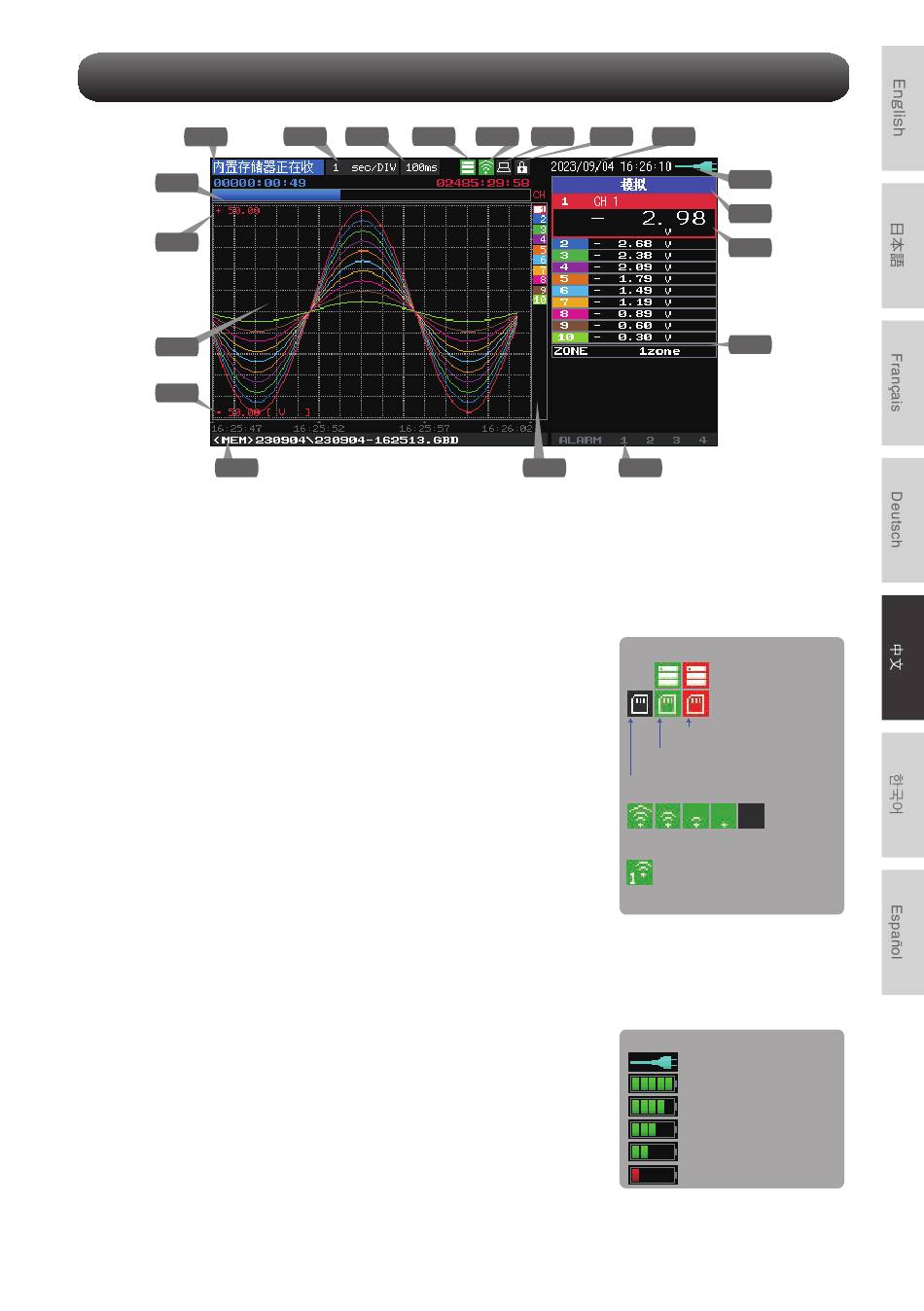

画面的说明
2 3 4
: 显示动作状态。
: 显示现在设定的时间尺度。
: 显示现在设定的取样间隔。
: 访问主体存储器时，显示红色。
: 访问 SD 卡时，显示红色。
安装 SD 卡时，显示绿色。
此外，无线单元安装时，显示无线连接
状态。
（在基站模式下，会显示所连接主机的
信号强度。 此外，在接入点模式下，还
会显示已连接手机的数量。 无线装置工
作时，它会变成橙色。 ）
: 显示远程状态。
（橙色＝远程状态）
: 表示键锁定的状态。
（橙色＝锁定时）
: 显示现在的日期、时间。
: 在使用AC电源时、电池动作时，显示
图标。
※电池剩余量显示会有误差，使用时请
仅以其作为参考标准。
并不保证电池的驱动时间。
53
5 6 7
14 13
状态标识
安装主体存储器/SD卡
未安装SD卡
父设备的电波强度显示（强→弱显示）
子设备连接状态（0～5台）
AC/ 电池显示
8
9
10
11
12
正在访问主体存储器/SD卡
AC电源动作时
电池剩余量100 - 91%
电池剩余量90 - 71%
电池剩余量70 - 51%
电池剩余量50 - 31%
电池剩余量低于30%
