Nomenklatur - GRAPHTEC midi LOGGER GL260 Quick Start Manual

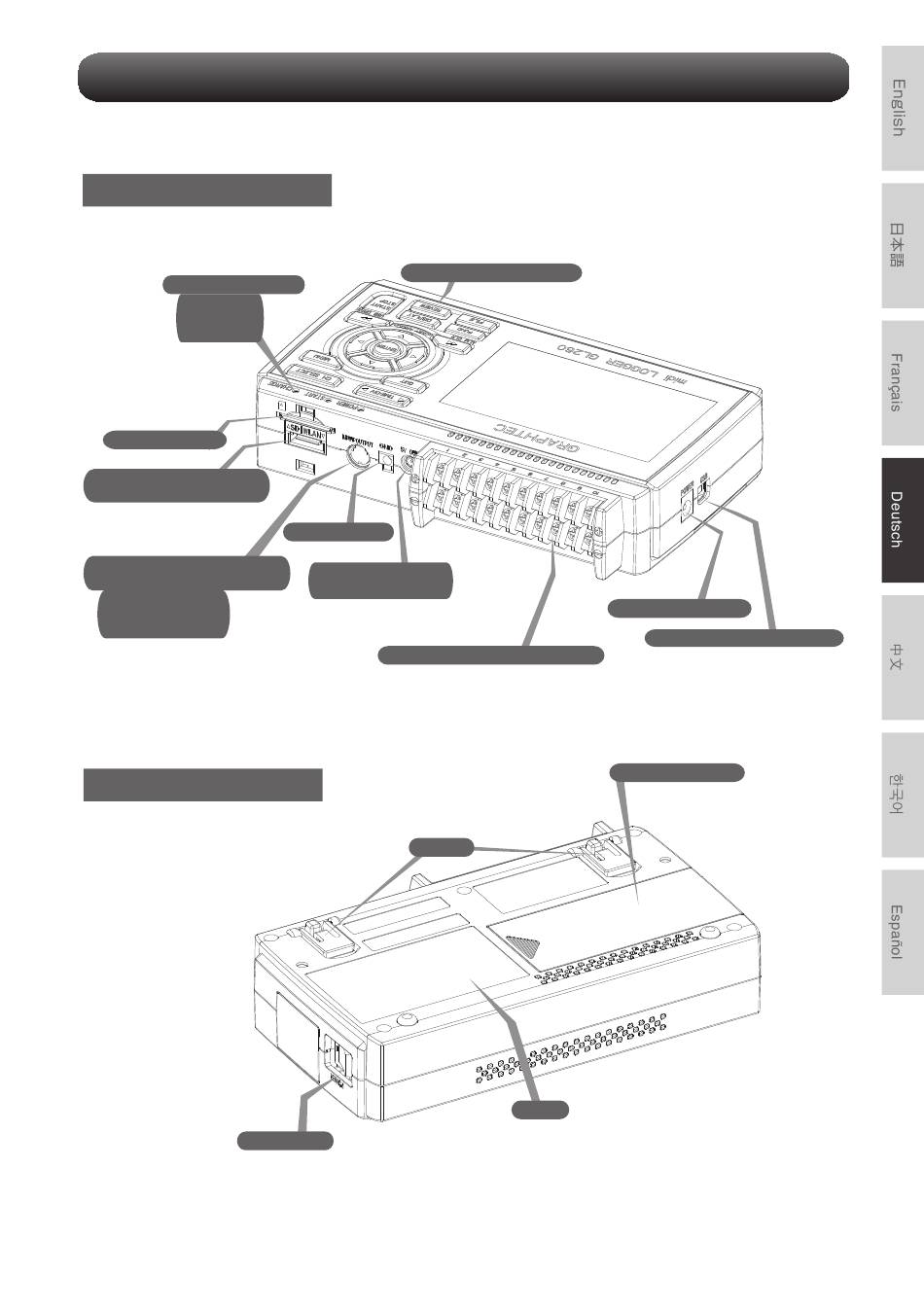

Oberes Bedienfeld
Betriebsstatus-LED
• POWER
• START
• CHARGE
SD-Speicherkarte
Anschluss für
drahtlose LAN-Verbindung
Drahtlose Einheit
(Option: bei Verwendung des
B-568)
Externe
Eingangs-/Ausgangsklemmen
• LOGIK/PULS
• EXT TRIG/SAMPLE
• ALARM
Eingangs-/Ausgangskabel für GL
(Kabel ist die Option B-513)
Unteres Bedienfeld
Netzschalter

Nomenklatur

Tasten auf dem Bedienfeld
GND-Anschluss
Stromanschluss für
Feuchtigkeitssensor
Luftfeuchtigkeitssensor
(Option: bei Verwendung des B-530)
Analoge Signaleingangsklemmen
Kippfuß
36
AC-Adapter-Buchse
USB-Schnittstellenanschluss
Batterieabdeckung
Akkupack kann installiert werden
(Das Akkupaket ist die Option B-573)
Etikett
