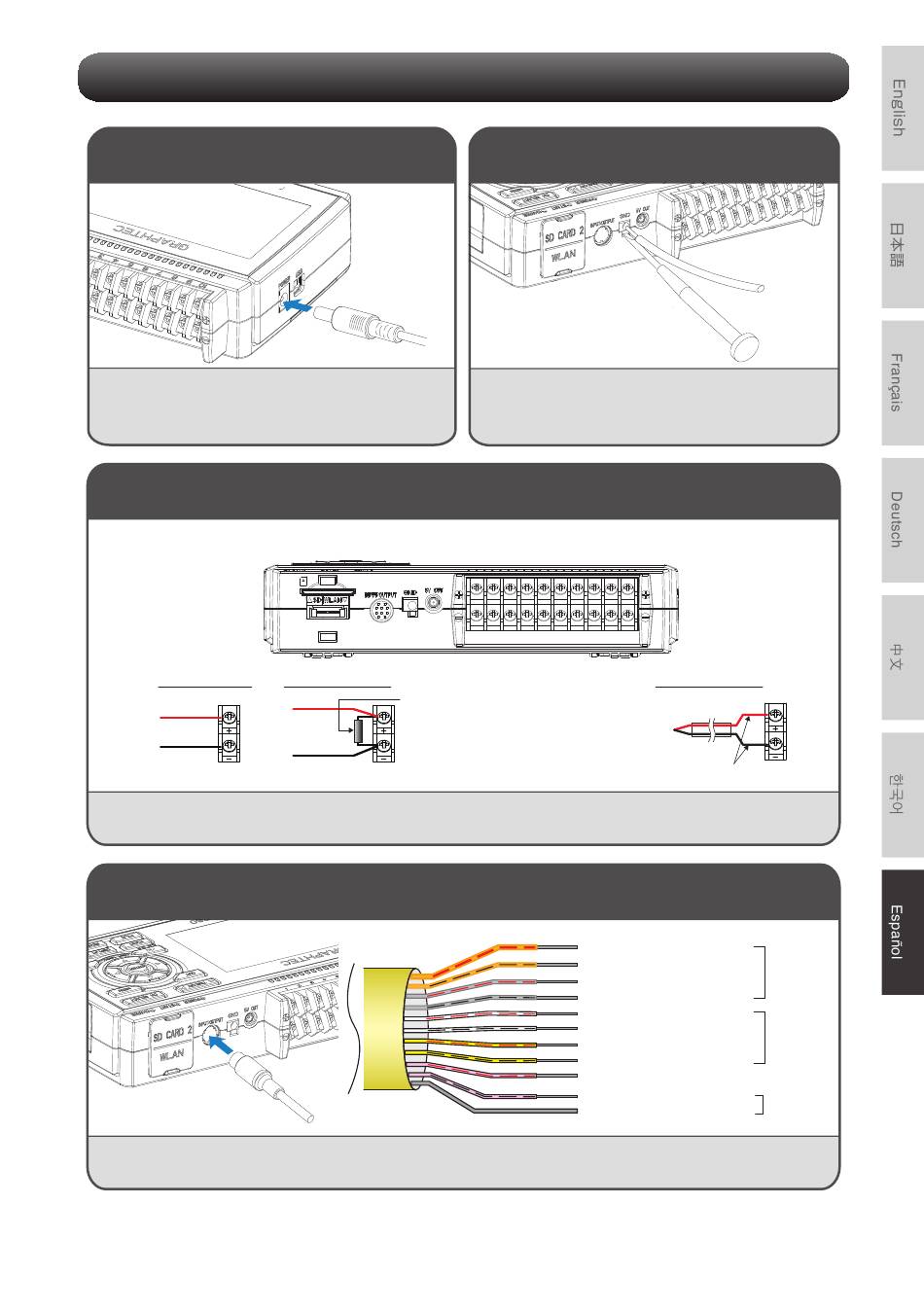

Procedimientos de conexión
Conexión del adaptador de CA
Conecte la salida de CC del adaptador de CA al
conector indicado como "DC LINE" en el GL260.
Conectar a los terminales de entrada analógica
Entrada de voltaje
+
Entrada de voltaje CC
-
PRECAUCIÓN: Conecte el cable al canal designado, donde los canales individuales están numerados.
Conectar los terminales de entrada/salida externos
(Para entrada logic/pulse, salida de alarma, entrada de activación, entrada de pulso de muestreo externo)
* Requiere cable lógico/de impulsos B-513.
CH 1 2 3 4 5 6 7 8 9 10
Entrada de corriente
+
Resistencia de derivación
Ej: La señal de corriente se convierte en tensión
utilizando la resistencia derivación.
Para corrientes de 4 a 20mA para convertir la
señal a 1 a 5V.
Nota: Graphtec ofrece B-551 250 ohmios
-
resistencia de derivación de precisión.
<Asignación de señales>
70
Conexión del cable de tierra
Utilice un destornillador plano para pulsar el botón
situado encima del terminal GND mientras conecta
el cable de tierra al GL260.
Conecte el otro extremo del cable a tierra.
Entrada de termopar
Naranja con línea de puntos roja
Naranja con línea de puntos negra : 2
Gris con línea de puntos roja
Gris con línea de puntos negra
Blanco con línea de puntos roja
Blanco con línea de puntos negra : 2
Amarillo con línea de puntos roja
Amarillo con línea de puntos negra : 4
Rosa con línea de puntos roja: Entrada de activación/
Rosa con línea de puntos negra
Blindado
+
-
El cable de compensación se
utiliza si es necesario.
: 1
Entrada
Logic/pulse
: 3
: 4
: 1
Salida de
alarma
: 3
entrada de muestreo externo
GND
