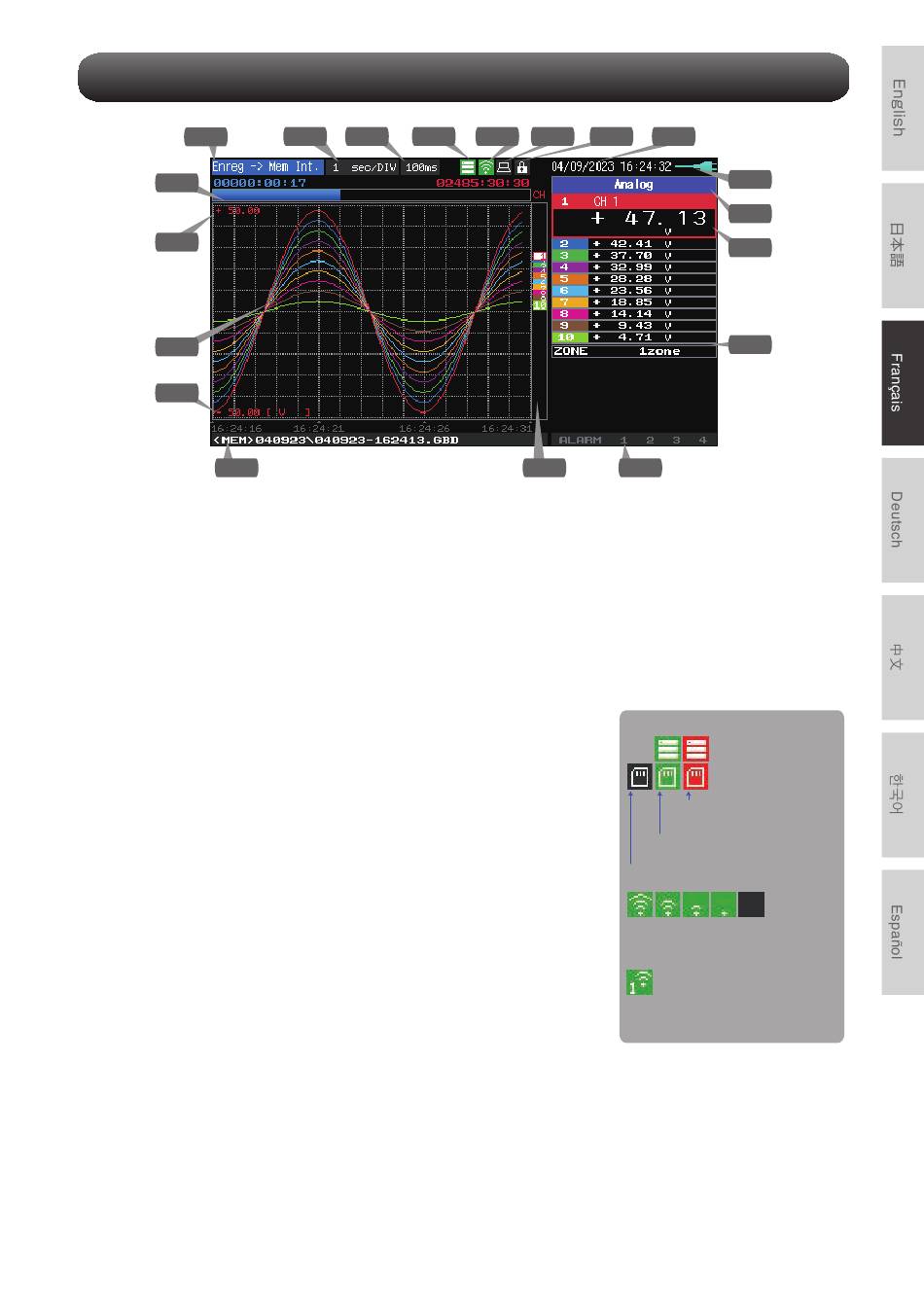

Description des écrans de menu
1
19
18
17
16
15
1.
Zone d'affichage des
messages d'état
2.
Zone d'affichage
Time/DIV :
3.
Affichage de
l'intervalle
d'échantillonnage
4.
Affichage de l'accès
au dispositif
(Mémoire interne)
5.
Affichage de l'accès
au dispositif
(affichage de la carte
mémoire SD / du LAN
sans fil)
6.
Lampe à distance
7.
Lampe de
verrouillage des
touches
8.
Affichage de l'horloge
2
3
4
: Affiche l'état de fonctionnement.
: Affiche l'échelle de temps actuelle.
: Affiche l'intervalle d'échantillonnage actuel.
: S'affiche en rouge lors de l'accès à la
mémoire interne.
: S'affiche en rouge lors de l'accès à la
carte mémoire SD. Lorsque la carte
mémoire SD est insérée, il est affiché
en vert.
(En mode station, la force du signal de
l'unité de base connectée s'affiche. De
plus, en mode point d'accès, le
nombre de combinés connectés est
affiché. Il devient orange lorsque
l'unité sans fil fonctionne.)
: Affiche l'état de la télécommande.
(Orange = État à distance, blanc = État
local)
: Affiche l'état de verrouillage des touches. (Orange = touches
verrouillées, blanc = non verrouillées)
: Affiche la date et l'heure actuelles.
31
5
6
7
14
13
Icône d'état
Une mémoire interne /
une mémoire carte SD est insérée
La carte mémoire SD n'est pas insérée
Affichage de l'intensité du champ
radioélectrique de l'unité de base
(de fort à faible)
État de connexion de l'unité enfant
(0 à 5 unités)
8
9
10
11
12
Accès à la mémoire interne /
à la mémoire carte SD
