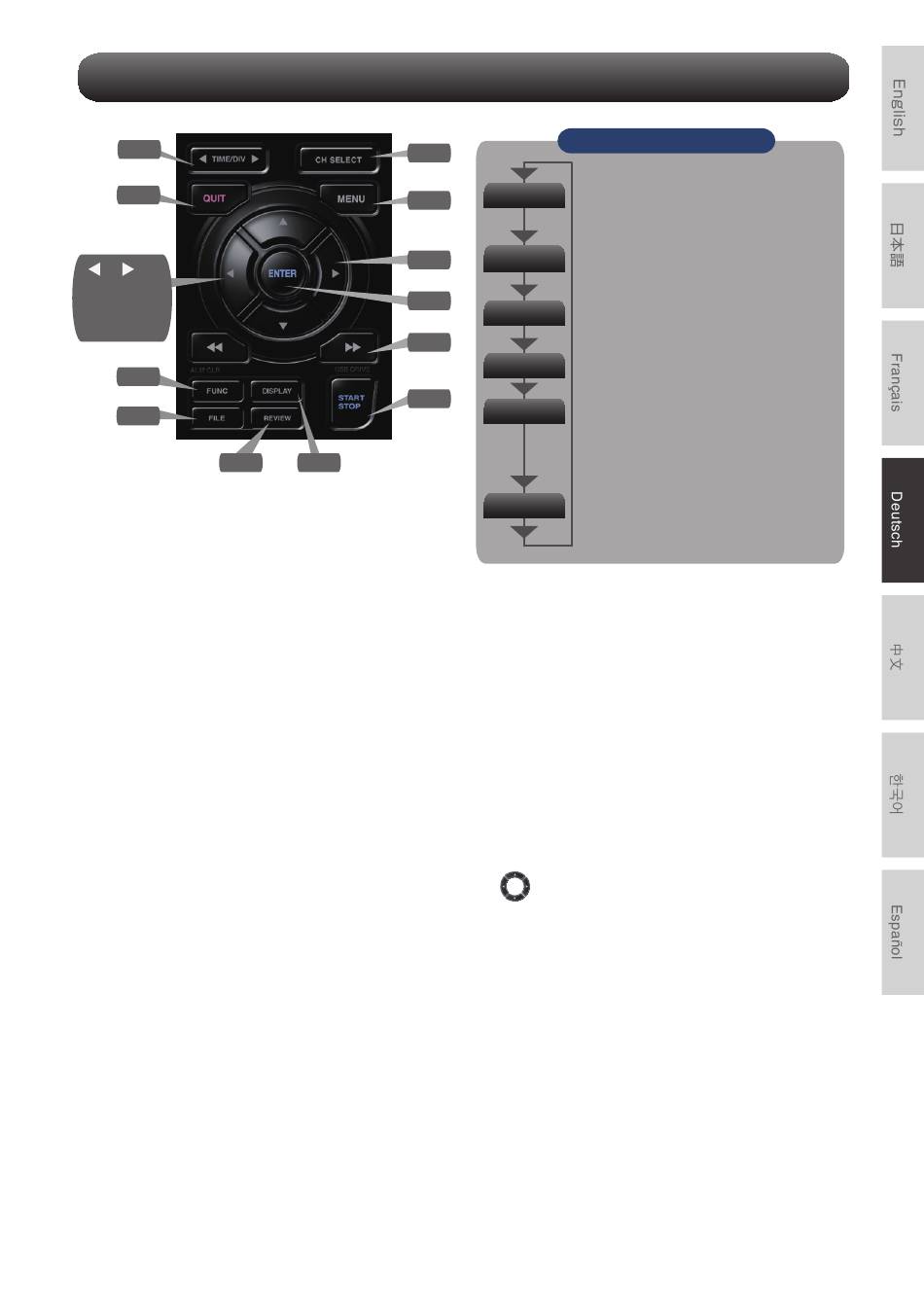

Beschreibungen der Tasten auf dem Bedienfeld

2
4
+ +
ENTER
Passwort
einstellen
12
11
10
1. CH SELECT
Schaltet zwischen analogen, logischen Impuls-
und berechnung Anzeigekanälen um.
2. TIME/DIV
Drücken Sie die Taste [TIME/DIV], um den
Anzeigebereich der Zeitachse auf dem
Wellenformbildschirm zu ändern.
3. MENU
Drücken Sie die Taste [MENU], um ein
Einstellungsmenü zu öffnen.
Wenn Sie die Taste [MENU] drücken, ändern
sich die Registerkarten des Setup-Bildschirms
in der unten dargestellten Sequenz.
1
3
5
6
7
8
9
4. QUIT (LOCAL)
Drücken Sie die Taste [QUIT], um die
Einstellungen zu verwerfen und zum Standard-
status zurückzukehren.
Wenn sich der GL260 im Status Remote
(Tastensperre) befindet und von einem
Computer über eine USB- oder WLAN-Schnitt-
stelle betrieben wird, drücken Sie die Taste,
um zum normalen Betriebsstatus zurückzukeh-
ren. (Lokal).
5.
Die Richtungstasten dienen zur Auswahl von
Menüeinstellungen und zum Bewegen der
Cursor während einer Datenwiedergabe.
6. ENTER
Drücken Sie die Taste [ENTER], um die
Einstellung zu übernehmen und zu bestätigen.
40
[MENU] Sequenz
•AMP-Einstellungen
AMP
Legen Sie den Eingang, den Bereich,
den Filter, die Skalierung und andere
kanalbasierte Einstellungen fest.
•Aufnahme-Einstellungen
DATA
Legen Sie das Abtastintervall und das
Ziel der Datenaufzeichnung fest.
•Trigger-Einstellungen
TRIG
Legen Sie die Start- und Stoppbedin-
gungen für die Aufnahme fest.
•Alarmeinstellungen
ALARM
Legen Sie die Alarmbedingungen fest.
•Schnittstelleneinstellungen
I/F
Legen Sie die USB-ID fest.
Wenn die optionale drahtlose Einheit
installiert ist, konfigurieren Sie die
Einstellungen für die drahtlose
LAN-Verbindung.
•Andere Einstellungen
OTHER
Stellen Sie die Bildschirmhelligkeit, die
Hintergrundfarbe, die Sprache usw. ein.
Tasten (RICHTUNGSTASTEN)
