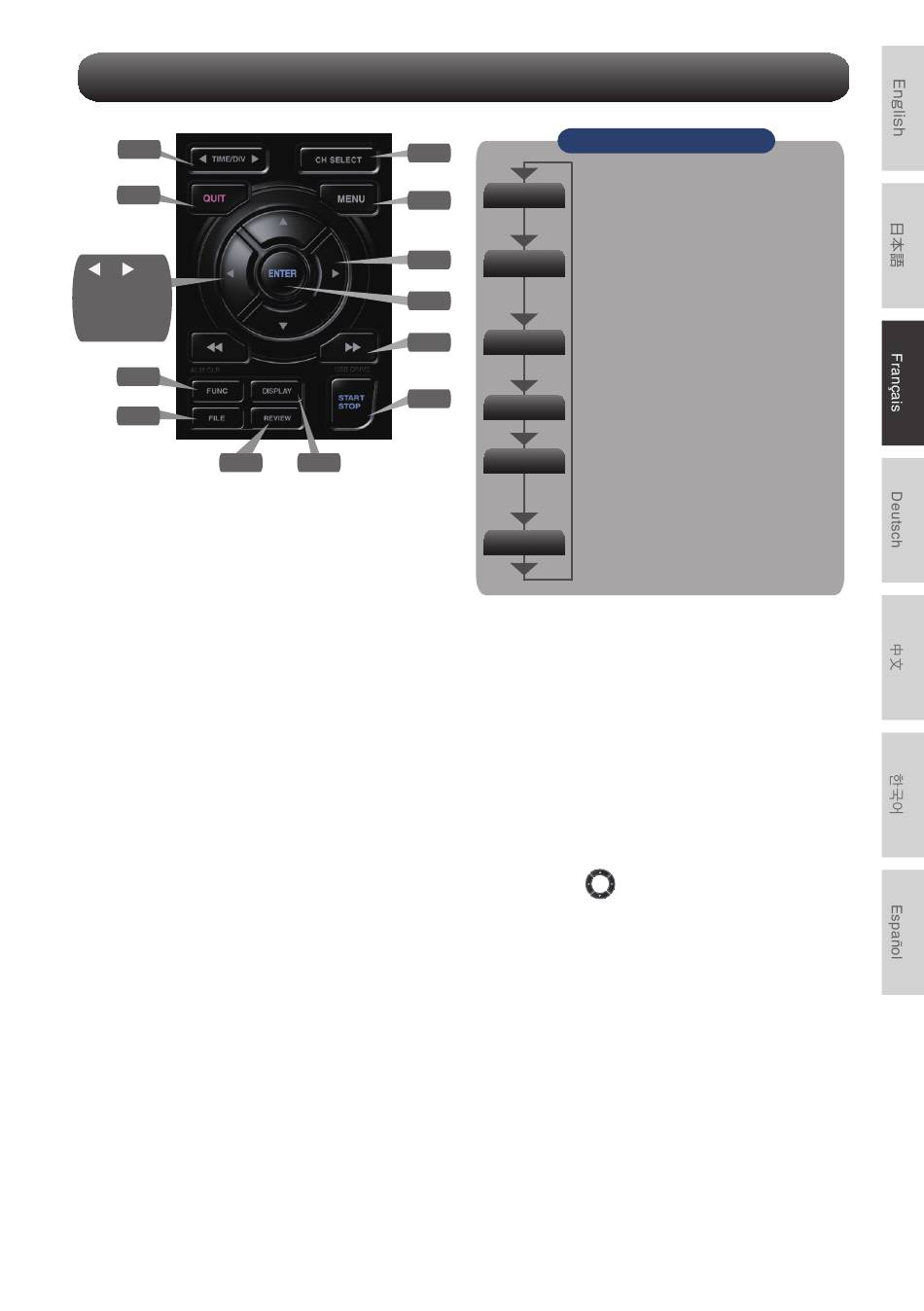

Description des touches du panneau de commande

2
4
+ +
ENTER
Réglage du
mot de passe
12
11
10
1. CH SELECT
Basculez entre les canaux d'affichage
analogique, d'impulsions logiques et de calcul.
2. TIME/DIV
Appuyez sur la touche [TIME/DIV] pour
modifier la plage d'affichage de l'axe des
temps sur l'écran de la forme d'onde.
3. MENU
Appuyez sur la touche [MENU] pour ouvrir un
menu de configuration.
Lorsque vous appuyez sur la touche [MENU],
les onglets de l'écran de configuration
changent dans l'ordre indiqué ci-dessous.
1
3
5
6
7
8
9
4. QUIT (LOCAL)
Appuyez sur la touche [QUIT] pour annuler les
paramétrages et revenir à l'état par défaut.
Si le GL260 est dans un état à distance
(Verrouillage des touches) et qu'il est piloté par
un ordinateur via une interface USB ou WLAN,
vous pouvez revenir à un état de fonctionne-
ment normal (Local) en appuyant sur la
touche.
5. Touches
Les touches de direction sont utilisées pour
sélectionner les éléments de configuration du
menu et pour déplacer les curseurs pendant
une opération de relecture de données.
6. ENTER
Appuyez sur la touche [ENTER] pour valider
les paramétrages et confirmer vos paramétrag-
es.
29
[Menu] Séquence
• Paramétrages AMP
AMP
Définissez l'entrée, la plage, le filtre, la
mise à l'échelle et d'autres aux
paramétrages basés sur le canal.
•Paramétrages de l'enregistrement
DATA
Définissez l'intervalle d'échantillonnage
et la destination de l'enregistrement de
données.
•Paramétrages de déclenchement
TRIG
Définissez les conditions de démarrage
et d'arrêt de l'enregistrement
spécifiées.
•Paramétrages d'alarme
ALARM
Définissez les conditions d'alarme.
•Paramétrages d'interface
I/F
Définissez l'ID USB.
Si l'unité sans fil en option est installée,
configurez les paramètres de la
connexion LAN sans fil.
•Autres paramétrages
OTHER
Réglez la luminosité de l'écran, la
couleur d'arrière-plan, la langue, etc.
(TOUCHES DE DIRECTION)
