최대 입력 전압에 대하여
사양을 초과한 전압을 입력하면 입력부에 사용하고 있는 반도체 릴레이에 고장이 납니다. 사양을
초과한 전압은 한순간이라 할지라도 입력하지 마십시오.

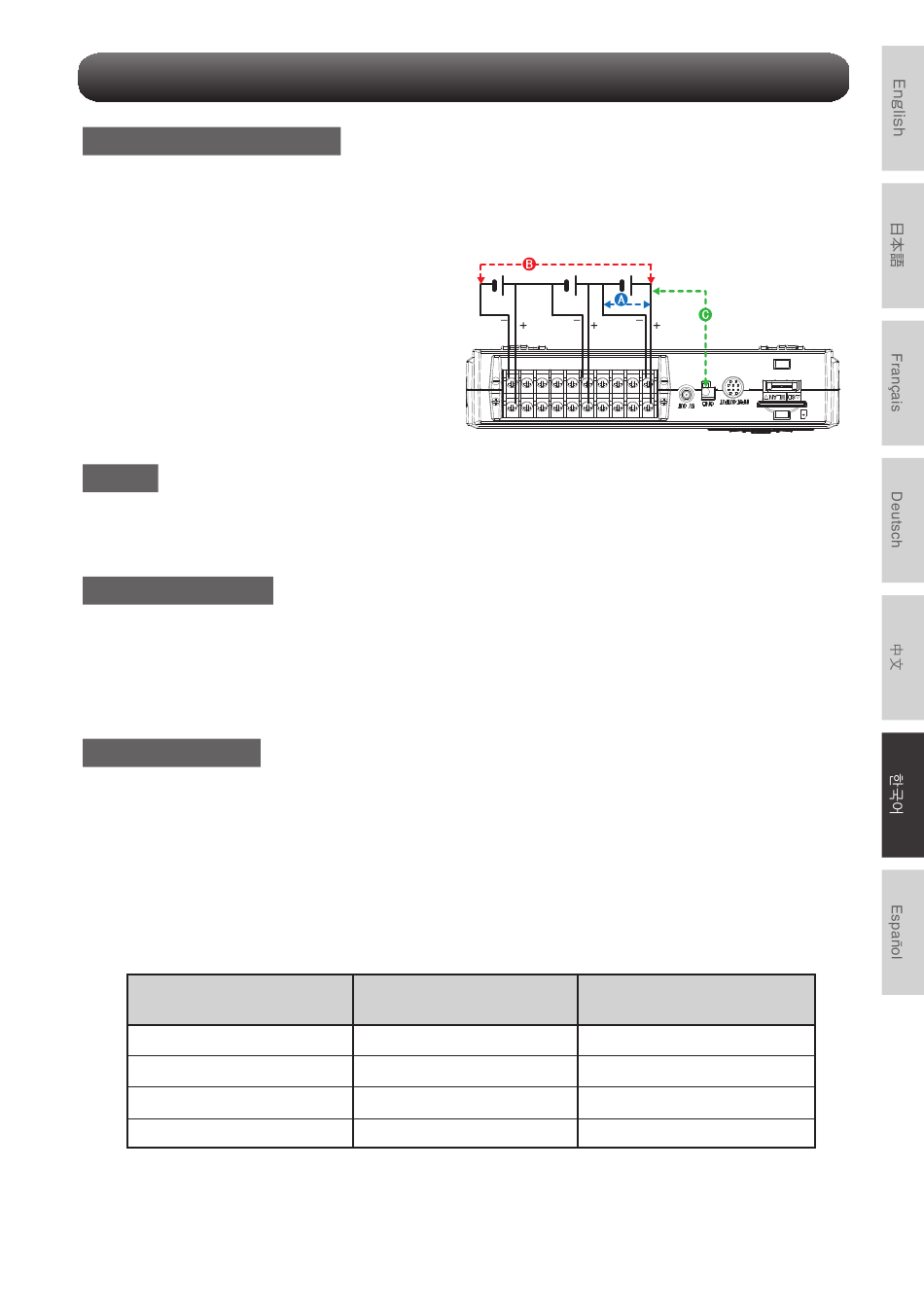

< 입력 단자 +/- 단자 간(A부 등) >
• 최대 입력 전압: 60Vp-p(20mV~1V 레인지)
1110Vp-p(2V~100V 레인지)
< 입력 단자/입력 단자 간(B부 등) >
• 최대 입력 전압: 60Vp-p
• 내전압: 350Vp-p/1분간
< 입력 단자/GND 단자 간(C부 등) >
• 최대 입력 전압: 60Vp-p
• 내전압: 350Vp-p/1분간
워밍업
이 기기의 사양 성능을 충족시키기 위해 사용 전 30분 정도 전원을 투입한 상태에서의 워밍업을
권장합니다.
미사용 CH의 처리
이 기기의 아날로그 입력부에는 노이즈 제거 능력을 향상시키기 위해 콘덴서가 들어 있습니다.
그 때문에 입력 단자가 오픈 상태에서는 다른 CH의 신호가 영향을 주고 있는 것 같은 측정 결과가
되는 경우가 있습니다. 이러한 경우는 입력 설정을 'Off'로 하시거나 +/- 단자를 쇼트해 주십시오.
정상적으로 신호가 입력된 경우에는 다른 CH의 영향은 없습니다.
노이즈 대책 방법
외부 노이즈로 이 기기의 측정치가 변동될 경우 아래와 같은 대응을 권장합니다.
(노이즈의 종류에 따라 효과는 다릅니다.)
예1 : 이 기기의 GND를 어스에 접속합니다.
예2 : 이 기기의 GND와 측정 대상의 GND를 접속합니다.
예3 : 이 기기를 배터리(옵션 B-573) 구동으로 합니다.
예4 : AMP 설정 메뉴에서 필터를 OFF 이외로 합니다.
예5: 이 기기의 디지털 필터가 유효한 샘플링 간격으로 합니다. (아래 표)
측정 CH 수 ※1
1ch
2ch 이하
5ch이하
10ch이하
※1 측정 CH 수란 입력 설정이 OFF 이외로 설정되어 있는 CH 수입니다.
※2 10, 20, 50ms 샘플링 간격으로는 온도 측정이 불가능합니다.
측정 시 주의사항
설정 가능한 샘플링 간격
10ms 이상 ※2
20ms이상 ※2
50ms이상 ※2
100ms이상
61
디지털 필터가 유효가 되는
샘플링 간격
50ms이상
125ms이상
250ms이상
500ms이상
