GRAPHTEC GL240 Setup Manual

Midi logger, printer for measuring instrument dp-581h
Hide thumbs Also See for GL240:

Advertisement

Quick Links

See also: User Manual
Printer for Measuring Instrument
DP-581H

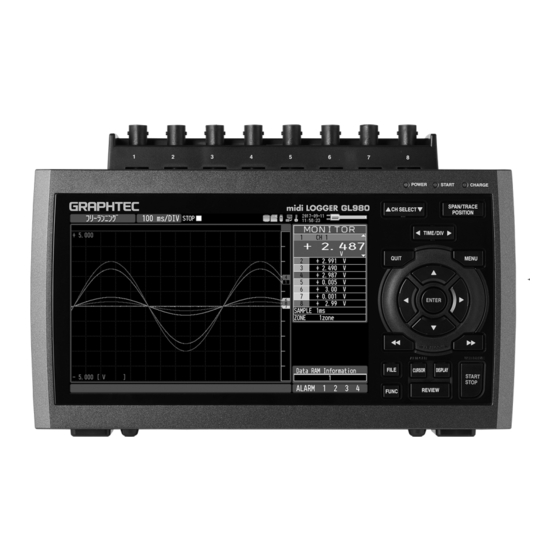

midi LOGGER
GL240/GL840/GL980/GL2000
Thank you for purchasing our printer. This Setup Guide provides basic instructions for
connecting this printer and the measuring instrument. For detailed information on the
printer and the connected measuring instrument, see the respective User's Manual. See
also the manual of the printer functions in the accompanied CD for details of the print
settings.
Check the exterior appearance of the printer.
After unpacking the printer, check the exterior appearance to ensure that there are no
problems on it before use.
Check the printer accessories.
Check that the following accessories are included:
● AC adapter: 1 set ● AC cable: 1 ● Dedicated spacer: 2 (attached)
● Battery: 1 ● USB cable: 1 ● CD-ROM: 1 ● Recording paper: 1 roll
● Quick Start Guide: 1 (each English and Japanese) ● Setup Guide (this manual): 1
Setup Guide
601020011 GL-PRINTER-UM-8M2

Advertisement

loading
Need help?

Need help?

Do you have a question about the GL240 and is the answer not in the manual?

Questions and answers

Related Manuals for GRAPHTEC GL240

Summary of Contents for GRAPHTEC GL240

  • Page 1 Printer for Measuring Instrument DP-581H midi LOGGER GL240/GL840/GL980/GL2000 Setup Guide 601020011 GL-PRINTER-UM-8M2 Thank you for purchasing our printer. This Setup Guide provides basic instructions for  connecting this printer and the measuring instrument. For detailed information on the  printer and the connected measuring instrument, see the respective User's Manual. See  also the manual of the printer functions in the accompanied CD for details of the print  settings. Check the exterior appearance of the printer. After unpacking the printer, check the exterior appearance to ensure that there are no  problems on it before use. Check the printer accessories. Check that the following accessories are included: ● AC adapter: 1 set ● AC cable: 1 ● Dedicated spacer: 2 (attached) ● Battery: 1 ● USB cable: 1 ● CD-ROM: 1 ● Recording paper: 1 roll ● Quick Start Guide: 1 (each English and Japanese) ● Setup Guide (this manual): 1...

  • Page 2: Table Of Contents

    Contents Printer Parts Names  ................. 1 Setup of Printer  .................. 3 Setup of Measuring Instrument ........... 3 Summary of Connection Method ..........4 How to Connect via Wireless LAN ..........6 How to Connect via USB ............. 12 Printer DP-581H Q&A ..............13 Printer Specifi  cations ..............14 Printer Parts Names Paper cover Paper cover release button Control panel Power port USB port...
  • Page 3 Rear side Screws Battery Control panel Battery lamp Alert lamp Power lamp Paper feed button Power button Battery Battery indicator 100% Battery level check button...

  • Page 4: Setup Of Printer

    Do not attach or remove the battery while printing is performed. Doing so may cause a breakdown or malfunction of the printer. Be sure to turn off   the printer before attaching or removing the battery. The battery of the printer is intended for use in a place where power source is not available. It is  not intended to be used as a backup for AC power source loss. Setup of Measuring Instrument ■Checking fi  rmware   The following devices can be connected with the printer. If you already use a device, fi  rmware  update for the device is required. The fi  rmware can be downloaded at our web site. Download page: http://www.graphteccorp.com/support/software/instruments.html  Supported models Operable fi  rmware version Connection method GL240 Ver.1.50 Wireless LAN connection GL840 Ver.1.50 Wireless LAN connection, Wired LAN  connection (*1) GL980 Ver.1.30 USB connection (*2), Wired LAN connection  (*1) GL2000 Ver.1.30 USB connection (*2), Wired LAN connection  (*1) *1  To connect via wired LAN, prepare a commercially available wireless LAN router and LAN cable. *2  USB hub is not supported. If it is used, operation may not be correctly performed.

  • Page 5: Summary Of Connection Method

    *2  The optional B-568 is required when using wireless LAN for GL240/GL840. ■Summary of connection procedure   Before connection, perform "Setup of Measuring Instrument" mentioned above.   W ireless LAN connection (For details, see E-6 to E-11.) •  Connect B-568 to GL240/GL840, an turn on the power.    For details, see the User's Manual of the product. •  Install the RNDIS driver of the printer that is included in the accompanied CD in the computer. (See E-7.) •  Connect the printer and the computer using the accompanied USB cable, and confi  gure the  printer. (See E-8.) •  Confi  gure GL240/GL840 as the access point. (See E-9.) •  Search for GL240/GL840 to be connected on the printer Web screen. •  Connect the printer and GL240/GL840 and register. •  Perform test printing. Connection is completed. USB connection (For details, see E-12.) •  Connect the Type-A side of the accompanied USB cable to the USB host port of GL980/ GL2000 and connect the Type-C side to the printer. (See E-5.) •  By setting the printer function to USB on the menu screen when the USB cable is correctly  connected, the printer icon becomes active and printing is available. (See E-12.) •  Perform test printing. If printing is properly performed, connection is completed.    No special installation procedures such as installing the printer driver that will be described  later are necessary. You can use the printer immediately.
  • Page 6 ■Wireless LAN connection (Supported models: GL240/GL840)   GL240/GL840 is confi  gured as the access point. The screen is for GL840. Printer is confi  gured as the station. GL100 (WL sensor) * If the setting above is specifi  ed, GL100 (WL sensor) cannot be connected to GL840. ■  U SB connection (Supported models: GL980/ GL2000)   USB Type-A USB Type-C The screen is for GL980. Printer ■ For reference: Connection using a wireless LAN router   T o connect the measuring instrument and commercially available wireless router via wired  connection (Supported models: GL840/GL980/GL2000): Wired LAN Wireless LAN Wireless LAN  router The screen is for GL980. Printer is confi  gured as the station.   T o connect the measuring instrument and commercially available wireless router via wireless  connection (Supported models: GL240/GL840): Wireless LAN Wireless LAN Wireless LAN  router The screen is for GL840. Printer is confi  gured as the station.

  • Page 7: How To Connect Via Wireless Lan

    How to Connect via Wireless LAN ■Wireless LAN settings   Specify the wireless connection settings on [LAN] on the menu of GL240, or specify on [WLAN]  on GL840. Specify the wireless LAN settings by the following procedure. Set [Wireless LAN] from [Off  ] to [Access point]. For GL240 For GL840 After setting to [Access point], restart the wireless LAN. After restarting the wireless LAN, follow the instruction if turning the power on again is  necessary. Specify the necessary setting items such as SSID. Specify the AP-IP setting, and refl  ect the setting. Specify the IP  address. Perform [Apply  settings]. Next, specify the printer settings.
  • Page 8 ■How to install printer driver   By connecting the computer and the printer using the accompanied USB cable, you can specify  the various printer settings on a web browser of the computer. To use the function that enables you to specify the setting on the Web, install the driver for Web  setting in your computer. Start "Install.exe" in "\Driver̲Software\RNDIS̲Driver\" folder in the accompanied  The screen shown below is displayed. Click [Next]. The screen shown below is displayed, and installation is completed. Click the  [Finish] button to complete the installation. For the instruction on how to uninstall, see the User's Manual of the printer. Next, display the printer Web screen.
  • Page 9 ■How to display printer web screen   Turn on the printer. Connect the printer and the computer using the accompanied USB cable. Wait until the printer startup is complete, and the power lamp (green) lights up  and the error lamp (red) goes off   on the control panel. Press the power button on the control panel twice consecutively. The printer is in the setting mode, and the power lamp (green) and the error lamp  (red) fl  ash simultaneously. After waiting for approximately 30 seconds, open a web browser (such as Internet  Explorer) and enter 169.254.200.1 in the address bar. The login screen shown  below is displayed. * If the login screen is not displayed after entering the address, try again after a while. At the fi  rst  connection or depending on computers, it may take a few minutes for the printer that is switched  to Web setting mode to be recognized. Enter 0000 for the password and press the [Enter] key. The Web screen as  shown below will be displayed. When the screen as shown above is displayed, specifying settings on the web is  available. To connect with the measuring instrument, select [WIFI Confi  g] shown above. For other detailed settings, see the User's Manual of the printer. Next, specify the Wi-Fi settings on the printer.
  • Page 10 ■Wi-Fi settings on the printer   On the Wi-Fi setting screen, click [Add/Connect] for the measuring instrument that is specifi  ed  on [Available Networks]. The following case is an example using GL240. If no connected devices are displayed, specify the settings for the measuring instrument again. Enter the same password as the one you entered for [Access point settings] in the wireless  settings for the measuring instrument. If the screen as shown below is displayed after connection, the settings are completed. If wireless connection is not completed, specify the settings for the measuring instrument and  the printer again. On [Printer Name] shown below, the serial number is displayed initially. The text can be edited within 15 characters. After the Wi-Fi settings on the printer are completed, close the web browser. Disconnect the  USB cable, restart the printer, and then specify the printer function settings on the measuring  instrument.
  • Page 11 ■Printer function settings   This section describes how to register the printer whose Wi-Fi setting is completed so that the  printer is ready for printing. In the following procedure, GL240 is used. On the [OTH] menu, change the setting for [Printer function] from [Off  ] to [Wireless LAN]. By selecting [Wireless LAN] on [Printer function], [PRN] is added on the menu. When wireless LAN is selected as the interface to be used, enter the printer name directly or  search for the printer to be connected. E-10...
  • Page 12 Printer search procedure When printer name is directly entered:   P ress [OK] when the printer is registered. If the test printing described above is successfully performed as shown below, the setting is  completed. The printer is displayed on the menu. Change the setting for [Printer] from [Off  ] to [On]. By setting to [On], printing is available when recording is performed. Specify the settings for GL840 by following the same procedure. E-11...

  • Page 13: How To Connect Via Usb

    How to Connect via USB For GL980/GL2000, by specifying USB connection settings on [Printer function] on [OTHR],  a printer icon is additionally displayed on the upper right of the screen, and the printer is added  also on the menu. Select [USB] for [Usage interface] on [Printer function]. The printer is additionally displayed on the upper right of the  menu screen. If a printer available for printing is connected, the printer icon  becomes active. This indicates that printing is available. Icon displayed when [Printer] is [On]. If the printer icon remains inactive, printing is not available.  Check the connection again. Icon displayed when [Printer] is [Off  ]. If test printing by [Print test] on [Printer function] is successfully performed, the connection is  completed. Press [OK] to fi  nish the connection setting. When the printer is displayed on the  menu screen as shown below, confi  gure the printer. The printing functions are as follows: For instructions on how to specify print settings, see the manual of the printer functions in the  accompanied CD. 1. Direct Y-T printing 2. Hard copy printing 3. Memory out printing 4. List printing 5. Logging printing E-12...

  • Page 14: Printer Dp-581H Q&A

    Printer DP-581H Q&A The green lamp blinks irregularly while printing. The green lamp blinks both when data is transferred to the printer and when printing is performed. This may cause irregular blinking. While printing is performed, the yellow battery charging lamp blinks. The printer is charged intermittently when chart speed is 2 mm/s or slower. The lamp does not light up after charging is complete. Can the battery be charged while printing? Charging is possible when chart speed is 2 mm/s or slower. However, charging time takes longer. How many printouts can be output by one charge? Printing is possible for approximately 150 m under the following conditions: using a new battery, in a room, at chart speed 5 mm/s,  and at low printing rate. This is equivalent to approximately 5 rolls of recording paper.  Power source is retained for approximately 2 days after the printer is left turned on. Use this performance as a guide for printing  in other chart speeds. Is power source automatically switched by plugging and unplugging the AC adapter? This printer is designed for mobile or stationary use. Power source is not switched automatically. Be sure to turn off   the printer  before switching power source. If power source is switched while printing is performed, printing stops and the printer is also set  to Off   on the measuring instrument. The similar operations are performed when a power failure occurs or when recovering from a  power failure. Be sure to check the printer settings on the measuring instrument. A message indicating that printing cannot be performed is displayed on the measuring instrument. If an alert indicating that the recording paper runs out or the cover is open is displayed on the screen of the measuring  instrument, refi  ll the recording paper or close the cover. If the battery amount is below 25%, printing limit is applied to hard copy printing, if below 10%, the limit is applied to Y-T printing.  Also, if the battery amount is below 15%, printing limit is applied to Y-T printing. The printed waveform suddenly becomes thin during printing. When forced envelope is activated to protect the thermal head of the printer, the printed waveform looks like waves with only the  upper and lower part left.    Lower the printing rate if vertical lines such as square waves are not printed or printed thinly under high-temperature environment.  These printer behaviors are not malfunctions but are intended to protect the thermal head. For details, see the descriptions on  forced envelope in this manual. How long is the recording paper? Approximately 30 m. Marker appears at approximately 1.5 m from the recording paper roll end. Use the marker as a guide for  replacing the recording paper. How is the recorded data treated when the recording paper runs out? Printing stops when the recording paper runs out. Data recording on the measuring instrument continues. Cannot print after replacing the recording paper. The printer may be set to Off   by the setting of the measuring instrument to retain the recorded data such as when the recording  paper is replaced during recording/printing. If a message is displayed indicating that the printer is set to Off...

  • Page 15: Printer Specifi  Cations

    Printer Specifi  cations ■ General confi  guration   Item Specifi  cation Supported models GL240/GL840/GL980/GL2000 Accessories 1 set of AC adapter, 1 AC cable, 2 dedicated spacers (attached),  1 battery, 1 USB cable, 1 CD-ROM, 1 roll of recording paper,  1 copy of Quick Start Guide (each English and Japanese),  1 copy of Setup Guide (this manual) ■ Usage environment   Item Specifi  cation Usage environment 5° C to 35° C Humidity 30% to 80% RH, no condensation Storage environment temperature -20℃ to 60℃ ■ Power source   Item Specifi  cation Power source AC adapter 100 - 240V Built-in battery pack Dedicated 6-cell lithium-ion battery...
  • Page 16   ●Specifications are subject to change without notice. GL-PRINTER Setup Guide July 10, 2019 GRAPHTEC CORPORATION...
