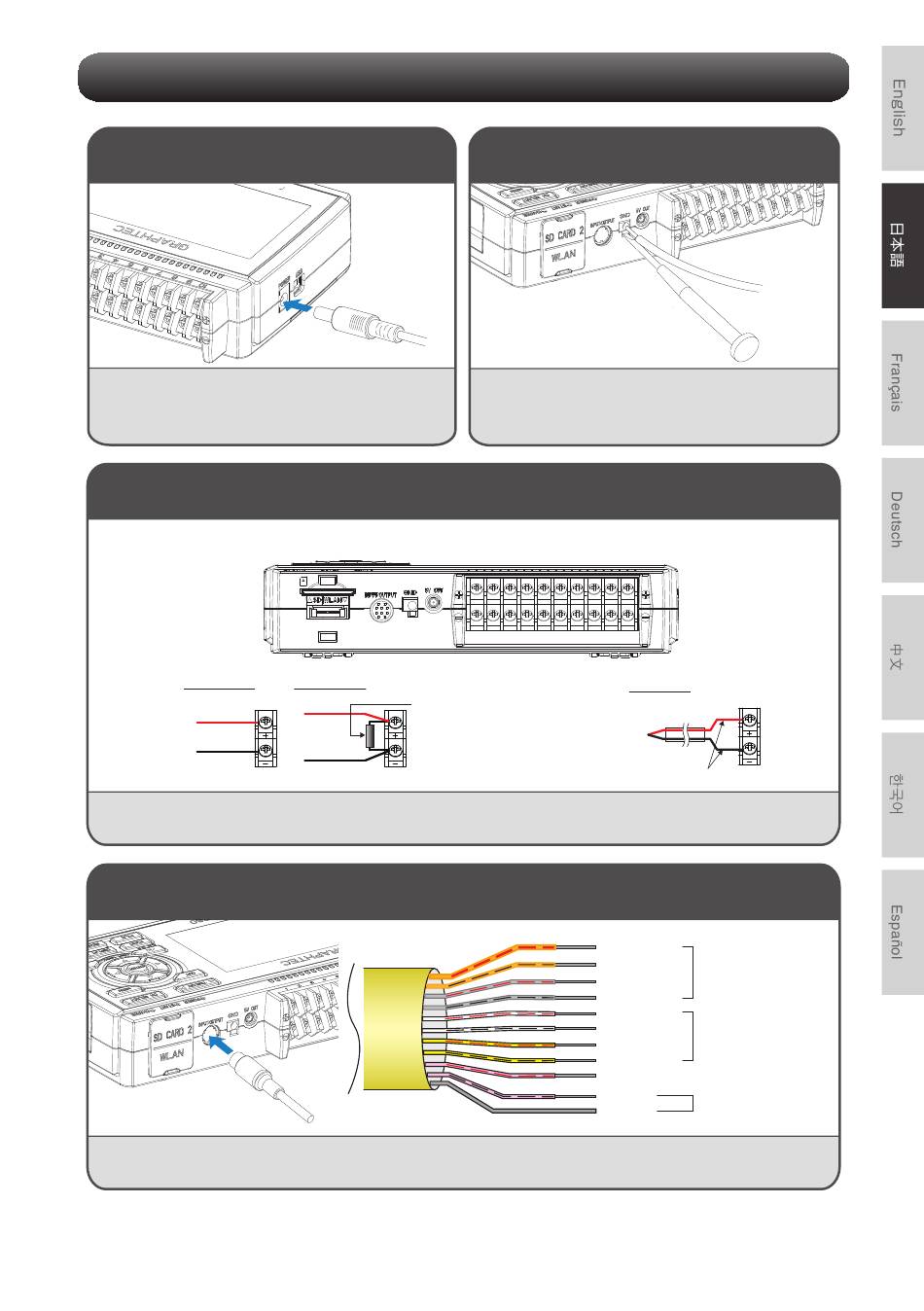

各種接続方法 - GRAPHTEC midi LOGGER GL260 Quick Start Manual

ACアダプタの接続
AC アダプタの出力側を本体の「DC LINE」表示の
コネクタへ接続します。
直流電圧入力
+
直流電圧
-
注意 : 上面の端子番号に従って任意の端子に接続してください。
外部入出力端子への接続
（ロジック / パルス入力、アラーム出力、トリガ入力）
各種接続方法
アナログ入力端子への接続
CH 1 2 3 4 5 6 7 8 9 10
直流電流入力
+
シャント抵抗
例：4-20mA の場合、250Ω （±0.1％）を
付けて、1-5V レンジで測定します。
※ シャント抵抗は、 B-551（オプション）
をご使用ください。
-
< 結線図 >
15
アースケーブルの接続
GND 端子の上にあるボタンを、マイナスドライバー
で押しながら、本器にアースケーブルを接続します。
ケーブルの片側はアースへ接続してください。
熱電対入力
（オプション B-513使用）
橙/赤点
橙/黒点
灰/赤点
灰/黒点
白/赤点
白/黒点
黄/赤点
黄/黒点
ピンク/赤点
外部サンプリング入力
ピンク/黒
シールド
+
-
補償導線
: 1
: 2
ロジック/パルス入力
: 3
: 4
: 1
: 2
アラーム出力
: 3
: 4
: トリガ入力/
GND
