10. CH 셀렉트
11. 디지털 표시
12. 빠른 설정
13. 알람 표시
14. 펜 표시
15. 파일명 표시
16. 하한 스케일
17. 파형 표시
18. 상한 스케일
19.
수록 바
: 아날로그, 논리, 펄스 및 계산을 표시합니다.
: 각 CH의 입력값을 표시합니다.
키로 액티브(확대 표시)로 할 CH를 선택할 수 있습니다. 또한 액티브
CH는 파형 표시도 제일 위에 표시됩니다.
: 간단하게 작동할 수 있는 항목을 표시합니다.
키로 퀵 설정부를 액티브로 하고,
있습니다.
: 알람 출력 단자의 상태를 나타냅니다. (빨간색=알람 발생)
: 각 CH의 신호 위치, 트리거 위치, 알람
범위를 표시합니다.
: 수록 중에는 수록 파일명을 표시합니다.
: 현재 액티브로 되어 있는 CH의 하한
스케일을 표시합니다.
: 입력 신호 파형이 표시됩니다.
: 현재 액티브로 되어 있는 CH의 상한 스케일을 표시합니다.
: 수록 중에 수록 매체의 남은 용량을 표시합니다. 또한 재생 시에는 표시
위치와 커서의 정보를 표시합니다.
65
키로 값을 변경할 수

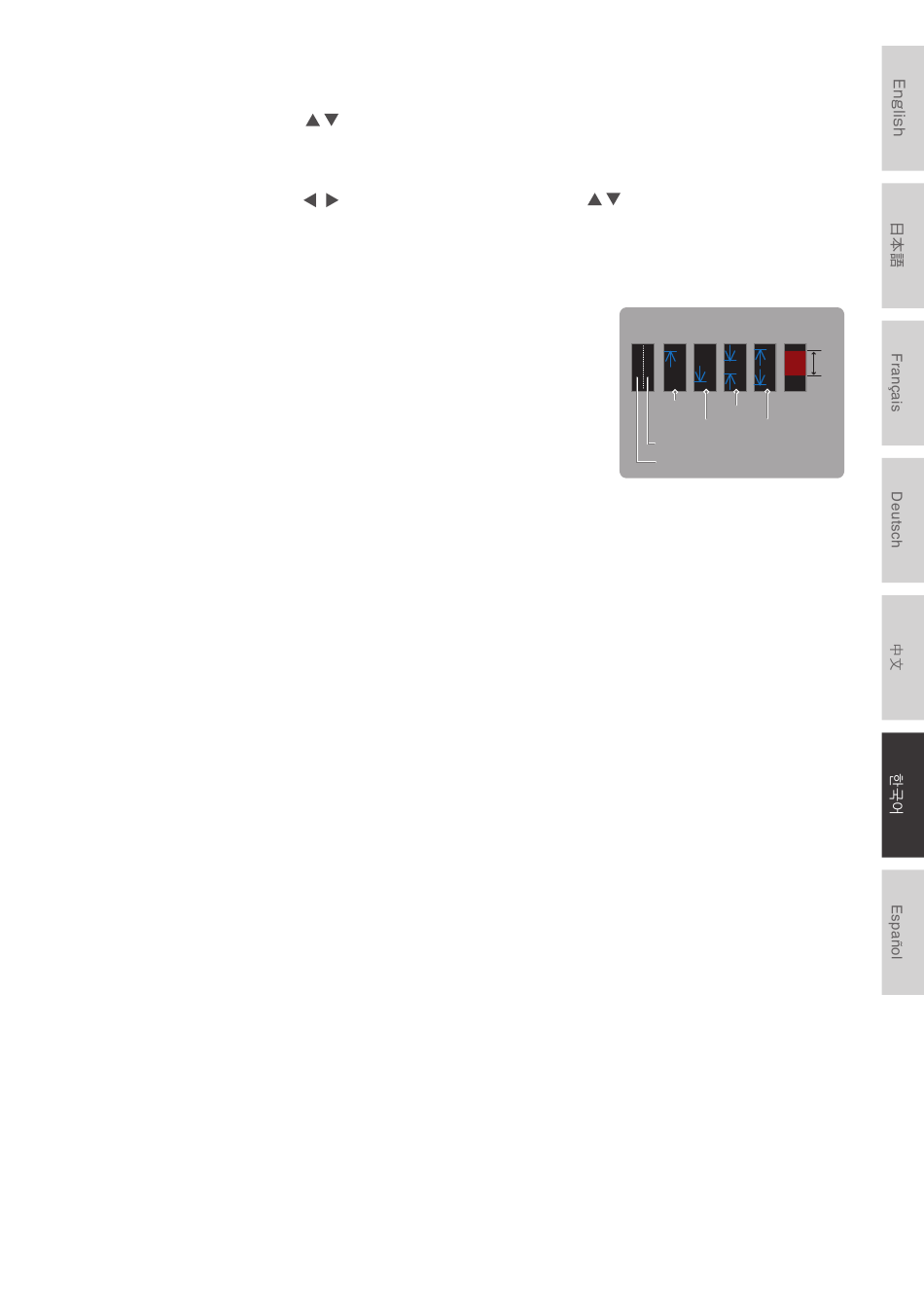

펜 표시
트리거 위치 알람 표시
상승
범위 내
하강
범위 외
스톱 측
출발 측
