Guide de sécurité pour l'utilisation du GL260

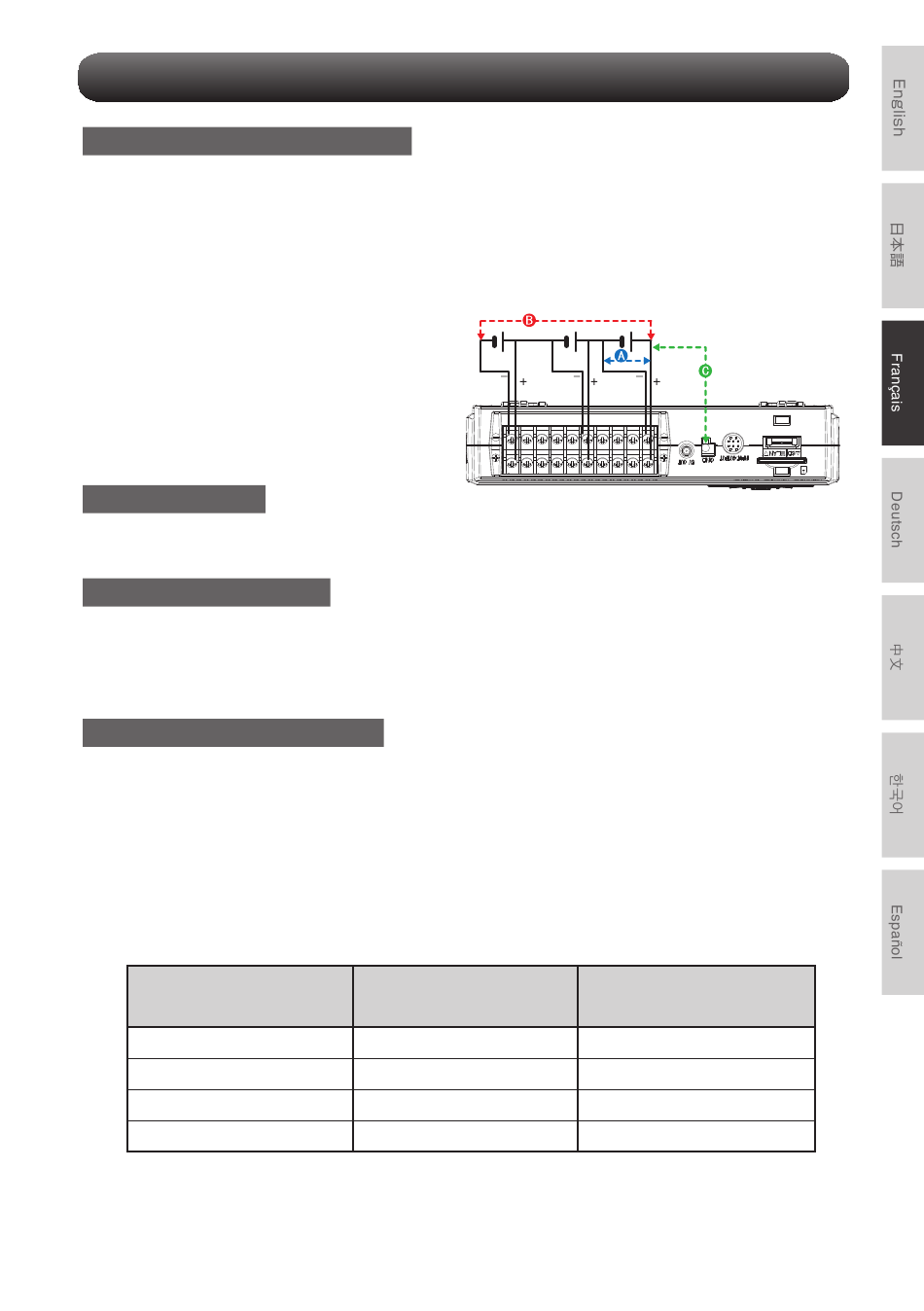

Tension d'entrée maximale
Si une tension supérieure à la valeur spécifiée pénètre dans l'instrument, le relais
électrique de l'entrée sera endommagé. Ne jamais introduire une tension
dépassant la valeur spécifiée à aucun moment.
< Entre les bornes +/- (A) >
• Tension d'entrée maximale : 60Vp-p (plage de 20mV à 1V)
< Entre canal et canal (B) >
• Tension d'entrée maximale : 60Vp-p
• Tension de résistance : 350 Vp-p par minute
< Entre le canal et GND (C) >
• Tension d'entrée maximale : 60Vp-p
• Tension de résistance : 350 Vp-p par minute
Échauffement
Le GL260 a besoin d'un temps de préchauffage d'environ 30 minutes pour offrir
des performances optimales.
Canaux non utilizes
La section d'entrée analogique peut souvent présenter des cas d'impédance.
Si elle est laissée ouverte, la valeur mesurée peut fluctuer en raison du bruit.
Pour rectifier, réglez les canaux inutilisés sur "Off" dans le menu du paramètrage
AMP ou court-circuitez les bornes + et - pour obtenir un meilleur résultat.
Contre-mesures au bruit
Si les valeurs mesurées fluctuent en raison de bruits extérieurs, appliquez les
contre-mesures suivantes. (Les résultats peuvent varier en fonction du type de bruit.)
Ex 1 : Connectez l'entrée GND du GL260 à la terre.
Ex 2 : Connectez l'entrée GND du GL260 à la GND de l'objet à mesurer.
Ex 3 : Faites fonctionner le GL260 avec des piles (Option : B-573).
Ex 4 : Dans le menu du paramétrage AMP, réglez le filtre sur n'importe quel paramètre autre que "Off".
Ex 5 : Réglez l'intervalle d'échantillonnage qui active le filtre numérique du GL260 (voir tableau
ci-dessous).
Nombre de canaux de
mesure
*1
1 canal ou moins
2 canaux ou moins
5 canaux ou moins
10 canaux ou moins
*1 Le nombre de canaux de mesure est le nombre de canaux actifs dans lesquels les
paramétrages d'entrée ne sont PAS réglés sur "Off".
*2 La température ne peut pas être réglée lorsque l'intervalle d'échantillonnage actif est réglé sur 10
ms, 20 ms ou 50 ms.
110Vp-p (plage de 2V à 100V)
Intervalle d'échantillonnage
autorisé
10 msec ou plus lent
20 msec ou plus lent
50 msec ou plus lent
100 msec ou plus lent
28
IIntervalle d'échantillonnage
permettant d'activer le filtre
numérique
50 msec ou plus lent
*2
125 msec ou plus lent
*2
250 msec ou plus lent
*2
500 msec ou plus lent
