È importante che l'aria di rinnovo venga aspirata dall'esterno dell'edificio e che l'aria esausta venga espulsa all'esterno.
Inoltre, è consigliabile installare delle griglie di protezione per le tubazioni sul lato esterno. Quando si effettua la prima
connessione dell'impianto di aerazione, è necessario fare riferimento al quadro elettrico presente sulla macchina.
Le tubazioni di collegamento verso l'esterno devono essere isolate per prevenire la formazione di condensa.

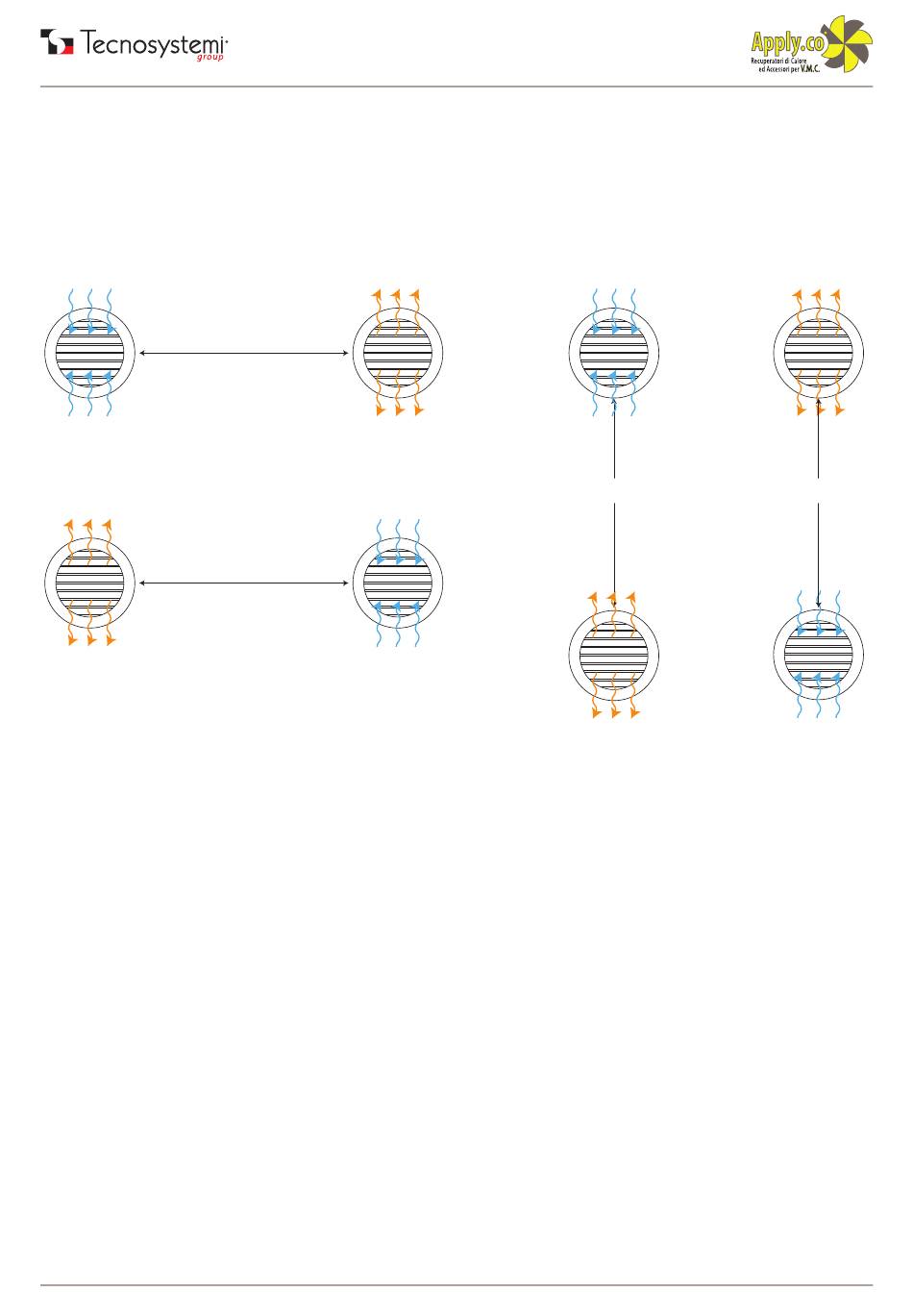

Indicazioni di posizionamento delle bocchette di immissione ed espulsione esterne:
Immissione Immissione Immissione
Espulsione Espulsione Espulsione
20
100 cm
≥60 cm ≥60 cm ≥60 cm
Espulsione Espulsione
100 cm
>60 cm >60 cm >60 cm
Immissione Immissione
Immissione Immissione
Espulsione
≥60 cm ≥60 cm 100 cm
Immissione
Espulsione Espulsione
Immissione
Espulsione Espulsione Espulsione
≥60 cm ≥2 m ≥2 m
Espulsione Immissione Immissione Immissione
≥2 m
