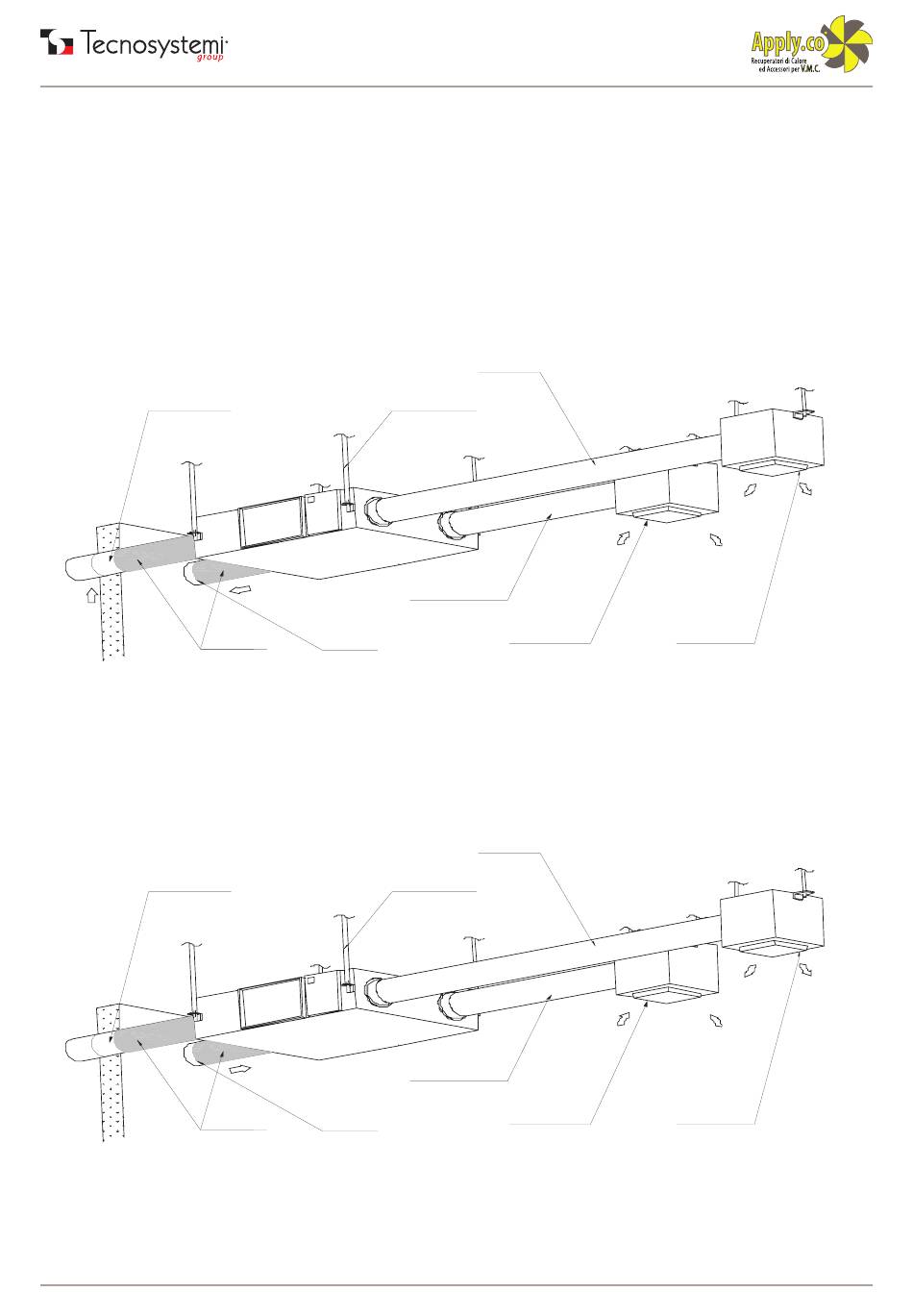

4.6 AERAULICA

Si consiglia l'installazione di almeno 500 mm di tubazione flessibile per evitare trascinamenti di vibrazione e fastidiosi
rumori dovuti all'installazione.
PER MODELLO ACD300002
Tubo dell'aria fresca esterno
OA
EA
Ingresso
aria fresca
PER MODELLI ACD300003, ACD300004, ACD300005, ACD300006
uscita aria di scarico
EA
OA
Uscita aria di scarico
Isolamento Tubo di scarico
Ingresso aria fresca
Isolamento Tubo di scarico
Tubo dell'aria fresca
Asta per sospensione
SA
RA
Tubo di scarico
Aria di ritorno
Tubo dell'aria fresca
Asta per sospensione
RA
SA
Tubo di scarico
Aria di ritorno
Aria di ritorno
Aria di alimentazione
Aria di ritorno
Aria di alimentazione
Aria di
alimentazione
Aria di
alimentazione
