MANUALE D'USO
RECUPERATORE DI CALORE STATICO CANALIZZABILE
A SOFFITTO CON BYPASS MECCANICO
COD. 12500010 - 12500040 - 12500070 - 12500130
12500160 - 12500190 - 12500220 - 12500250 - 12500280
Tecnosystemi S.p.A.
via dell'Industria, 2/4 - Z.I. San Giacomo di Veglia
31029 Vittorio Veneto (Treviso) - Italia
Tel +39 0438.500044 - Fax +39 0438.501516
Numero Verde 800 904474 (only for Italy)
email: info@tecnosystemi.com
C.F. - P. IVA - R.I.TV IT02535780247 Cap. Soc. € 5.000.000,00 i.v.
12500310 - 12500340
COD. C20002851
REV. 02 / 01-06-2019
ErP
2018
READY
REGOLATORE DI PORTATA
IN DOTAZIONE
Sistemi
www.tecnosystemi.com
1
Advertisement
Table of Contents
Related Manuals for Tecnosystemi Apply.co AIR PUR 200E EVO
Summary of Contents for Tecnosystemi Apply.co AIR PUR 200E EVO
- Page 1 2018 READY REGOLATORE DI PORTATA IN DOTAZIONE Sistemi Tecnosystemi S.p.A. via dell’Industria, 2/4 - Z.I. San Giacomo di Veglia 31029 Vittorio Veneto (Treviso) - Italia Tel +39 0438.500044 - Fax +39 0438.501516 Numero Verde 800 904474 (only for Italy) email: info@tecnosystemi.com www.tecnosystemi.com...
-
Page 2: Requisiti Di Sicurezza
Sistemi INTRODUZIONE Il sistema di Ventilazione Meccanica Controllata con recupero di calore passivo a flussi incrociati si avvale della migliore tecnologia disponibile per quanto riguarda la componentistica e le soluzioni costruttive, Pensato per applicazioni interne a controsoffitto, dispone di due ventilatori. La sezione filtrante è... - Page 3 Sistemi PRECAUZIONI DI MONTAGGIO PRECAUZIONI DI MONTAGGIO Il recuperatore di calore non deve Il recuperatore di calore essere utilizzato al di fuori della deve essere scollegato dalla gamma di temperatura indicata rete elettrica prima di ogni nel manuale d’uso o in atmosfere installazione o riparazione.

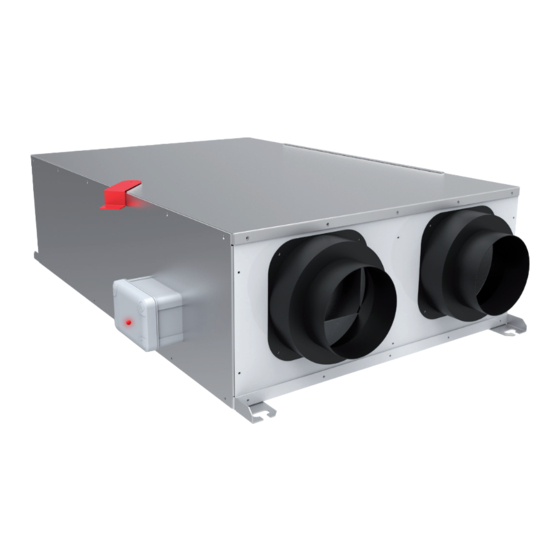

- Page 4 Sistemi DESCRIZIONE I recuperatori di calore Tecnosystemi nelle versioni 200-300-500-800-1000-1300-1700-2100- 2500- 3000 e 4000, sono impiegati per la areazione bilanciata di attività commerciali (negozi, ristoranti ecc.), residenziali e comunque adattabili a tutti quegli ambienti ove sia necessario avere un ricambio d’aria, evitando nello stesso tempo la dispersione della temperatura interna.
-
Page 5: Free - Cooling
Sistemi FREE - COOLING FREE - COOLING Quando le condizioni dell’aria esterna sono buone e cioè con una temperatura in estate più fresca della temperatura dei locali si deve commutare manualmente la serranda di By-Pass interna che esclude il recuperatore a flussi incrociati in modo da non ridurre le caratteristiche confortevoli dell’aria esterna rispetto a quella interna e ridurre i consumi di energia per la ventilazione In inverno la logica si inverte e le condizioni per cui il Free-Cooilng viene attivato sono una temperatura dell’aria esterna superiore alla temperatura di ripresa dell’aria viziata... - Page 6 Sistemi MODELLO Volt Assorb. (W) PESO (kg) 230/50 Hz 200E EVO 230/50 Hz 300E EVO 230/50 Hz 500E EVO 230/50 Hz 800E EVO 230/50 Hz 1000E EVO 230/50 Hz 1300E EVO 230/50 Hz 1700E EVO 230/50 Hz 1100 2100E EVO 230/50 Hz 1100 2500E EVO...
- Page 7 Sistemi PRECAUZIONI DI MONTAGGIO PRECAUZIONI OPERATIVE DI SICUREZZA COLLEGAMENTI ELETTRICI Il collegamento richiesto dal recuperatore è essenzialmente quello di potenza. La potenza non è altro che l’alimentazione 230V-50Hz-1Ph oppure 400V-50Hz-3Ph. Sulla linea di alimentazione è bene prevedere a monte sia un sezionatore sia un protettore differenziale e magnetotermico.
- Page 8 Sistemi COLLEGAMENTO RECUPERATORE MOD. AIR PUR 4000 COLLEGAMENTO ELETTRICO REGOLATORE DI VELOCITÀ REGOLATORE CODICE: 12300104 PER RECUPERATORE MOD: 200 - 300 mq/h...
- Page 9 Sistemi REGOLATORI CODICI: 12300105 - 12300115 PER RECUPERATORE MOD: 500 - 800 - 1000 - 1300 - 1700 mq/h CODICE 12300120 PER RECUPERATORE MOD: 2100 - 2500 - 3000 mq/h...
-
Page 10: Installazione
Sistemi INSTALLAZIONE La macchina nasce per installazioni a controsoffitto con la possibilità di canalizzare l’aria trattata oppure da trattare. Tipicamente posizionata in vani tecnici o disimpegni, prediligere canalizzazioni in mandata per la distribuzione nei vari locali dell’aria trattata. Il fissaggio dell’apparecchiatura al solaio oppure a pavimento, avviene mediante la staffa di ancoraggio che viene fornita con il recuperatore. -
Page 11: Manutenzione
Sistemi ESEMPIO IMPIANTO CONDENSA, REALIZZAZIONE SCARICO MANUTENZIONE IMPORTANTE Prima di eseguire qualsiasi operazione di pulizia e manutenzione, scollegare l’apparecchio all’alimentazione mediante l’interruttore generale. (vedi schema elettrico di collegamento). I recuperatori di calore necessitano di una manutenzione periodica (ogni 6 mesi) che si rende necessaria al fine di ottimizzare il loro funzionamento. - Page 12 Sistemi RIMOZIONE FILTRO La struttura filtrante posta ad ogni ingresso ed all’uscita dell’aria di rinnovo consente di estrarre il filtro lateralmente. Sequenza operativa: • Rimuovere le viti di fissaggio (1); • Rimuovere il pannello laterale di tamponamento (2) dal corpo principale del recuperatore di calore; •...
- Page 13 Air Conditioning Accessories FLOW REGULATOR SUPPLIED Multi - Zone Air Control System Tecnosystemi S.p.A. via dell’Industria, 2/4 - Z.I. San Giacomo di Veglia 31029 Vittorio Veneto (Treviso) - Italy Phone +39 0438.500044 - Fax +39 0438.501516 email: info@tecnosystemi.com Instruments &...
-
Page 14: Safety Requirements
Multi - Zone Air Control System INTRODUCTION Instruments & Ventilation Tools Solutions The Controlled Mechanical Ventilation system with passive cross-flow heat recovery uses the best available technology in terms of components and construction solutions, It was designed for indoor suspended ceiling applications and features two fans. Accessories The filtering section is incorporated in the machine and the filter can be removed by side access. -
Page 15: Installation Precautions
Multi - Zone Air Control System INSTALLATION PRECAUTIONS INSTALLATION PRECAUTIONS Instruments & Ventilation Tools Solutions The heat recuperator must not The recuperator must be be used outside the temperature disconnected from the power range recommended in the User supply before any installation or Manual or in aggressive or explosive Accessories repair. - Page 16 Ventilation Tools Solutions The 200-300-500-800-1000-1300-1700-2100-2500- 3000 and 4000, versions of the Tecnosystemi recuperators are used for the balanced ventilation of commercial (shops, restaurants, etc.) and residential settings, and adapt to those environments in which it is necessary to exchange air,...
-
Page 17: Technical Features
Multi - Zone Air Control System FREE - COOLING FREE - COOLING Instruments & Ventilation Tools Solutions When outdoor air conditions are good, namely, with an indoor summer temperature that is cooler than the outside, the internal By-Pass damper must be switched manually. It automatically enters into operation and excludes the cross-flow recuperator, so as not to reduce the comfortable Accessories For Heating... - Page 18 Multi - Zone Air Control System MODEL Volt Absorption (W) WEIGHT (kg) 230/50 Hz 200E EVO Instruments & Ventilation Tools Solutions 230/50 Hz 300E EVO 230/50 Hz 500E EVO Accessories 230/50 Hz 800E EVO For Heating 230/50 Hz 1000E EVO 230/50 Hz 1300E EVO 230/50 Hz...
-
Page 19: Electrical Connections
Multi - Zone Air Control System INSTALLATION PRECAUTIONS ELECTRICAL CONNECTIONS Instruments & Ventilation Tools Solutions The recuperator must be connected to a power source. Specifically, it requires 230V-50Hz-1Ph or 400V-50Hz-3Ph power supply. It is advisable to equip the upstream of the supply line with a disconnect switch and a differential Accessories circuit breaker. - Page 20 Multi - Zone Air Control System MOD. AIR PUR 4000 Instruments & Ventilation Tools Solutions YELLOW / GREEN BROWN Accessories For Heating BLACK BLUE WHITE GENERAL APPROVED SWITCH 250 V ELECTRICAL CONNECTION BOX ELECTRICAL CONNECTION OF SPEED REGULATOR REGULATOR CODE: 12300104 FOR RECUPERATOR MOD: 200 - 300 ELECTRICAL CONNECTION DIAGRAM - POTENTIOMETER Terminal block...
- Page 21 Multi - Zone Air Control System Instruments & Ventilation Tools Solutions speed regulator Accessories For Heating heat recovery unit CODE 12300120 FOR RECUPERATOR MOD: 2100 - 2500 - 3000 sqm/h speed regulator heat recovery unit...
- Page 22 Multi - Zone Air Control System The machine is designed for false ceiling installations with the possibility of channelling air treated Instruments & Ventilation or to be treated. Tools Solutions Typically positioned in technical compartments or vestibules, it is preferable to supply pipes for distribution in the various rooms of treated air.
-
Page 23: Maintenance
Multi - Zone Air Control System MAINTENANCE Instruments & Ventilation Tools Solutions Before carrying out any cleaning or maintenance operation, disconnect the appliance from the power supply using the main switch. (see wiring diagram). Accessories Heat recovery systems require periodic maintenance (every 6 months) which is necessary For Heating in order to optimize their operation. - Page 24 To highlight the requirement to dispose of household electrical items separately, there is a crossed-out waste paper basket symbol on the product. Tecnosystemi S.p.A. via dell’Industria, 2/4 - Z.I. San Giacomo di Veglia 31029 Vittorio Veneto (Treviso) - Italia Tel +39 0438.500044 - Fax +39 0438.501516...
