Tecnosystemi HI-TECH PUR 4.0 User Manual page 18

9. Per evitare che l'aria di scarico esterna ritorni all'interno, la distanza tra le due prese d'aria installate sulla parete
esterna deve essere superiore a 1000 mm.
10.Se l'unità è dotata di riscaldatore, il funzionamento del riscaldatore deve essere sincronizzato con l'unità, in modo
che il riscaldatore inizia a funzionare solo all'avvio dell'unità.
11. Se l'utente desidera ridurre al minimo il rumore interno, può essere preso in considerazione un silenziatore per condotti.
INSTALLAZIONE

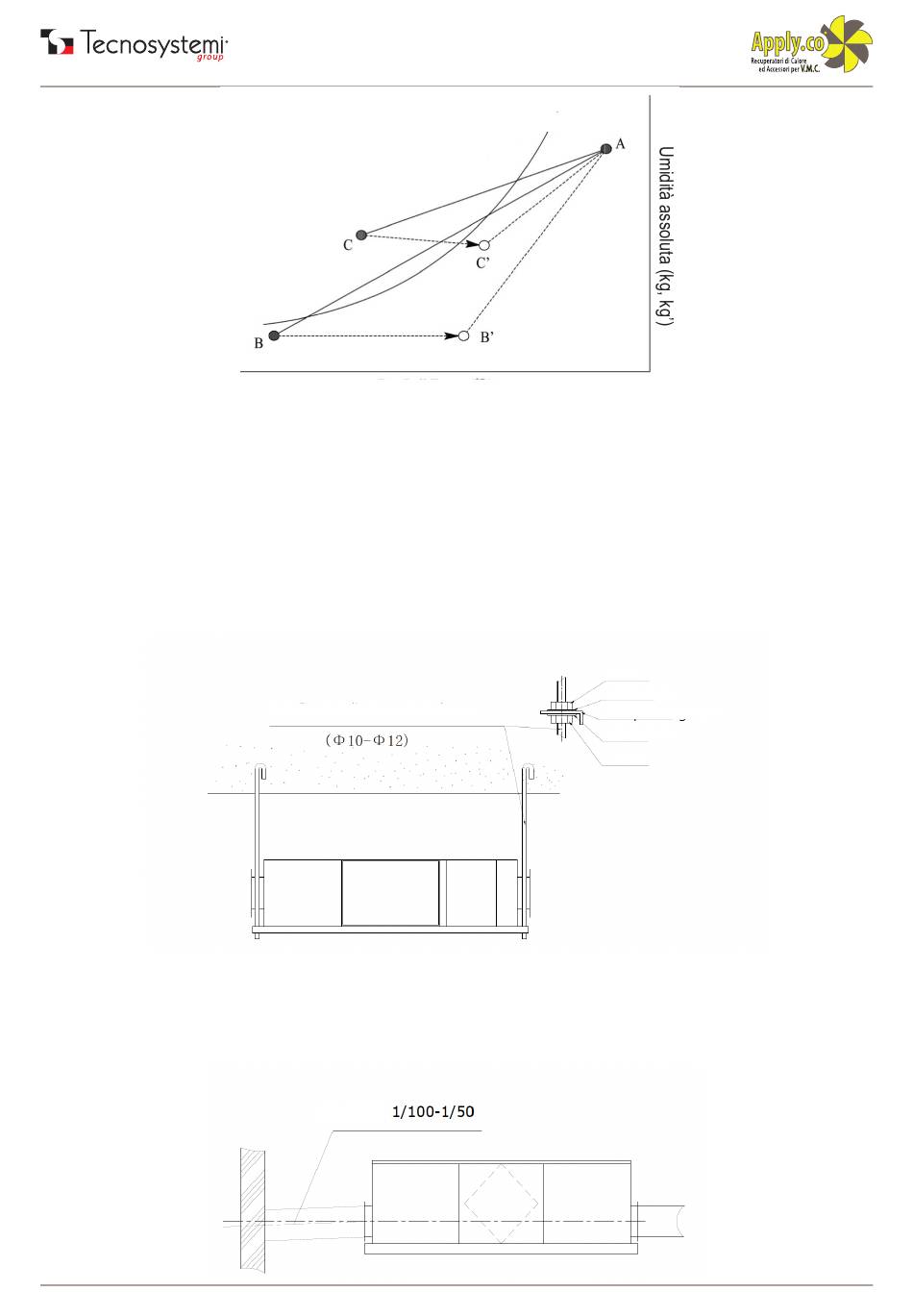

1.L'installatore deve predisporre appositi ganci filettati con dadi regolabili e guarnizioni.
2.Installare come mostrato dall'immagine sopra. L'installazione deve essere piana e fissata saldamente.
3. La mancata osservanza del corretto fissaggio potrebbe causare lesioni, danni alle apparecchiature e vibrazioni
eccessive. Un'installazione non uniforme influirà anche sul funzionamento della serranda.
4.Note per l'installazione inversa dell'unità, l'etichettatura inversa indica che l'unità è capovolta.
CANALIZZAZIONE
1. Il collegamento degli sfiati e dei condotti dell'unità deve essere nastrato o sigillato per evitare perdite d'aria e deve
essere conforme alle linee guida e ai regolamenti pertinenti.
2. Le due prese d'aria esterne devono essere rivolte verso il basso verso l'esterno per evitare l'ingresso di acqua
piovana. (angolo 1/100 1/50).
3. L'isolamento deve essere con i due condotti all'esterno per evitare la formazione di condensa.
Materiale: cotone di vetro, spessore: 25 mm
18
Temperatura di bulbo secco (°C)
palo a vite di sospensione
GRADIENTE
Curva di saturazione
Dado
Guarnizione
Parti sospese
Guarnizione
Dado
