4.5 INSTALLAZIONE A SOFFITTO

L'installazione e la manutenzione vanno eseguiti solo da personale qualificato. Durante tutte le procedure di
installazione, assicurarsi che l'apparecchiatura non sia collegata alla rete elettrica. L'installazione deve essere effettuata
solo all'interno degli edifici. Nel caso di soffitti inclinati o irregolari assicurarsi di posizionare la macchina a soffitto con
un'inclinazione del 2 % (2 cm circa ogni 1 m) verso lo scarico condensa.

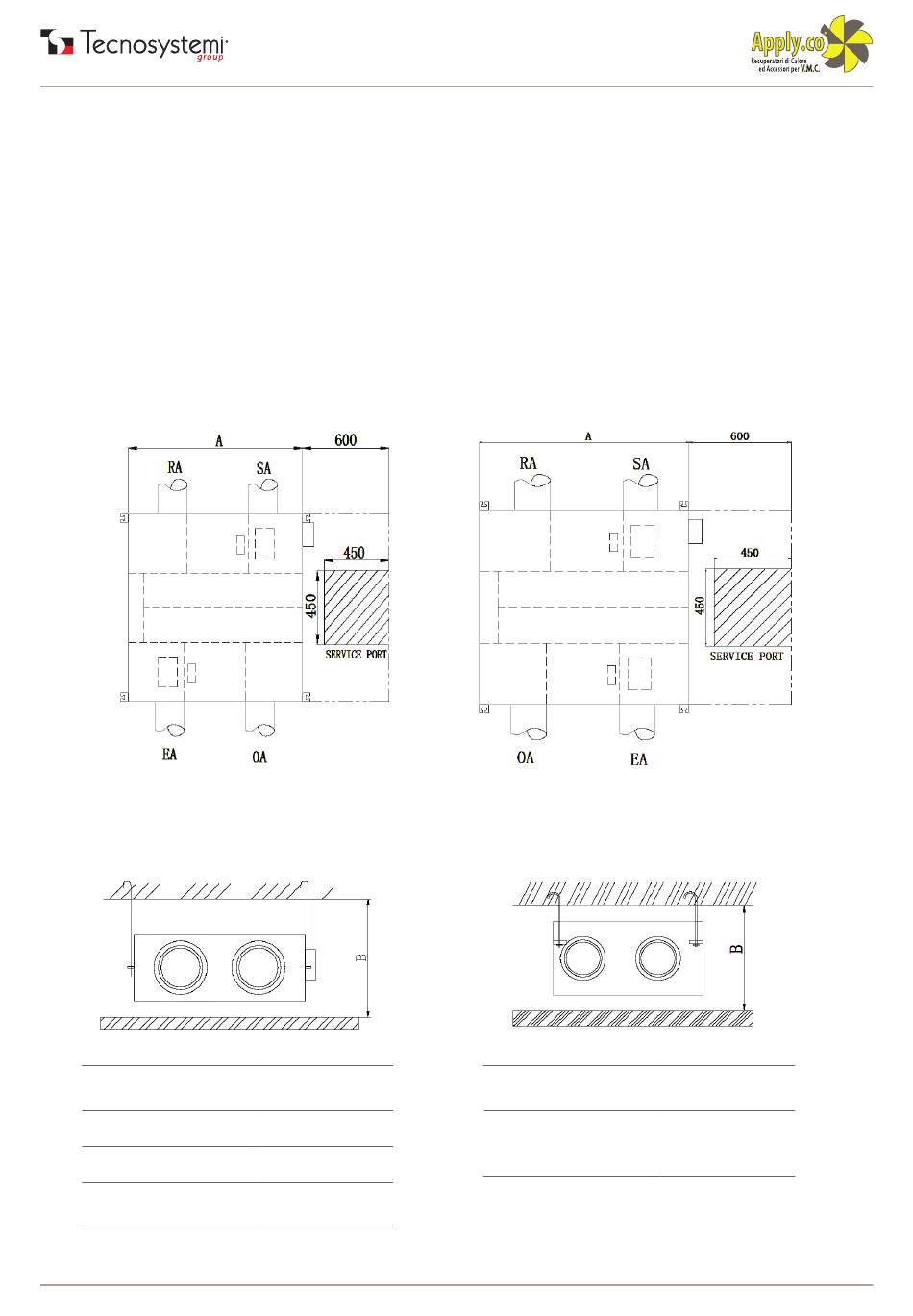

IMPORTANTE: assicurarsi che siano rispettati i vincoli di rispetto minimo della macchina: come riportato in figura.
Per il posizionamento:
1. Segnare a soffitto la corretta posizione dei quattro fori da applicare.
2. Forare il soffitto.
3. Fissare la macchina a soffitto secondo la sequenza riportata.
NB. Utilizzare un sistema di fissaggio idoneo a sostenere il carico previsto.
MODELLO
ACD300003
ACD300004
ACD300005
ACD300006
16
ACD300002
ACD300002
Altezza
A [mm]
controsoffitto [mm]
902 330
1134 450
1243 450
ACD300003, ACD300004, ACD300005, ACD300006
ACD300003, ACD300004, ACD300005, ACD300006
MODELLO A [mm]
ACD300002 599
Altezza
controsoffitto [mm]
320
