MANUALE D'USO

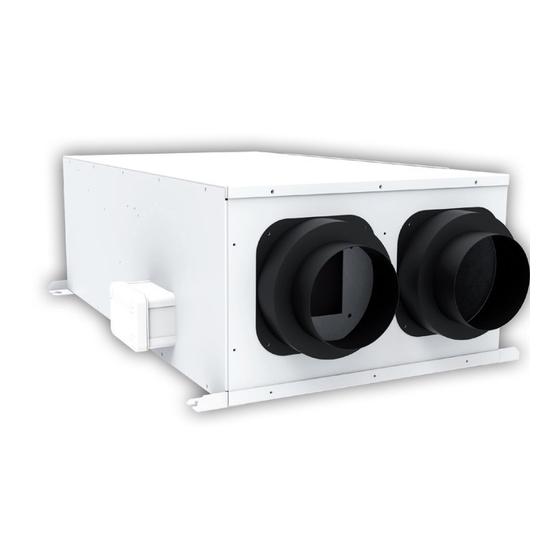

RECUPERATORE DI CALORE STATICO
CANALIZZABILE ALTA EFFICIENZA A SOFFITTO
12500510 - 12500530 - 12500550 - 12500570
200P/300P
EVO PLUS
Tecnosystemi S.p.A.
via dell'Industria, 2/4 - Z.I. San Giacomo di Veglia
31029 Vittorio Veneto (Treviso) - Italia
Tel +39 0438.500044 - Fax +39 0438.501516
Numero Verde 800 904474 (only for Italy)
email: info@tecnosystemi.com
C.F. - P. IVA - R.I.TV IT02535780247 Cap. Soc. € 5.000.000,00 i.v.
CON BY PASS MECCANICO
COD. C20002853
REV. 01 / 01-06-2019
200Y/300Y
EVO PLUS
ErP
2018
READY
Sistemi
www.tecnosystemi.com
Advertisement
Table of Contents
Related Manuals for Tecnosystemi TOTAL AIR 200P EVO PLUS
Summary of Contents for Tecnosystemi TOTAL AIR 200P EVO PLUS
- Page 1 EVO PLUS EVO PLUS 2018 READY Sistemi Tecnosystemi S.p.A. via dell’Industria, 2/4 - Z.I. San Giacomo di Veglia 31029 Vittorio Veneto (Treviso) - Italia Tel +39 0438.500044 - Fax +39 0438.501516 Numero Verde 800 904474 (only for Italy) email: info@tecnosystemi.com www.tecnosystemi.com...
-
Page 2: Requisiti Di Sicurezza
Sistemi INTRODUZIONE Il sistema di Ventilazione Meccanica Controllata con recupero di calore passivo a flussi incrociati si avvale della migliore tecnologia disponibile per quanto riguarda la componentistica e le soluzioni costruttive, Pensato per applicazioni interne a controsoffitto, dispone di due ventilatori EC brushless. La sezione filtrante è... - Page 3 Sistemi PRECAUZIONI DI MONTAGGIO PRECAUZIONI DI MONTAGGIO Il recuperatore di calore non deve Il recuperatore di calore essere utilizzato al di fuori della deve essere scollegato dalla gamma di temperatura indicata rete elettrica prima di ogni nel manuale d’uso o in atmosfere installazione o riparazione.
- Page 4 Sistemi DESCRIZIONE I recuperatori di calore Tecnosystemi nelle versioni 200-300, sono impiegati per la areazione bilanciata di attività commerciali (negozi, ristoranti ecc.), residenziali e comunque adattabili a tutti quegli ambienti ove sia necessario avere un ricambio d’aria, evitando nello stesso tempo la dispersione della temperatura interna.
-
Page 5: Free - Cooling
Sistemi FREE - COOLING FREE - COOLING Quando le condizioni dell’aria esterna sono buone e cioè con una temperatura in estate più fresca della temperatura dei locali si deve commutare manualmente la serranda di By-Pass interna entra automaticamente in funzione ed esclude il recuperatore a flussi incrociati in modo da non ridurre le caratteristiche confortevoli dell’aria esterna rispetto a quella interna e ridurre i consumi di energia per la ventilazione In inverno la logica si inverte e le condizioni per cui il Free-Cooilng viene attivato sono una temperatura dell’aria esterna superiore alla temperatura di... -
Page 6: Dimensioni (Mm)
Sistemi DIMENSIONI Ø DIMENSIONI (mm) MODELLO Ø TOTAL AIR 200P EVO PLUS TOTAL AIR 300P EVO PLUS TOTAL AIR 200P EVO PLUS TOTAL AIR 300P EVO PLUS... -
Page 7: Collegamenti Elettrici
Sistemi PRECAUZIONI DI MONTAGGIO PRECAUZIONI OPERATIVE DI SICUREZZA COLLEGAMENTI ELETTRICI Il collegamento richiesto dal recuperatore è essenzialmente quello di potenza. La potenza non è altro che l’alimentazione 230V-50Hz-1Ph. Sulla linea di alimentazione è bene prevedere a monte sia un sezionatore sia un protettore differenziale e magnetotermico. - Page 8 Sistemi COLLEGAMENTO PANNELLO DI CONTROLLO...
-
Page 9: Installazione
Sistemi SCHEMA D’ INSTALLAZIONE RECUPERATORE CONDOTTO CONDOTTO FISSAGGI CONDOTTO PASSAGGIO DI ASPIRAZIONE DELLA MACCHINA PASSAGGIO ARIA ARIA DI RIPRESA DALL’ESTERNO A SOFFITTO DI MANDATA MANDATA RIPRESA DELL’ARIA DELL’ARIA MATERIALE ISOLANTE POSTO SU CONDOTTO DI ESPULSIONE ALL’ESTERNO INSTALLAZIONE La macchina nasce per installazioni a controsoffitto con la possibilità di canalizzare l’aria trattata oppure da trattare. - Page 10 Sistemi Bisogna che sia lasciato uno spazio sufficiente per permettere l’apertura del pannello d’ispezione (filtri e pacco di scambio) e alla scatola per la connessione elettrica. I tubi canalizzati vanno fissati ai plenum del recuperatore di calore mediante fascette metalliche che garantiscono la perfetta tenuta agli stessi.
-
Page 11: Utilizzo Del Pannello Di Controllo
Sistemi UTILIZZO DEL PANNELLO DI CONTROLLO LEGENDA DISPLAY MODALITÀ DI FUNZIONAMENTO CAMPO PRINCIPALE VELOCITÀ VENTILATORE IN MODO MANUALE / AUTOMATICO INDICAZIONE VELOCITÀ VENTILATORE UNITÀ DI MISURA TEMPERATURA FUNZIONE BLOCCATA SET POINT FASCE ORARIE ATTIVE FASCIA ORARIA CORRENTE GIORNO DELLA SETTIMANA ALLARME FILTRI SPORCHI CAMPO SECONDARIO TASTIERA... - Page 12 Sistemi TASTO DESCRIZIONE FUNZIONE Selezione modalità di funzionamento: premere finchè MODE compare la modalità di funzionamento desiderata Selezione velocità ventilatore: premere per selezionare la velocità desiderata (min, med, max) o il funzionamento automatico (Auto) Pressione breve: abilita/disabilita le fasce orarie. L’abilita- zione corrisponde all’accensione dell’icona Pressione lunga (3 s): accesso al menu impostazione orologio/fasce orarie.
- Page 13 Sistemi IMPOSTAZIONE FASCE ORARIE...
- Page 14 Sistemi IMPOSTAZIONE FASCE ORARIE...
- Page 15 Sistemi IMPOSTAZIONE FASCE ORARIE...
-
Page 16: Manutenzione
Sistemi MANUTENZIONE IMPORTANTE Prima di eseguire qualsiasi operazione di pulizia e manutenzione, scollegare l’apparecchio all’alimentazione mediante l’interruttore generale. (vedi schema elettrico di collegamento). I recuperatori di calore necessitano di una manutenzione periodica (ogni 6 mesi) che si rende necessaria al fine di ottimizzare il loro funzionamento. L’... - Page 17 Air Curtains and Air Conditioning Accessories Multi - Zone Air Control System Tecnosystemi S.p.A. via dell’Industria, 2/4 - Z.I. San Giacomo di Veglia 31029 Vittorio Veneto (Treviso) - Italy Phone +39 0438.500044 - Fax +39 0438.501516 email: info@tecnosystemi.com Instruments &...
-
Page 18: Safety Requirements
Multi - Zone Air Control System Instruments & Ventilation Tools Solutions INTRODUCTION The Controlled Mechanical Ventilation system with passive cross-flow heat recovery uses the Accessories For Heating best available technology in terms of components and construction solutions. It was designed for indoor suspended ceiling applications and features two EC brushless fans. The filtering section is incorporated in the machine and the filter can be removed by side access. -
Page 19: Installation Precautions
Multi - Zone Air Control System INSTALLATION PRECAUTIONS INSTALLATION PRECAUTIONS Instruments & Ventilation Tools Solutions The recuperator must not be used The recuperator must be outside the temperature range disconnected from the power recommended in the User Manual supply before any installation or Accessories For Heating or in aggressive or explosive... - Page 20 Instruments & Ventilation Tools Solutions The 200 and 300 versions of the Tecnosystemi recuperators are used for the balanced ventilation of commercial (shops, restaurants, etc.) and residential settings, and adapt to those environments Accessories For Heating in which it is necessary to exchange air, though avoid the dispersion of the internal temperature.
-
Page 21: Technical Features
Multi - Zone Air Control System FREE - COOLING FREE - COOLING Instruments & Ventilation Tools Solutions When outdoor air conditions are good, namely, with an indoor summer temperature that is cooler than the outside, the internal By-Pass damper must be switched manually. It automatically enters into operation and excludes the cross-flow recuperator, so as not to reduce the comfortable Accessories For Heating... -
Page 22: Dimensions (Mm)
Multi - Zone Air Control System TECHNICAL FEATURES Instruments & Ventilation Tools Solutions Accessories For Heating Ø DIMENSIONS (mm) CODE Ø TOTAL AIR 200P EVO PLUS TOTAL AIR 300P EVO PLUS TOTAL AIR 200P EVO PLUS TOTAL AIR 300P EVO PLUS... -
Page 23: Electrical Connections
Multi - Zone Air Control System ELECTRICAL CONNECTIONS Instruments & Ventilation Tools Solutions The recuperator must be connected to a power source. Specifically, it requires a 230V-50Hz-1Ph power supply. It is advisable to equip the upstream of the supply line with a disconnect switch and a differential Accessories For Heating circuit breaker. -
Page 24: Control Panel Connection
Multi - Zone Air Control System CONTROL PANEL CONNECTION Instruments & Ventilation Tools Solutions Accessories For Heating... -
Page 25: Installation
Multi - Zone Air Control System RECUPERATOR INSTALLATION DIAGRAM Instruments & Ventilation Tools Solutions OUTSIDE AIR OUTSIDE AIR MACHINE SUPPLY PASSAGE ASPIRATION CEILING AIR DELIVERY Accessories For Heating OF OUTSIDE AIR DUCT INSTALLATION PASSAGE RETURN DELIVERY INSULATING MATERIAL INSTALLED ON THE EXPULSION DUCT ON THE OUTSIDE INSTALLATION The machine is designed for false ceiling installations with the possibility of channelling air treated... - Page 26 Multi - Zone Air Control System The ducted pipes must be fixed to the plenums of the heat recovery unit by means of metal clamps, which guarantee perfect sealing. Instruments & Ventilation Tools Solutions The main power cable must be connected to an approved, omnipolar general switch with a contact opening distance of >...
-
Page 27: Use Of Control Panel
Multi - Zone Air Control System USE OF CONTROL PANEL Instruments & Ventilation Tools Solutions Accessories For Heating LEGEND DISPLAY OPERATING MODE MAIN FIELD FAN SPEED IN MANUAL / AUTOMATIC MODE FAN SPEED SETTING TEMPERATURE MEASUREMENT UNIT BLOCKED FUNCTION SET POINT ACTIVE TIME BANDS CURRENT TIME BANDS DAY OF THE WEEK... -
Page 28: Adjustment Knob
Multi - Zone Air Control System DESCRIPTION FUNCTION Instruments & Ventilation Tools Solutions Operating mode selection: press until the desired operat- MODE ing mode appears Accessories Fan speed selection: press to select the desired speed For Heating (min, med, max) or automatic operation (Auto) Short press: enable/disable the time schedule. - Page 29 Multi - Zone Air Control System TIME BAND SETTING Instruments & Ventilation Tools Solutions Accessories For Heating...
- Page 30 Multi - Zone Air Control System TIME BAND SETTING Instruments & Ventilation Tools Solutions Accessories For Heating...
- Page 31 Multi - Zone Air Control System TIME BAND SETTING Instruments & Ventilation Tools Solutions Accessories For Heating...
-
Page 32: Filter Removal
Multi - Zone Air Control System Instruments & Ventilation Tools Solutions IMPORTANT Accessories Before carrying out any cleaning or maintenance operation, disconnect the appliance For Heating from the power supply using the main switch. (see wiring diagram). Heat recovery systems require periodic maintenance (every 6 months) which is necessary in order to optimize their operation. - Page 33 Multi - Zone Air Control System NOTE Instruments & Ventilation Tools Solutions Accessories For Heating...
-
Page 34: Garanzia / Warranty
To highlight the requirement to dispose of household electrical items separately, there is a crossed-out waste paper basket symbol on the product. Tecnosystemi S.p.A. via dell’Industria, 2/4 - Z.I. San Giacomo di Veglia 31029 Vittorio Veneto (Treviso) - Italia Tel +39 0438.500044 - Fax +39 0438.501516...
