图 2.3： 擴展 I/O 板介面及跳線位置圖; 表 2.2： Jlvds1: Lvds 電壓設定; 表 2.3： Jcoms1：Clear Coms 設定 - Advantech ITA-3650E Series User Manual

COM7_8
GPIO2
JSETCOM6
JSETCOM4

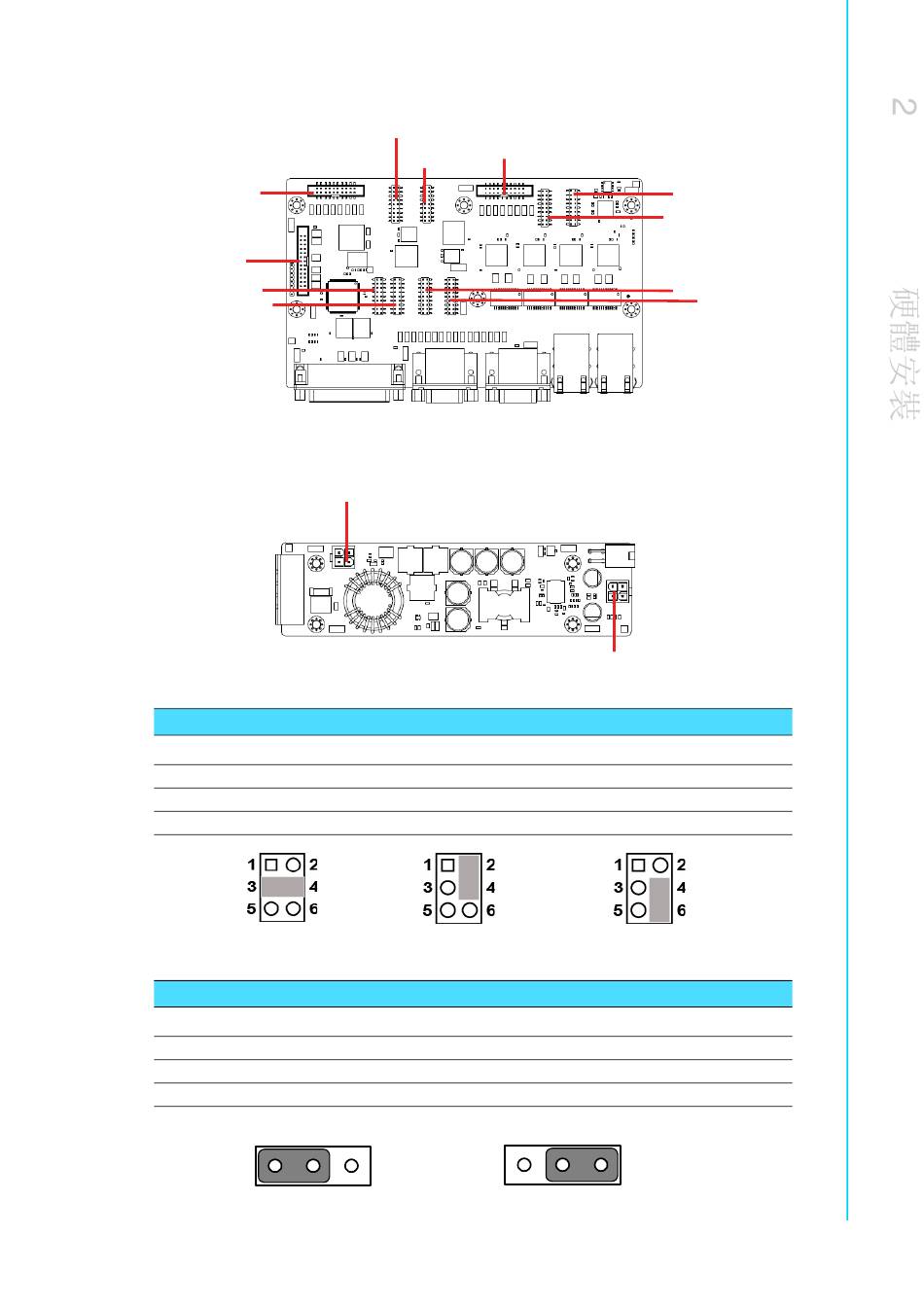

图 2.3： 擴展 I/O 板介面及跳線位置圖
表 2.2： JLVDS1: LVDS 電壓設定
閉合針腳 設置
3-4 +12V
2-4 +5V
4-6 +3.3V （默認）
+12V
表 2.3： JCOMS1：Clear COMS 設定
閉合針腳 設置
1-2 正常 (+V3.3_SB)*
2-3 清除 CMOS 設定
* 默認設置
1 2
默認設置
JSETCOM7
COM9_10
JSETCOM8
PWR1
+5V
3
9
JSETCOM10
JSETCOM9
JSETCOM5
PWR3
+3.3V
1 2 3
清除 CMOS 設定
ITA-3650E 系列用戶手冊
JSETCOM3
