- Page 1 User Manual IPC-510 Series 4U Rackmount Industrial Chassis for General Applications 适用于各种广泛应用的 4U 上架式工业机箱 適用於各種廣泛應用的 4U 上架式工業機箱...
- Page 2 No part of this manual may be reproduced, copied, translated, or transmitted in any form or by any means without the prior written permission of Advantech Co., Ltd. The information provided in this manual is intended to be accurate and reliable.
- Page 3 Instructions/ 安全指示 Read these safety instructions carefully. Keep this User Manual for later reference. Disconnect this equipment from any AC outlet before cleaning. Use a damp cloth. Do not use liquid or spray detergents for cleaning. For plug-in equipment, the power outlet socket must be located near the equip- ment and must be easily accessible.
- Page 4 Repair of the device may only be carried out by trained service personnel. Advantech recommends that a service contract be obtained with Advantech Service and that all repairs also be carried out by them. Otherwise the correct functioning of the device may be compromised.
- Page 5 Use only the power cords and power supply units provided with your equipment. The equipment might have one or more power cords. Operation of the device without regulatory approval is illegal. Disposal of a battery (or battery pack) into a fire or a hot oven, or mechanically crushing or cutting of a battery (or battery pack) can result in an EXPLOSION! Leaving a battery (or battery pack) in an extremely high temperature surround- ing environment that can result in an EXPLOSION or leakage of flammable liq-...
- Page 6 计算机提供的光驱 （或雷射产品） ，已符合各种安全标准，包括 IEC 60825-1 或 EN60825-1。 (1) 避免直接暴露于雷射光中。切勿打开雷射装置外壳，内部没有用户可维修组 件。 (2) 切勿超出本文件规定，对本雷射装置进行控制操作、调整或执行程序。 (3) 只让授权服务技术人员对雷射装置进行维修。 CLASS I LASER PRODUCT KLASS I LASER PRODUKT 本设备符合 FCC 规则第 15 款的规定。操作受如下两个条件限制： (1) 本设备不得产生有害的干扰。 (2) 本设备必须能经受干扰，包括可能引起意外操作的干扰。 注意：无论何时进行操作，请务必完全断开机箱电源。不可在电源接通时进行设 备连接，以避免瞬间电涌损坏敏感电子元件。只有专业技术人员才可以打开机 箱。 注意：接触产品的主板、背板、或是扩充卡前，请先确保您接地来移除身上附带的静 电。由于现在的电子设备对静电十分敏感，为了安全起见，请使用接地手腕环。请将 所有电子组件放在无静电的表面或是静电防护袋中。 注意：未经专业认可的组件会损坏设备。请使用附件盒中提供的元件 （如螺丝） 以确保正确的安装。 注意：本产品不适合儿童使用...
- Page 7 注意：未经合乎规定与明确许可的任何变更或修改都可能导致用户丧失操作本设 备的权利。 請仔細閱讀此安全操作說明。 請妥善保存此用戶手冊供日後參考。 用濕抹布清洗設備前，請從插座拔下電源線。請不要使用液體或去汙噴霧劑清洗 設備。 對於使用電源線的設備，設備周圍必須有容易接觸到的電源插座。 請不要在潮濕環境中使用設備。 請在安裝前確保設備放置在可靠的平面上，意外跌落可能會導致設備損壞。 請不要把設備放置在超出我們建議的溫度範圍的環境，即不要低於 0 °C（32 °F）或高於 40 °C（122 °F），否則可能會損壞設備。 設備外殼的開口是用於空氣對流，從而防止設備過熱。請不要覆蓋這些開口。 當您連接設備到電源插座之前，請確認電源插座的電壓是否符合要求。 請將電源線配置在其它人不易絆到的位置，並不要在電源線上覆蓋任何雜物。 請注意設備上的所有警告和注意標語。 如果長時間不使用設備，請將電源插线拔除，避免設備被超標的電壓波動損壞。 請不要讓任何液體流入通風口，以免引起火災或者短路。 請不要自行打開設備。為了確保您的安全，請由經過認證的工程師來打開設備。 如遇下列情況，請由專業人員來維修： 電源線或者插頭損壞。 設備內部有液體流入。 設備曾暴露在過於潮濕的環境中使用。 設備無法正常工作，或您無法透過用戶手冊來使其正常工作。 設備跌落或者損壞。 設備有明顯的外觀破損； 注意：電腦配置了由電池供電的即時時鐘電路，如果更換錯誤的電池，將有爆炸 的危險。因此，只可以使用製造商推薦的同一種或者同等型號的電池進行替換。 請按照製造商的指示處理舊電池。 電腦提供的光碟機( 或雷射產品)，已經符合適當的安全標準，包括 IEC60825- 1 或 EN60825-1。 (1)避免直接暴露於雷射光中。切勿打開雷射裝置外殼，內部沒有使用者可維的 元件。...
- Page 8 注意：本產品不適合兒童使用（本產品不是玩具）。 (1) 本設備不適合有兒童在場的環境使用。 注意：VESA 安裝不當會導致嚴重的人身傷害！使用合適的安裝裝置以避免受傷 風險。VESA 安裝應由專業技術人員操作，如果您需要此服務，請聯繫維修技術 人員或零售商。 設備的維修只能由經過培訓的維修人員進行。 研華建議與研華服務公司簽訂服 務合約，並且所有維修工作也由指定人員執行。 否則，設備的正確功能可能會 受到影響。 注意：未經製造商許可，請勿修改此設備。 注意：為避免觸電危險，此設備只能連接到帶保護接地的供電電源。 注意：移除電源線前，請務必完全停止設備運作。 注意：如果不按照製造商建議的方式使用此設備，則最終系統應評估是否符合要 求。 注意：切勿將設備或帶電連接器浸入水中或其他液體中。 注意：在更換保險絲之前，請先移除電源線，並只能更換相同的額定值和相同類 型規格的保險絲。 請遵守當地的職業健康和安全規定以及人力搬運物料的指導原則。 切勿嘗試獨自搬動設備，搬動設備至少需要兩人。 只使用設備隨附的電源線和電源裝置。設備可能配有一條或多條電源線。 注意：未經法規核可的裝置操作是不合法的。 注意：將電池( 或電池組) 放入火中、置放高溫爐、壓碎電池( 或電池組) 或 拆解電池( 或電池組)，可能導致爆炸; 將電池置於極端高溫環境、有易燃液 體或氣體洩漏中的環境中會導致爆炸; 電池( 或電池組) 若受到極低的空氣壓 力，可能導致爆炸。請按照製造商的指示處理舊電池。 注意：若要切斷電源, 請將所有電源線都從機器上拔除。 注意：螢幕型設備( 或顯示器)：使用過度恐傷害視力。...
- Page 9 Advantech has come to be known. Your satisfaction is our primary concern. Here is a guide to Advantech’s cus- tomer services.
- Page 10 我們衷心希望您購買的產品能夠發揮最大的性能。如果您遇到技術問題，我們隨時準 備為您提供幫助。關於常見問題，您可以在產品文件中找到滿意答案。這些答案通常 比我們可以在電話上給您提供的答案更為詳細。 請先參考本手冊。如果仍找不到答案，請收集和故障有關的所有資訊和問題，會同你 手邊的資料，與經銷商聯絡。我們的經銷商都是接受過專業培訓的。透過您提供的產 品資訊，他們會為您提供所需要的技術支援。事實上，多數問題都是很微小的，可以 直接透過電話解決。 此外，在上班時間內，研華工程師都為客戶提供免費的技術支援。關於研華任意一款 產品安裝和操作方面的應用需求或具體資訊，我們都時刻準備著為您提供相關的建 議。 IPC-510 User Manual/ 用户手册...
- Page 11 Product Warranty/ 产品质量保证 / 產品保固 Advantech warrants the original purchaser that each of its products will be free from defects in materials and workmanship for two years from the date of purchase. This warranty does not apply to any products that have been repaired or altered by persons other than repair personnel authorized by Advantech, or products that have been subject to misuse, abuse, accident, or improper installation.
- Page 12 如果您認為您購買的產品出現了故障，請遵循以下步驟： 收集您所遇到的問題的資訊（例如，CPU 頻率、使用的研華產品及其它軟體、硬 體等） 。請注意螢幕上出現的任何不正常資訊顯示。 打電話給您的供應商，描述故障問題。請參考手冊，產品和任何有幫助的資訊。 如果您的產品被診斷發生故障，請從您的供應商那裏獲得 RMA (Return Mate- rial Authorization) 序號。這可以讓我們儘快的進行故障產品的回收。 請細心包裝故障產品，並在包裝中附上完整的售後服務卡片和購買日期證明 （如銷售發票） 。我們對無法提供購買日期證明的產品不提供保固服務。 把相關的 RMA 序號寫在外包裝上，並將其運送給銷售人員。 IPC-510 User Manual/ 用户手册...
- Page 13 Initial Inspection/ 初始检查 / 初始檢查 Before system installation, check that the items listed below are included and in good condition. If any item does not accord with the list, contact your dealer immediately. Chassis User Manual Warranty Card ...
- Page 14 IPC-510 User Manual/ 用户手册...
-
Page 15: Table Of Contents
Contents/目录/目錄 Chapter General Information/概述/產品資訊 .. 1 Introduction/产品简介/產品簡介 ........2 Specifications/产品规格/產品規格 .........2 Table 1.1: Specifications/产品规格/產品規格 ....2 Power Supply Options/电源选项/電源選項 ......3 Table 1.2: Power supply options/电源选项/電源選項..3 Environmental Specifications/环境规格/環境規格 ....3 Table 1.3: Environmental specifications/环境规格/環境規格 ..3 Dimension Diagram/产品尺寸/產品尺寸 ......4 Figure 1.1 Dimension diagram/产品尺寸/產品尺寸 ...4 Chapter System Setup/系统安装/系統安裝... - Page 16 Appendix A Exploded Diagrams & Parts List/分解 图及部件列表/爆炸圖及零件表17 Exploded Diagram/分解图/爆炸圖........ 18 Figure A.1 Exploded diagram/分解图/爆炸圖 ....18 IPC-510 User Manual/ 用户手册...
-
Page 17: Chapter 1 General Information/概述/產品資訊
Chapter General Information/ 概 述 / 產品資訊... -
Page 18: Introduction/产品简介/產品簡介

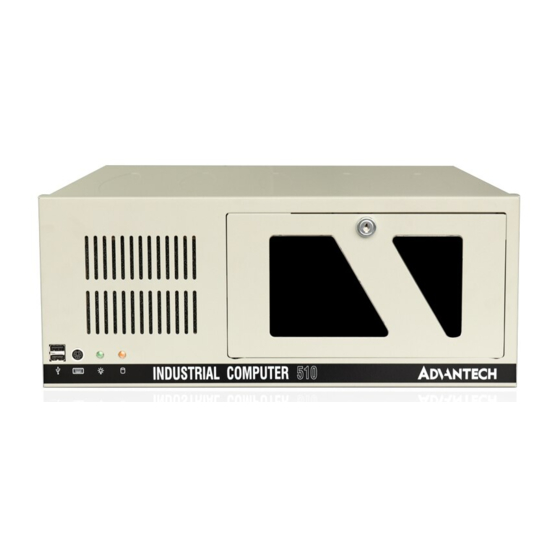

Introduction/ 产品简介 / 產品簡介 The IPC-510 series are 4U 15-slot rackmount chassis designed for mission critical applications. They support versatile 15-slot passive backplanes or ATX/microATX motherboards, with a highly efficient switching power supply, and easy-to-maintain cooling fans. A wide range of standard computing peripherals can be integrated with these chassis to accommodate different applications in rugged environments, 24 hours a day, 7 days a week. -
Page 19: Power Supply Options/电源选项/電源選項
Power Supply Options/ 电源选项 / 電源選項 Table 1.2: Power supply options/ 电源选项 / 電源選項 Type Single PS/2 power supply 类型 類型 Wattage 250W ATX 300W ATX 500W ATX 瓦 瓦特數 Input rating 100 ~ 240Vac 90 ~ 264Vac 100 ~ 240Vac 输入电压... -
Page 20: Dimension Diagram/产品尺寸/產品尺寸
Dimension Diagram/ 产品尺寸 / 產品尺寸 Unit: mm [inch] Figure 1.1 Dimension diagram/ 产品尺寸 / 產品尺寸 IPC-510 User Manual/ 用户手册... -
Page 21: System Setup/系统安装/系統安裝
Chapter System Setup/系统安装 / 系統安裝... - Page 22 Note! Use caution when installing or operating the components with the chas- sis open. Be sure to turn off the power, unplug the power cord, and ground yourself by touching the metal chassis before you handle any components inside the machine. 注...
-
Page 23: Removing The Top Cover/移除顶盖/移除上蓋
Removing the Top Cover/ 移除顶盖 / 移除上蓋 Remove the chassis cover by releasing the two screws which are on rear of chassis. 以起子松开顶盖后部的两个螺丝可移除顶盖。 以起子鬆開上蓋後方的兩顆螺絲可拆除上蓋 . Installing the Backplane or Motherboard/ 安装底 板或母板 / 安裝背板或主機板 To install backplane or motherboard into the chassis, please find the yellow label in the chassis and screw the cooper stubs into the correct locations. - Page 24 安装 PICMG 1.0 底板时，请将橙 - 白色电缆接到底板上 “HCN1” 及 CPU 卡上的 “CN21” 接口。 安装母板时，请先将母板 I/O 弹片安装到后面板上。然后再将母板固定在机箱 上。 将电源的 20 针 （或 24 针）ATX 电源接口和 4 针 +12 V 电源接口连接至底板或母 板。 （对于 PICMG 1.0 底板，4 针 +12 V 电源接口是与 CPU 卡相连） 将机箱的 9 针 USB 电缆、PS/2 电缆、电源开关电缆以及系统复位开关电缆连接 至母板。...
- Page 25 Figure 2.2 Installing the Backplane/ 安装底板 / 安裝背板 IPC-510 User Manual/ 用户手册...
-
Page 26: Installing A Cpu Card/安装Cpu卡/安裝Cpu卡
Installing a CPU Card/ 安装 CPU 卡 / 安裝 CPU 卡 Figure 2.3 Installing a CPU Card/ 安装 CPU 卡/ 安裝 CPU 卡 Hold-down Clamp/ 固定压条 / 壓桿 Figure 2.4 Hold-down Clamp/ 固定压条/ 壓桿 IPC-510 User Manual/ 用户手册... -
Page 27: Installing Disk Drives/安装光驱/安裝磁碟機
Installing Disk Drives/ 安装光驱 / 安裝磁碟機 Figure 2.5 Installing disk drives/ 安装光驱 / 安裝磁碟機 IPC-510 User Manual/ 用户手册... -
Page 28: Attaching The Ears & Handles/安装耳柄和把手/安裝耳翼和把手
Attaching the Ears & Handles/ 安装耳柄和把手 / 安裝耳翼和把手 There are a pair of ears and a pair of handles in the accessory box. If you need to install the chassis in a rack, just attach the ears and handles to the front corners of the unit using the screws provided. -
Page 29: Operation/操作
Chapter Operation/ 操作... -
Page 30: The Front Panel/前面板
The Front Panel/ 前面板 Figure 3.1 Front View With Door Closed/ 前视图 （前门关闭）/ 前視圖 （前門關 閉） Figure 3.2 Front View With Door Open/前视图（前门打开）/前視圖（前門打開） 3.1.1 LED Indicators/ 指示灯 / 指示燈 Table 3.1: LED definition summary/ 指示灯显示说明 / 指示燈顯示說明 Description Green 指示灯 说明... -
Page 31: The Rear Panel/后面板/後面板
The Rear Panel/ 后面板 / 後面板 Figure 3.3 Motherboard Version Back Panel/ 母板后面板 / 主機板後面板視圖 Figure 3.4 Rear Panel of the Backplane Version/ 背板后面板 / 背板後面板視圖 Replacing the Cooling Fan/ 更换风扇 / 更換風扇 Figure 3.5 Replacing the cooling fan/ 更换风扇 / 更換風扇 IPC-510 User Manual/ 用户手册... -
Page 32: Replacing The Filter/更换过滤器/ 更換風扇濾網
Replacing the Filter/ 更换过滤器 / 更換風扇濾網 Figure 3.6 Replacing the Filter/更换过滤器/ 更換風扇濾網 Replacing the Power Supply/更换电源/更換電源 Figure 3.7 Replacing the Power Supply/更换电源/更換電源 IPC-510 User Manual/ 用户手册... - Page 33 Appendix Exploded Diagrams & Parts List/分解图及部件 列表 / 爆炸圖及零件表...
- Page 34 Exploded Diagram/ 分解图 / 爆炸圖 Figure A.1 Exploded diagram/ 分解图 / 爆炸圖 IPC-510 User Manual/ 用户手册...
- Page 35 IPC-510 User Manual/ 用户手册...
- Page 36 No part of this publication may be reproduced in any form or by any means, electronic, photocopying, recording or otherwise, without prior written permis- sion of the publisher. All brand and product names are trademarks or registered trademarks of their respective companies. © Advantech Co., Ltd. 2022 www.advantech.com 使用前请检查核实产品的规格。本手册仅作为参考。 产品规格如有变更，恕不另行通知。 未经研华公司书面许可，本手册中的所有内容不得通过任何途经以任何形式复制、翻...
