2.3.2 跳線和介面位置
板卡帶有一些介面和跳線，可供使用者根據應用需要進行系統組態。每個介面和跳線
的功能如下表所示。跳線和介面在電路板的位置可參照圖 2.3 和圖 2.4 所示。
表 2.1： 跳線和介面
名稱
JCMOS1
AMPL1
AMPR1
PSON1
VCCGPIO1
SATA1
SATA2
SATA3
SATA_PWR1
SATA_PWR2
DP1
LPT1
USB1
COM3456
KBMS
M-SATA
MiniPCIe
BTBL2
SATA_PWR1
SATA1&SATA2&SATA3
SATA_PWR2
PSIN1
BTBL3_1
COM3456
BTBL3_2
KBMS1
LPT
PSON1
DP1
ITA-3650E 系列用戶手冊
功能
清除 CMOS 設置
L 聲道放大器開關
R 聲道放大器開關
AT/ATX 模式選擇
GPIO 電壓設定
SATA 資料介面 1
SATA 資料介面 2
SATA 資料介面 3
SATA 電源介面 1
SATA 電源介面 2
DP 數字顯示介面 1
LPT 介面
USB 介面 1
COM 介面
鍵盤 / 滑鼠
M-SATA 存儲卡介面
MiniPCIe 模組介面
GPIO1
PWR1
VCC
GPIO1

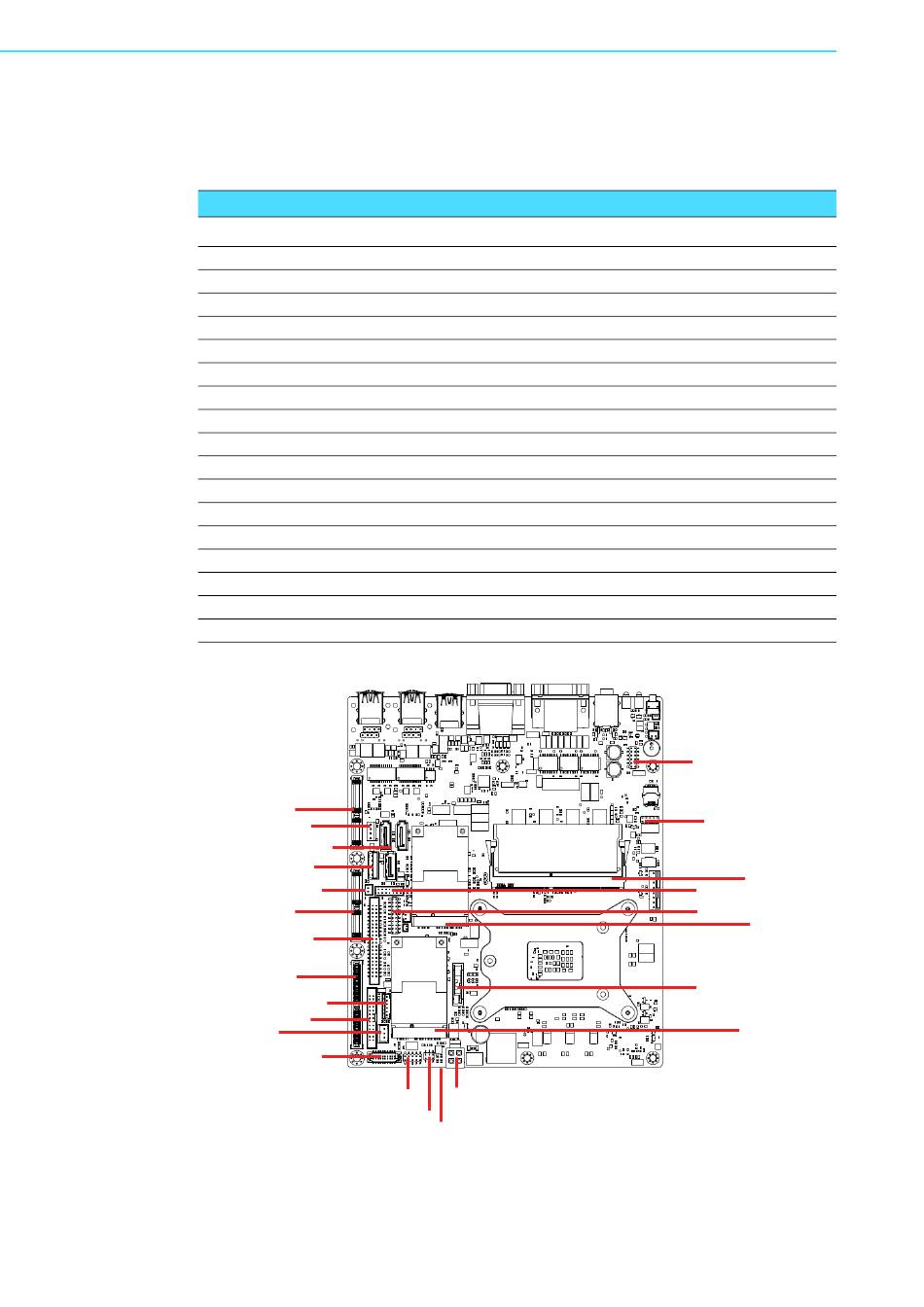

图 2.2： 主機板介面及跳線位置圖
8
AMPL_B1
USB1
SODIMM1
LPC1
LED1
MSATA1
BAT1
MINIPCIE1
