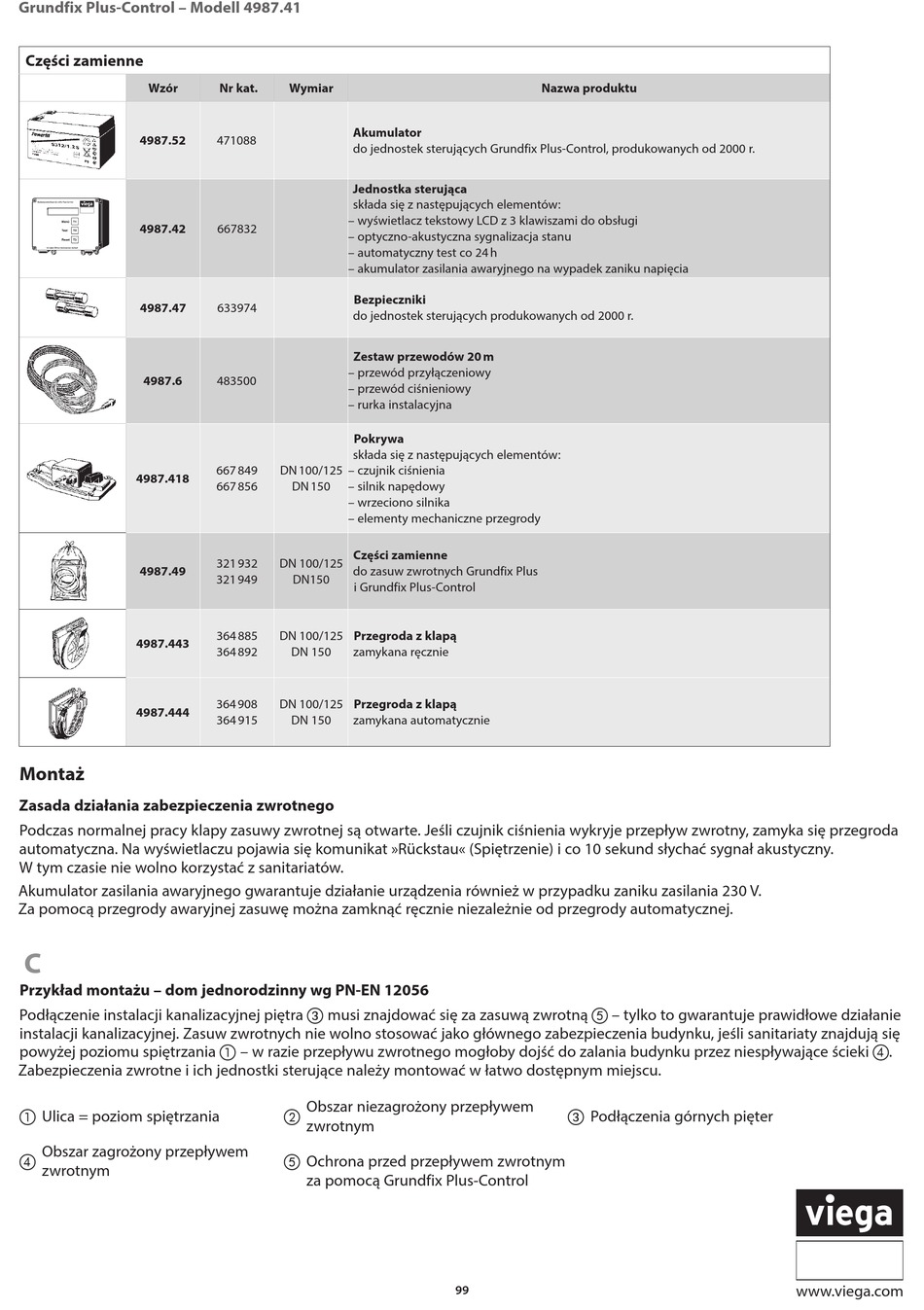

Grundfix Plus-Control – Modell 4987.41
Części zamienne
Wzór
4987.52
4987.42
4987.47
4987.6
4987.418
4987.49
4987.443
4987.444
Montaż
Zasada działania zabezpieczenia zwrotnego
Podczas normalnej pracy klapy zasuwy zwrotnej są otwarte. Jeśli czujnik ciśnienia wykryje przepływ zwrotny, zamyka się przegroda
automatyczna. Na wyświetlaczu pojawia się komunikat »Rückstau« (Spiętrzenie) i co 10 sekund słychać sygnał akustyczny.
W tym czasie nie wolno korzystać z sanitariatów.
Akumulator zasilania awaryjnego gwarantuje działanie urządzenia również w przypadku zaniku zasilania 230 V.
Za pomocą przegrody awaryjnej zasuwę można zamknąć ręcznie niezależnie od przegrody automatycznej.
C
Przykład montażu – dom jednorodzinny wg PN-EN 12056
Podłączenie instalacji kanalizacyjnej piętra musi znajdować się za zasuwą zwrotną – tylko to gwarantuje prawidłowe działanie
instalacji kanalizacyjnej. Zasuw zwrotnych nie wolno stosować jako głównego zabezpieczenia budynku, jeśli sanitariaty znajdują się
powyżej poziomu spiętrzania – w razie przepływu zwrotnego mogłoby dojść do zalania budynku przez niespływające ścieki .
Zabezpieczenia zwrotne i ich jednostki sterujące należy montować w łatwo dostępnym miejscu.
Ulica = poziom spiętrzania
Obszar zagrożony przepływem
zwrotnym
Nr kat.
Wymiar
Akumulator
471088
do jednostek sterujących Grundfix Plus-Control, produkowanych od 2000 r.
Jednostka sterująca
składa się z następujących elementów:
– wyświetlacz tekstowy LCD z 3 klawiszami do obsługi
667832
– optyczno-akustyczna sygnalizacja stanu
– automatyczny test co 24 h
– akumulator zasilania awaryjnego na wypadek zaniku napięcia
Bezpieczniki
633974
do jednostek sterujących produkowanych od 2000 r.
Zestaw przewodów 20 m
– przewód przyłączeniowy
483500
– przewód ciśnieniowy
– rurka instalacyjna
Pokrywa
składa się z następujących elementów:
667 849
DN 100/125
– czujnik ciśnienia
667 856
DN 150
– silnik napędowy
– wrzeciono silnika
– elementy mechaniczne przegrody
Części zamienne
321 932
DN 100/125
do zasuw zwrotnych Grundfix Plus
321 949
DN150
i Grundfix Plus-Control
Przegroda z klapą
364 885
DN 100/125
364 892
DN 150
zamykana ręcznie
364 908
DN 100/125
Przegroda z klapą
364 915
DN 150
zamykana automatycznie
Obszar niezagrożony przepływem
zwrotnym
Ochrona przed przepływem zwrotnym
za pomocą Grundfix Plus-Control
Nazwa produktu
Podłączenia górnych pięter
